C215軟件設計手冊：http://m.bbxnc.com/Down/USR-C215-software-V1.8.0.pdf

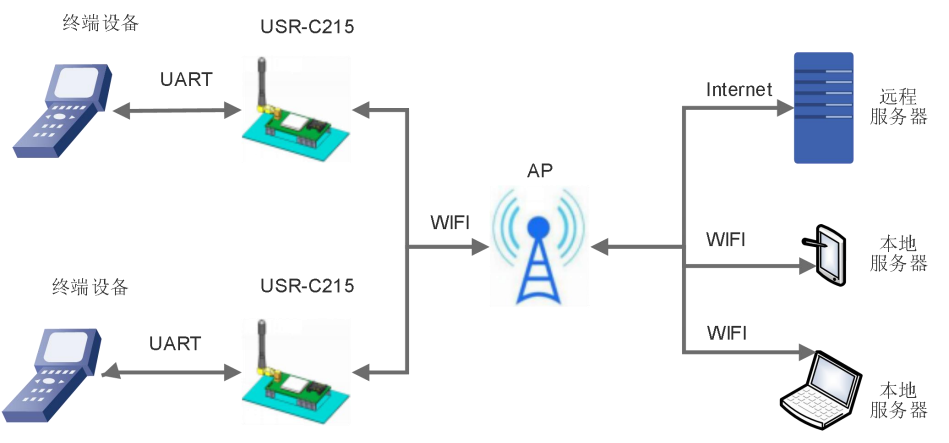

本案例基于STA模式的無線網絡配置：
本案例測試說明：用modbus slave軟件模擬modbus rtu協議的串口設備；
數據流向：modbus slave軟件----C215-----有人云（組態顯示）
客戶實際應用：modbus rtu設備---C215---有人云（組態顯示）
具體步驟如下：

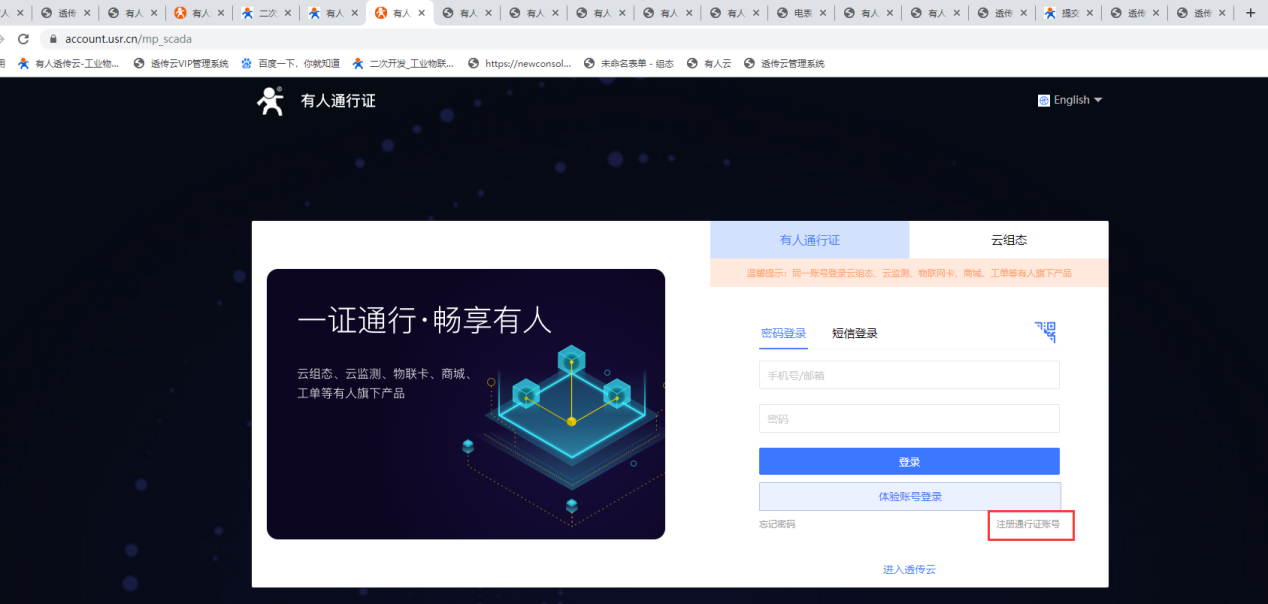

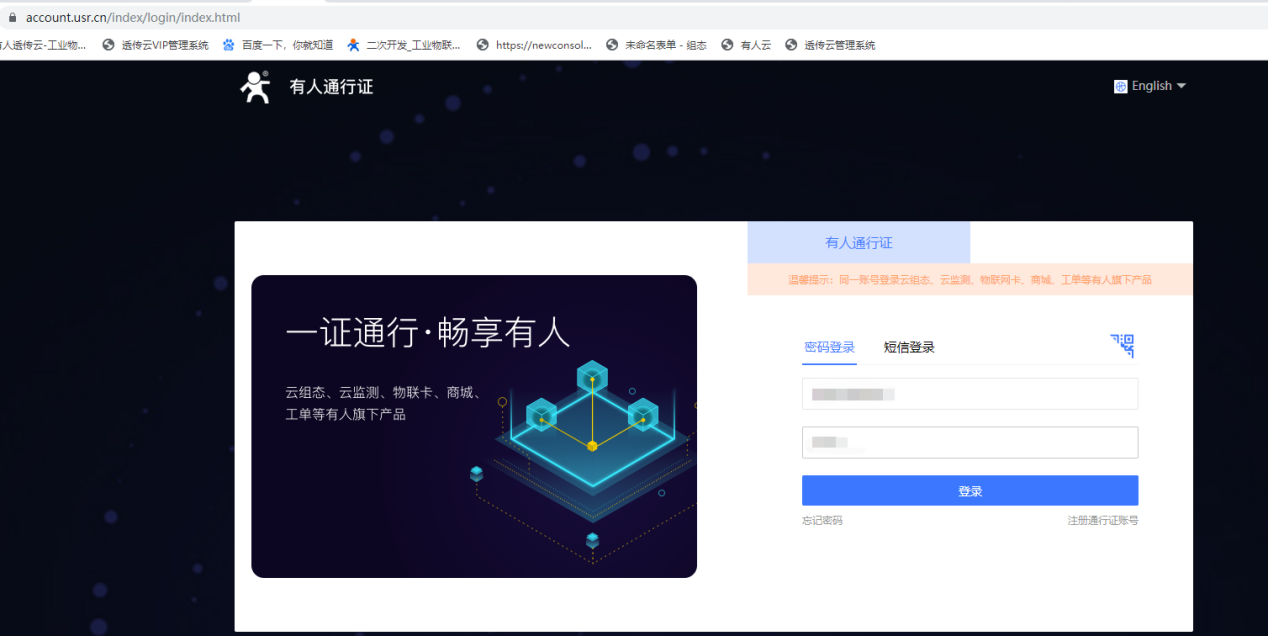

1、登錄有人云（如果沒有賬號先申請通信證）

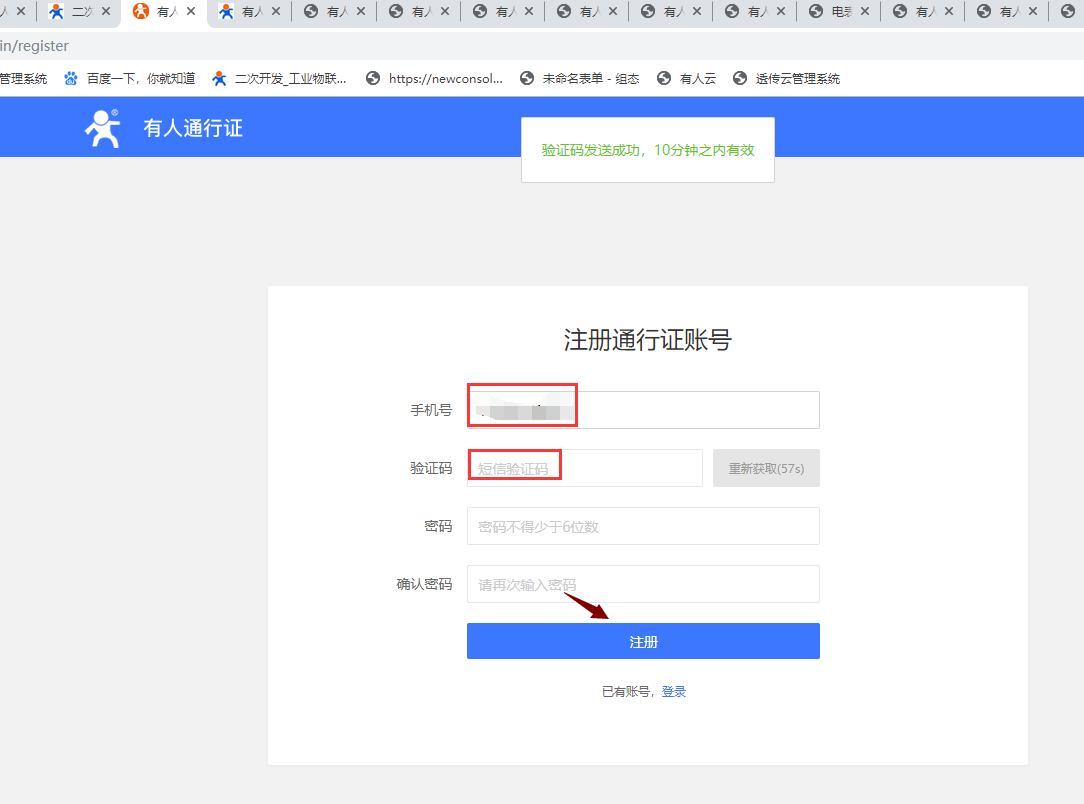

2、目前只能通過手機號來注冊通行證賬戶。
3、注冊完此，由此進入有人云界面。

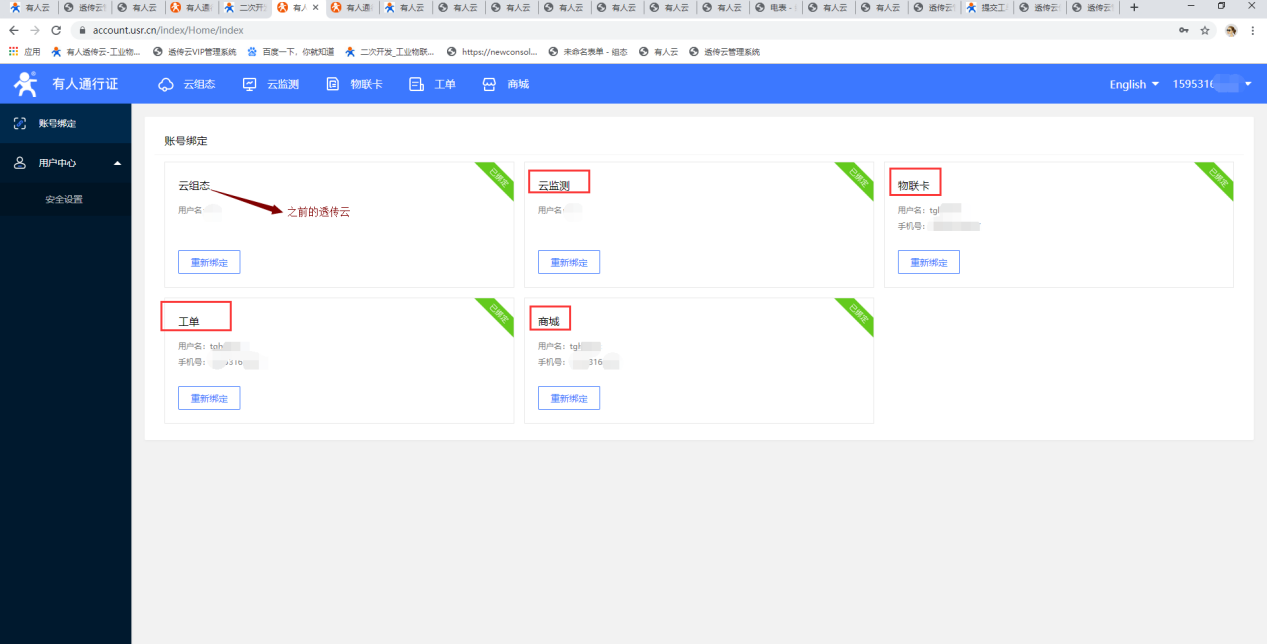

4、可以重新創建云組態，如果以前使用過透傳云可以直接綁定透傳云的賬號，由此界面綁定物聯網卡平臺，工單系統，云檢測，和商城。

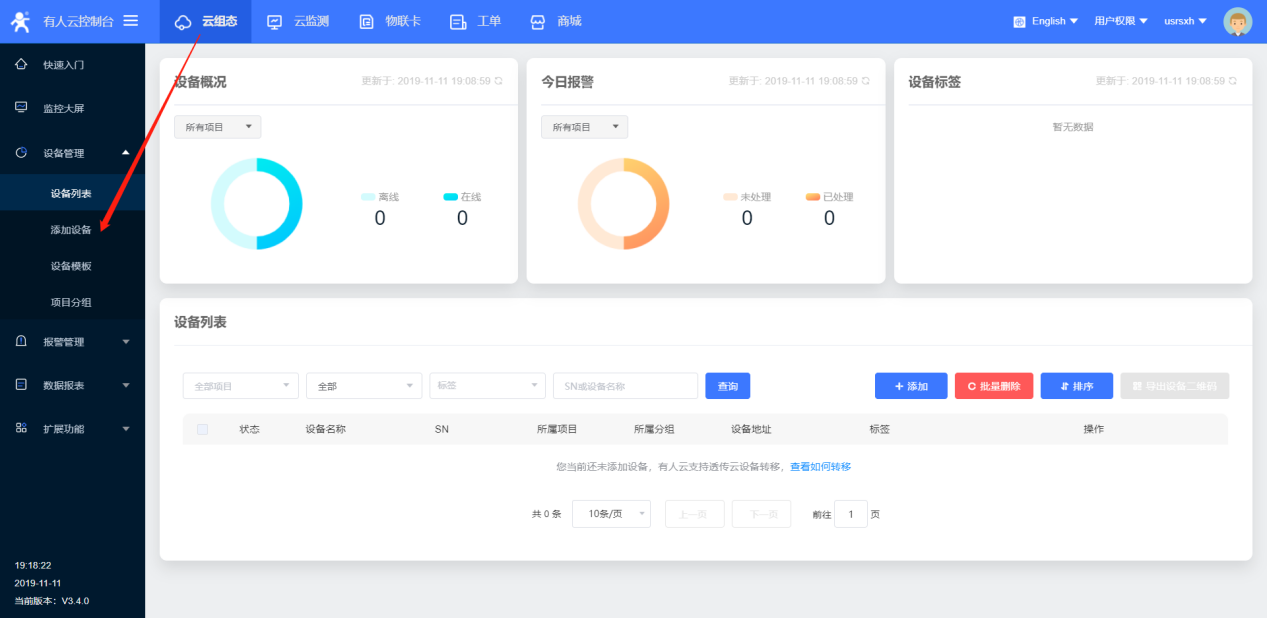

5、本次案例是C215連有人云進行數據顯示，可以進入云組態，選擇添加設備。

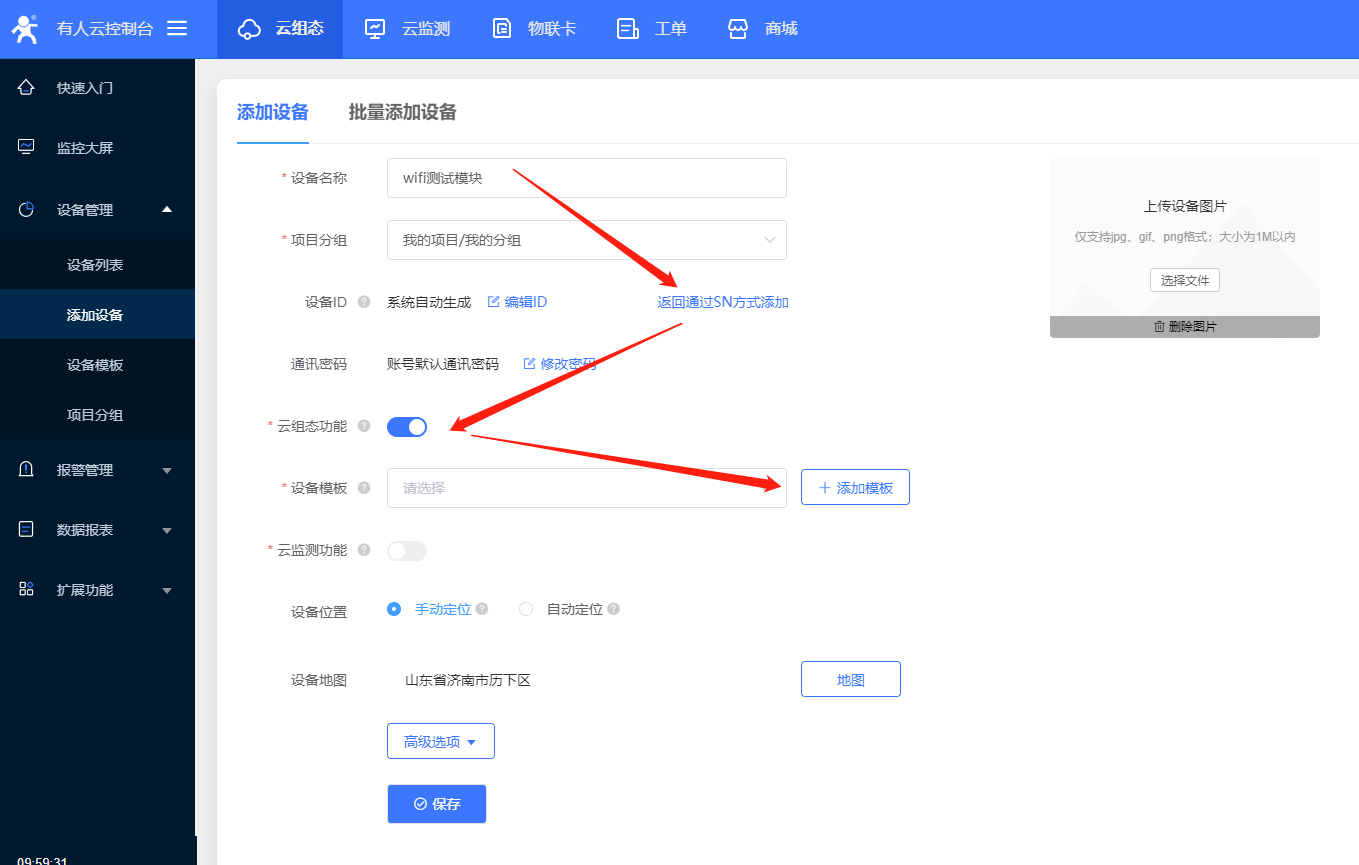

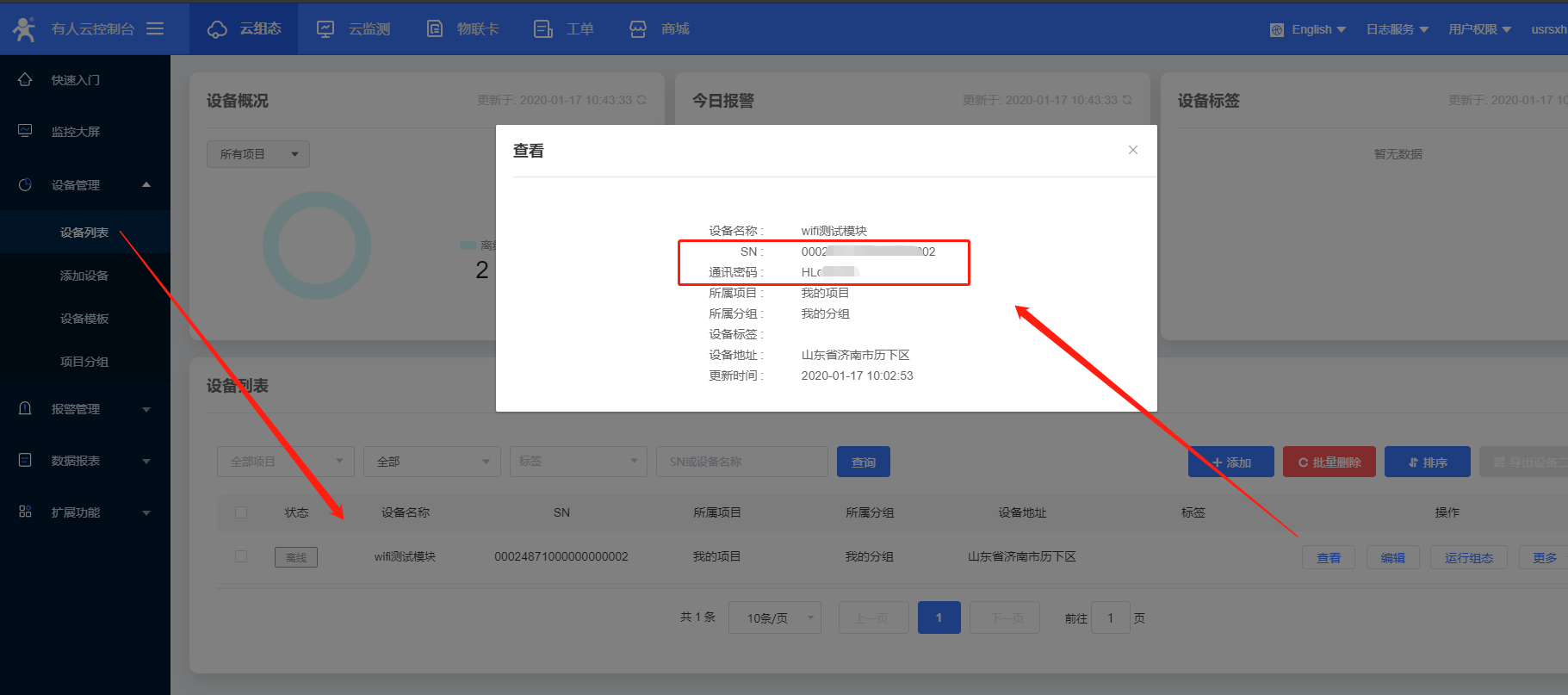

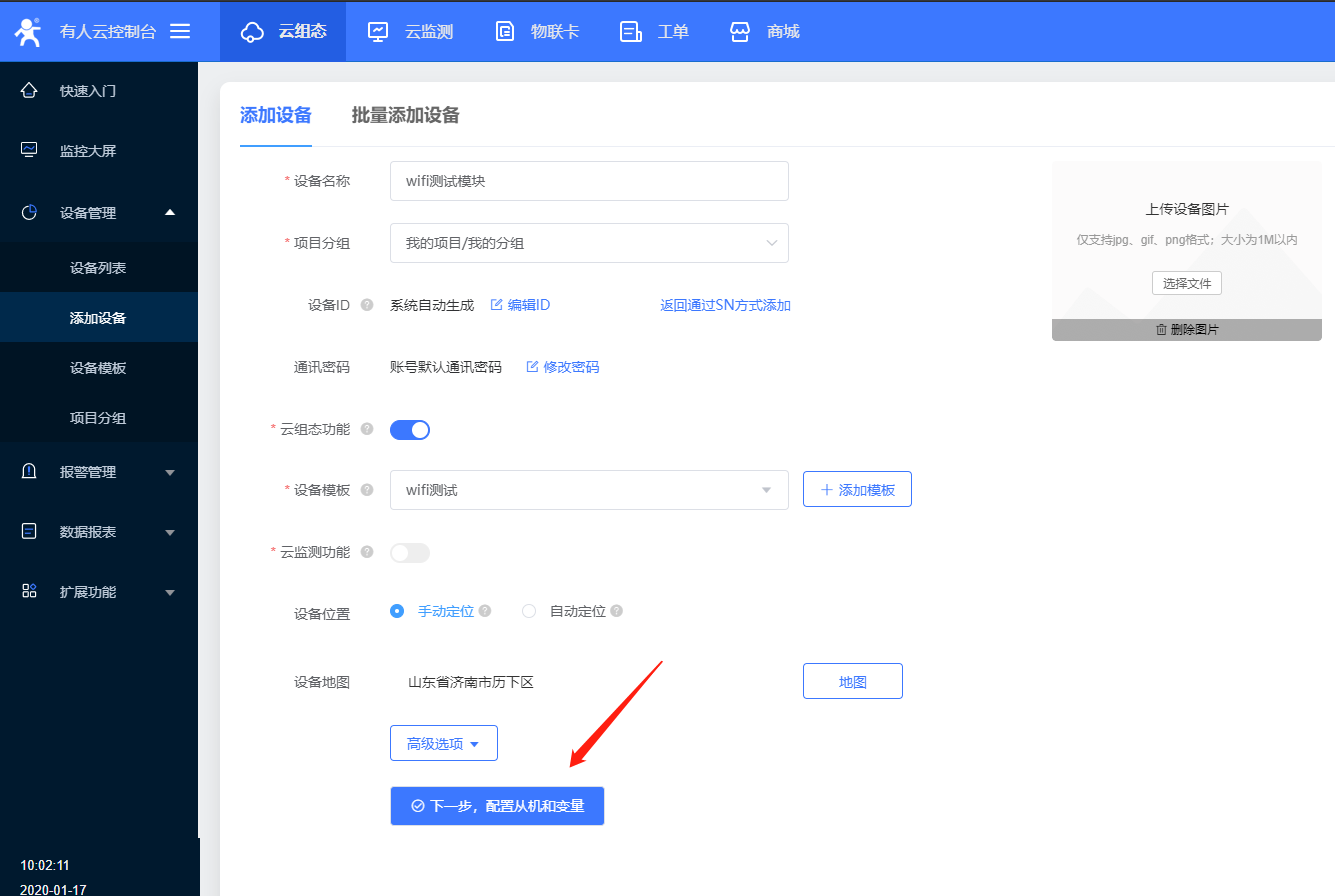

6、設置設備名稱，和項目分組，C215目前只能使用ID方式添加設備id，不能直接使用SN碼添加設備， 點擊“沒有SN,點這里”，使用設備id和密碼默認添加就可以，點擊“一下步”。

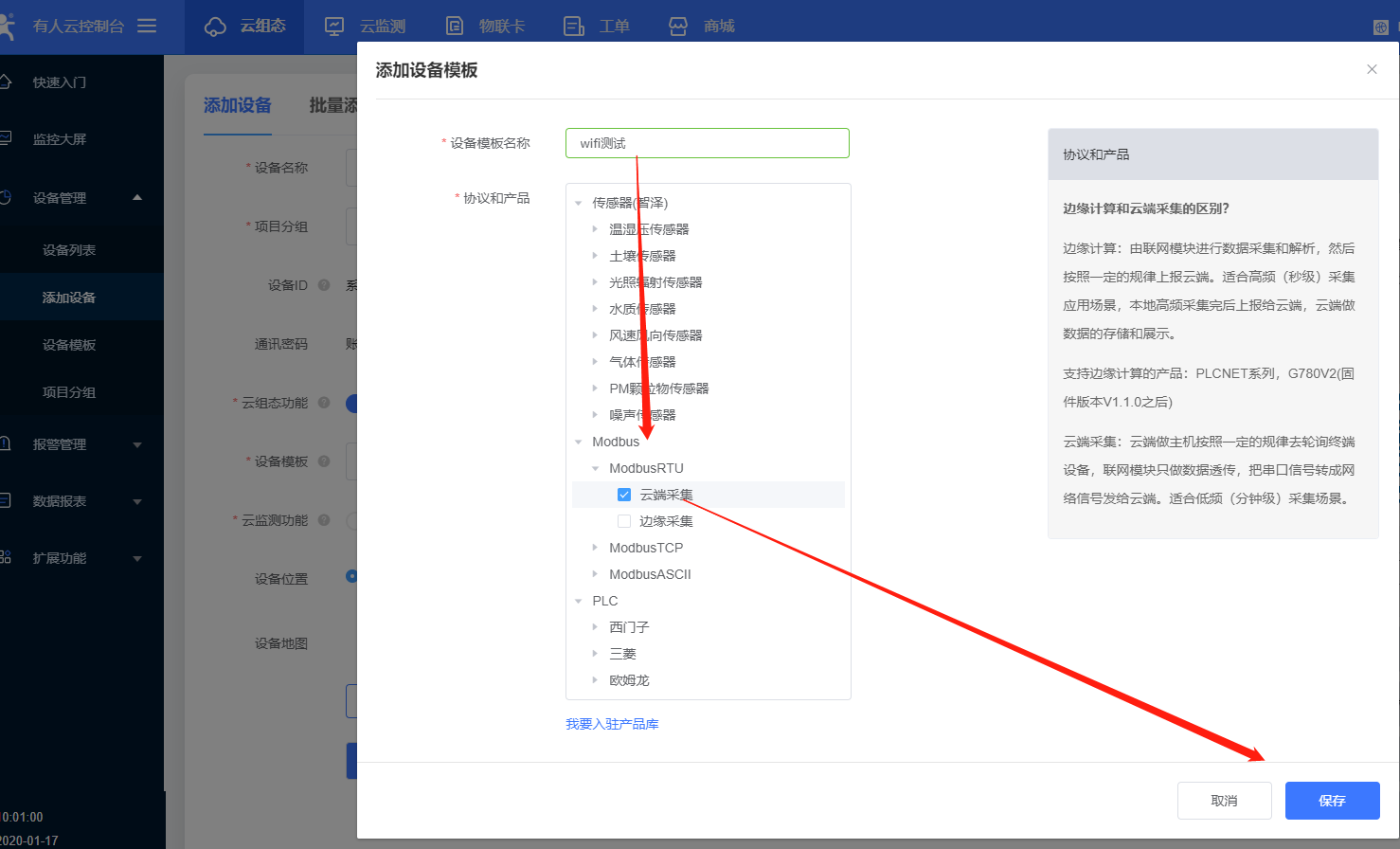

7、模板更改名稱，選擇“Modbus” - “ModbusRTU” - “云端采集”，點擊“確認添加”。

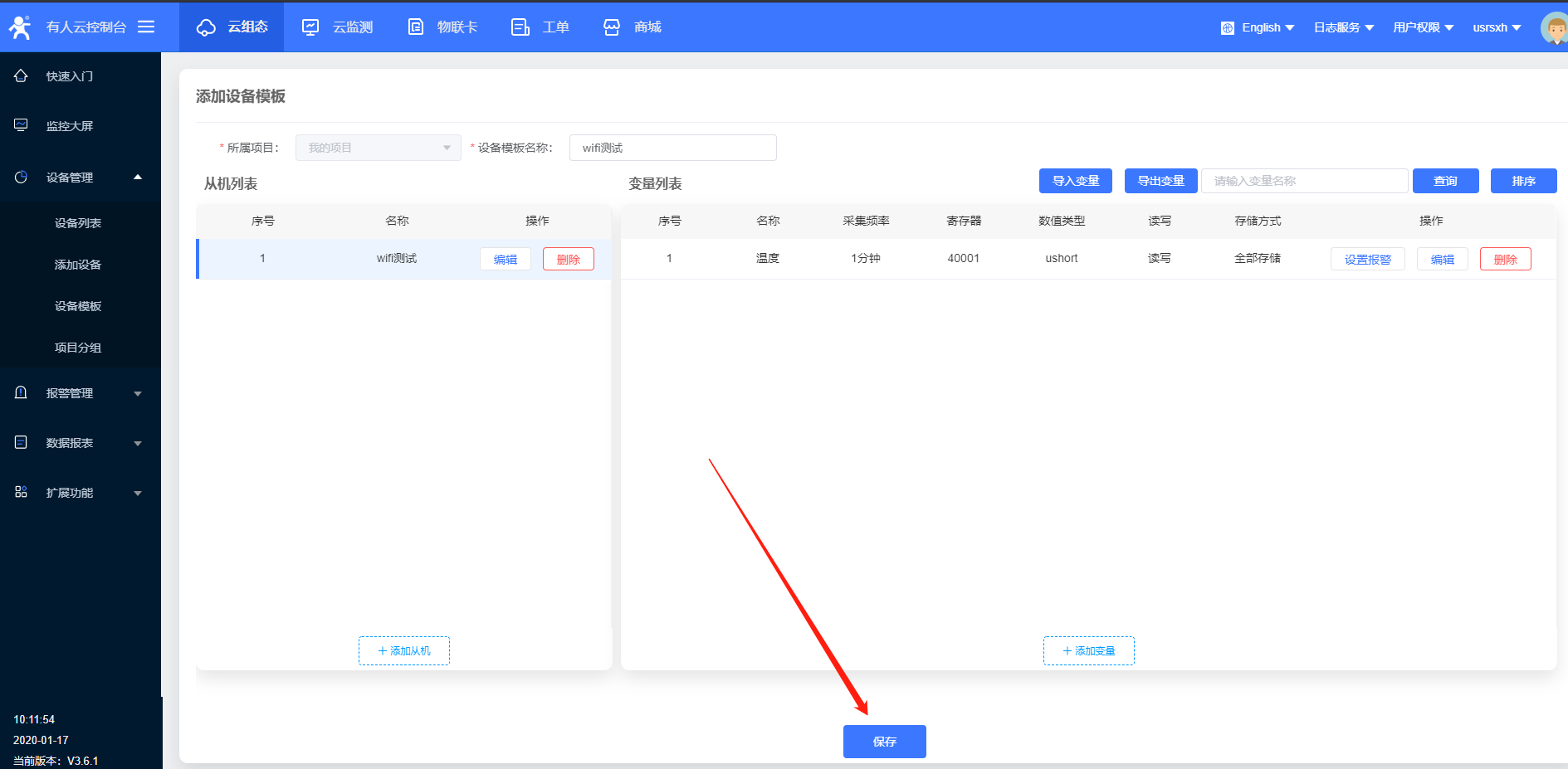

8、點擊“下一步配置從機和變量”。

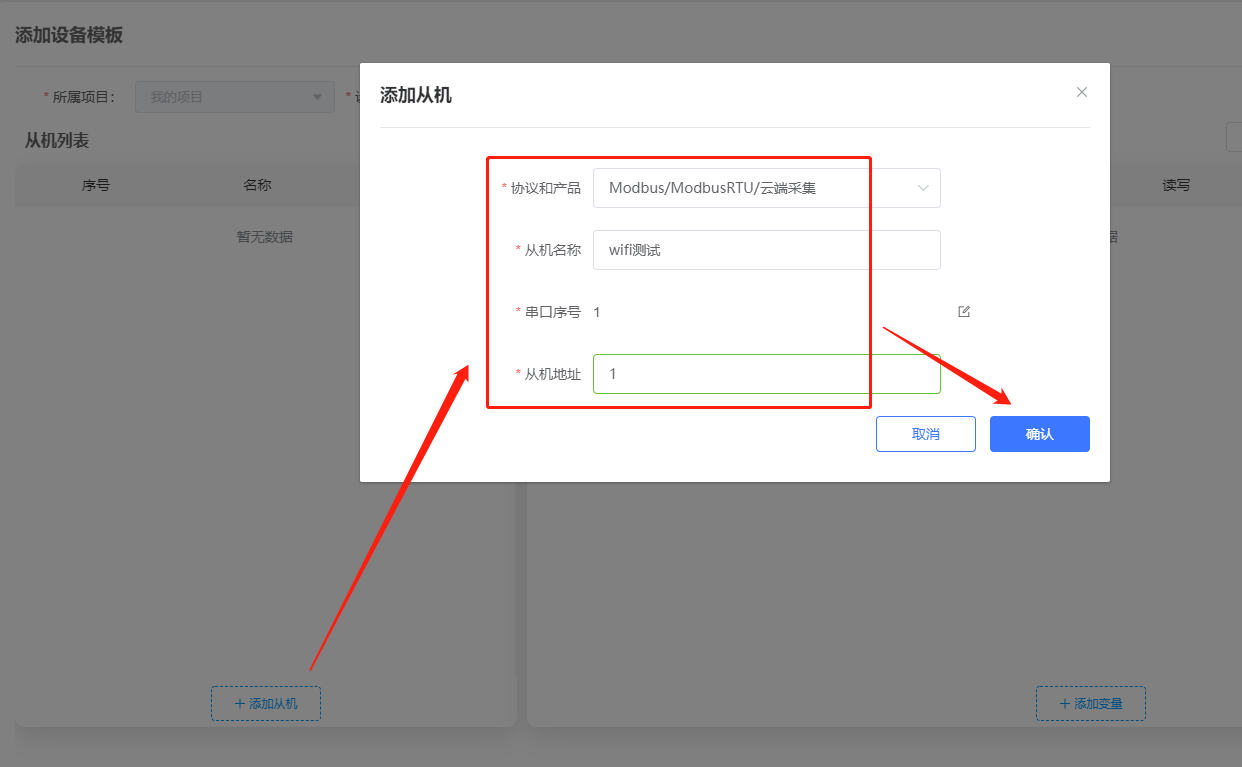

9、添加從機，設置從機名稱，串口號為1，從機地址是接在WIFI模塊的串口上的終端設備的從機地址（如果不清楚，可以咨詢終端設備的廠家）。

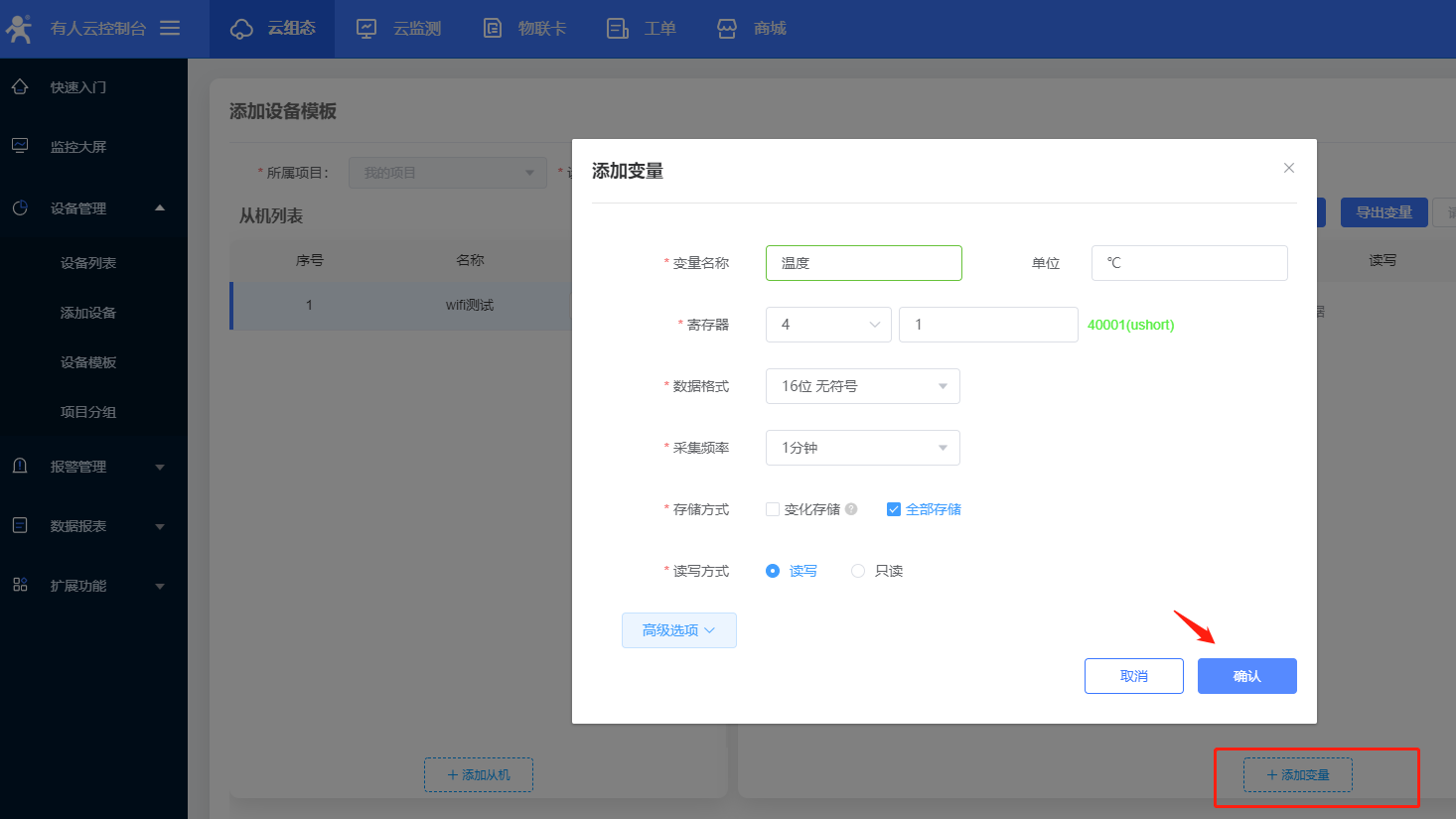

10、設置數據節點的名稱，寄存器地址，數據格式，采集頻率（最低只能是一分鐘，）；
寄存器地址填寫規則：
格式為 功能碼+寄存器地址（需要16進制轉為10進制）+1
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。
如：
功能碼03H或06H，起始地址0000H，則填：40001；
以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1
所以組態地址就是40001；

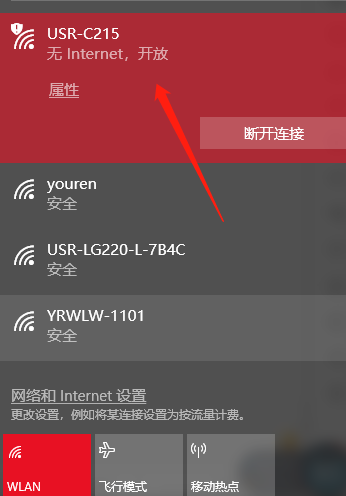

11、下面設置C215,電腦連接C215的WiFi。

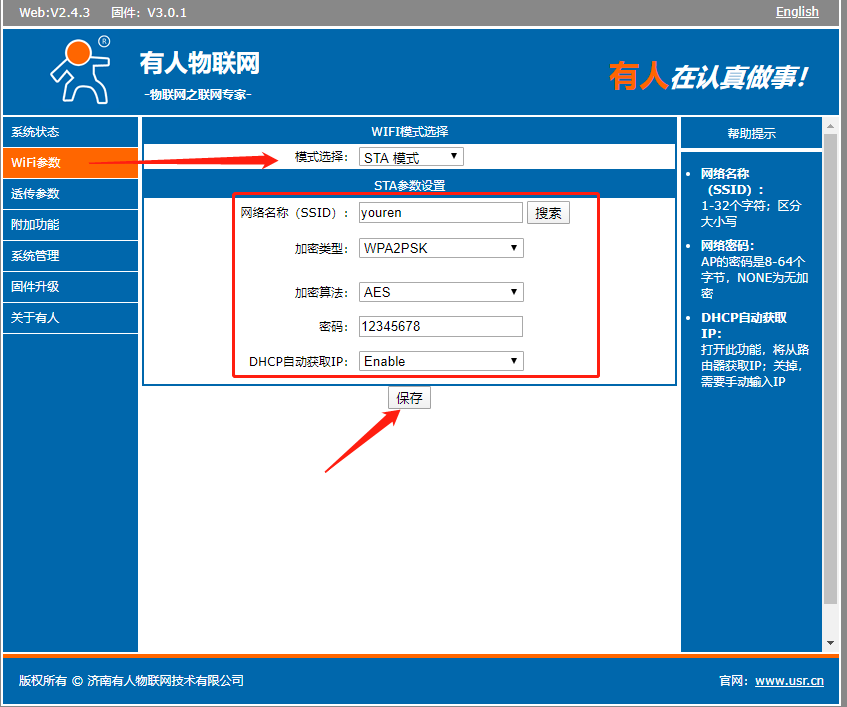

12、內置網頁的賬號和密碼都是admin，進入以后選擇模式選擇模式選擇為sta模式，設置要連接的wifi名稱、加密類型、算法、密碼，點擊保存；（先不要重啟，等設置完所有的參數再重啟設備）

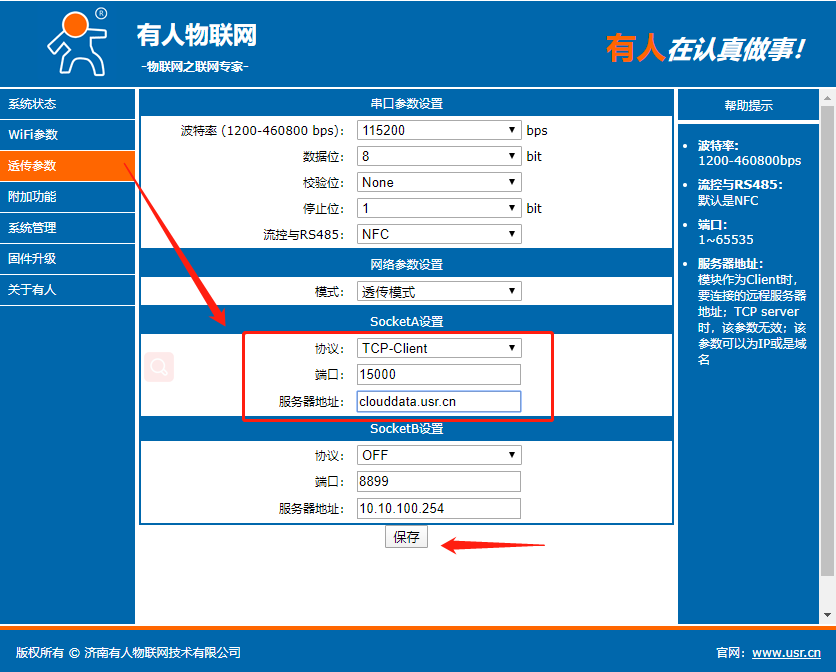

13、進入到“透傳參數”，串口參數設置為和您終端設備的串口參數一致。網絡設置上設置為Tcp Client,透傳云的域名為clouddata.usr.cn，透傳云的端口為15000，設置完點擊保存；

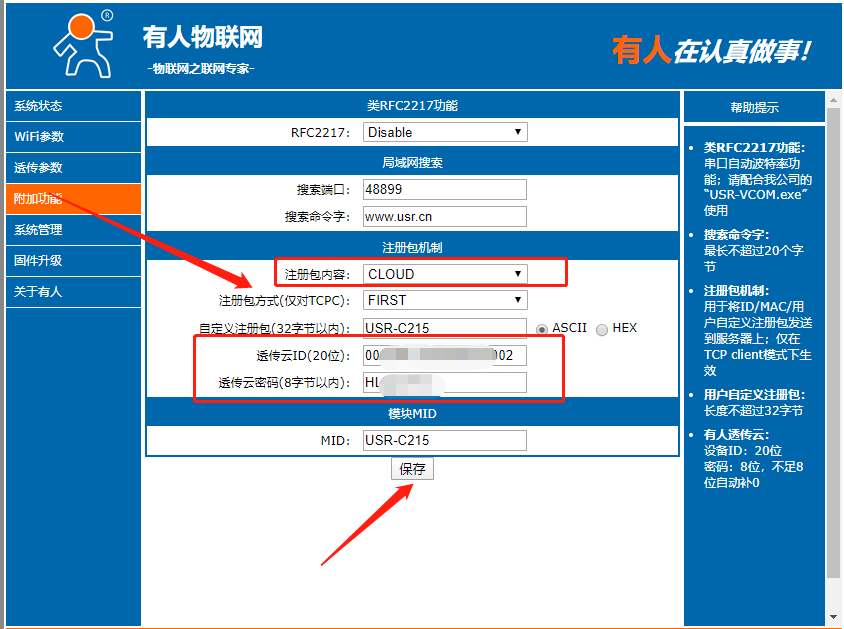

14、進入附加功能，注冊包選擇透傳云，填上透傳云上新建立的設備id，和密碼（如下圖所示），點擊保存

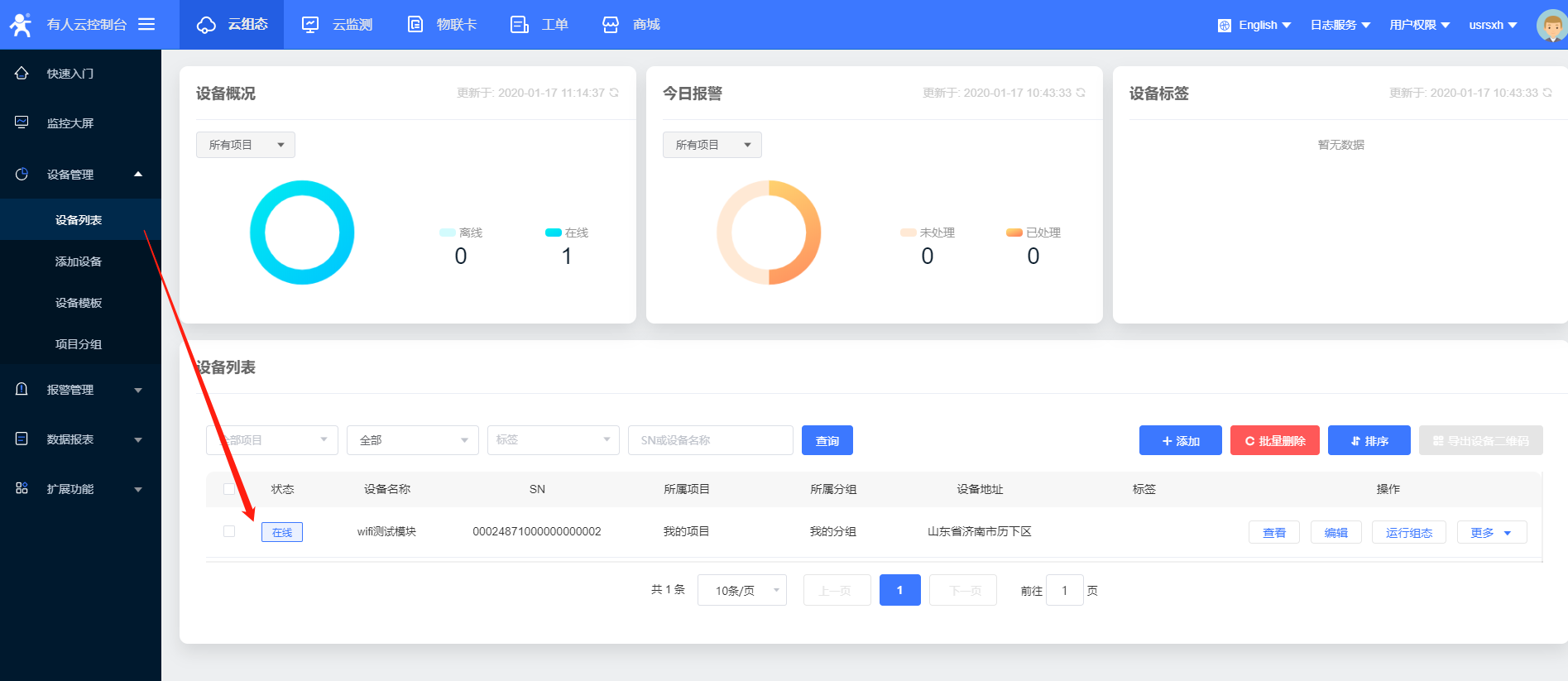

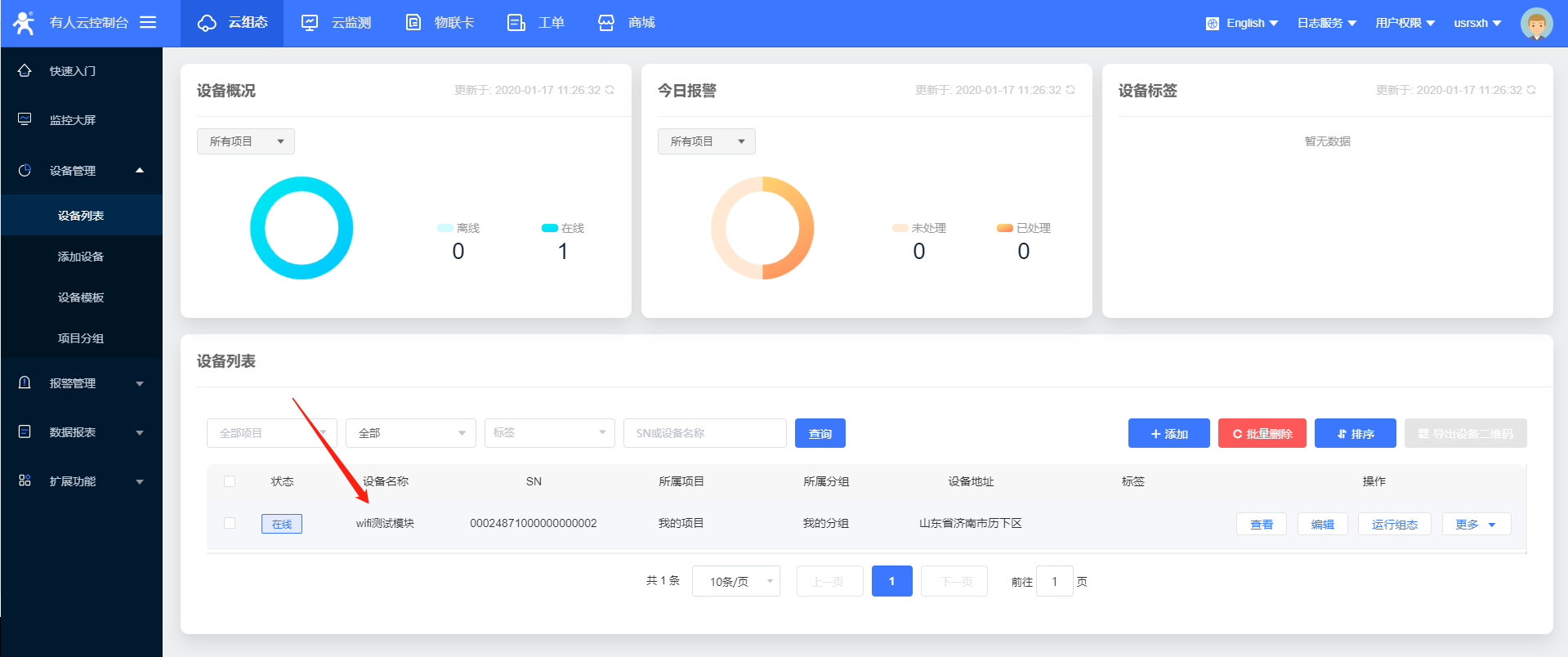

15、設置完所有的參數要重啟設備，稍等一會，在有人云界面，您會看到設備已經上線

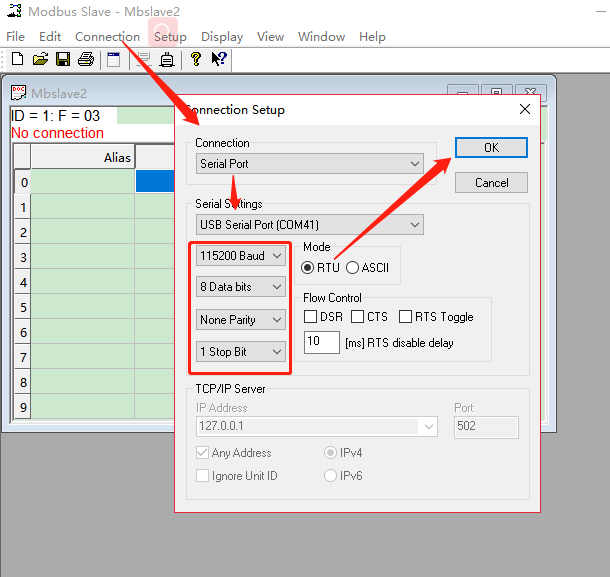

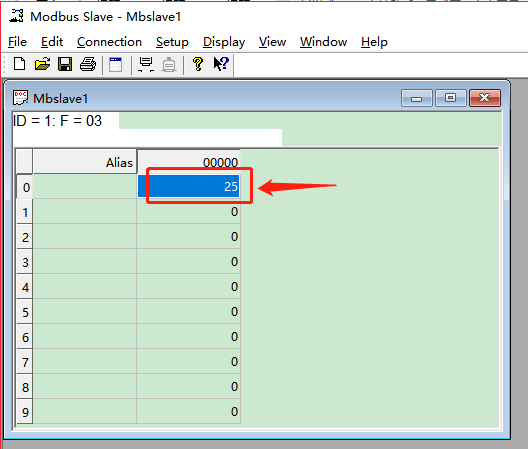

16、打開modbus軟件，點擊連接。選擇串口com41（C215的串口用usb轉232接到電腦上的），串口參數要和C215一致。

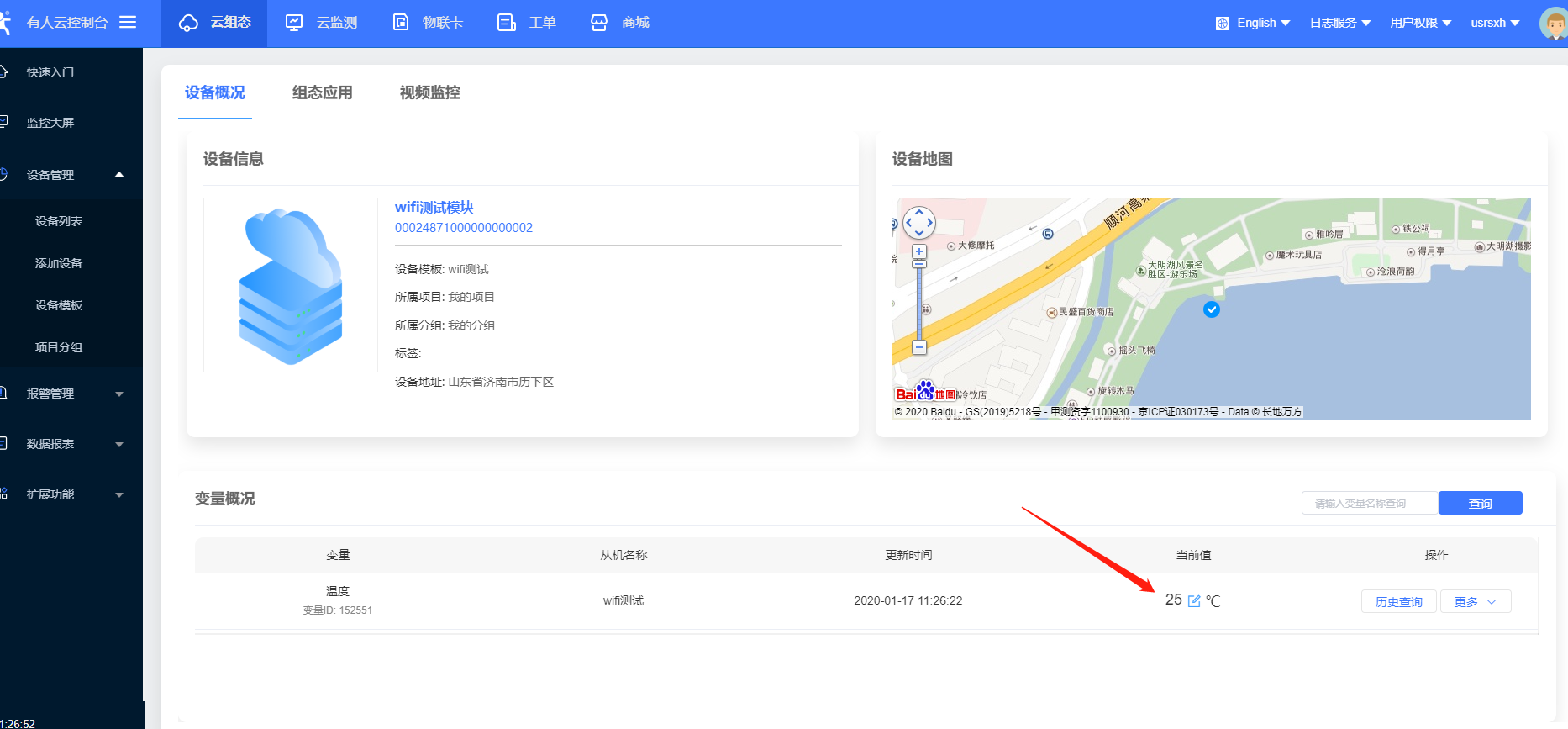

17、透傳云可以看到216上報的數據，數據采集頻率前面第10步配置的是1分鐘，所以數據會1分鐘采集一次，也可以點擊更多 - 主動采集，直接采集數據。
