USR-G805p ID添加有人云（V6）云端輪詢示例
一、資料下載
USR-G805p 說明書http://m.bbxnc.com/Download/1163.html
USR-G805p 規格書 http://m.bbxnc.com/Download/1164.html
如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。
如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。
二、硬件連接
1、所需物品
USR-G805p 產品 1臺
12V電源適配器 1條
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接

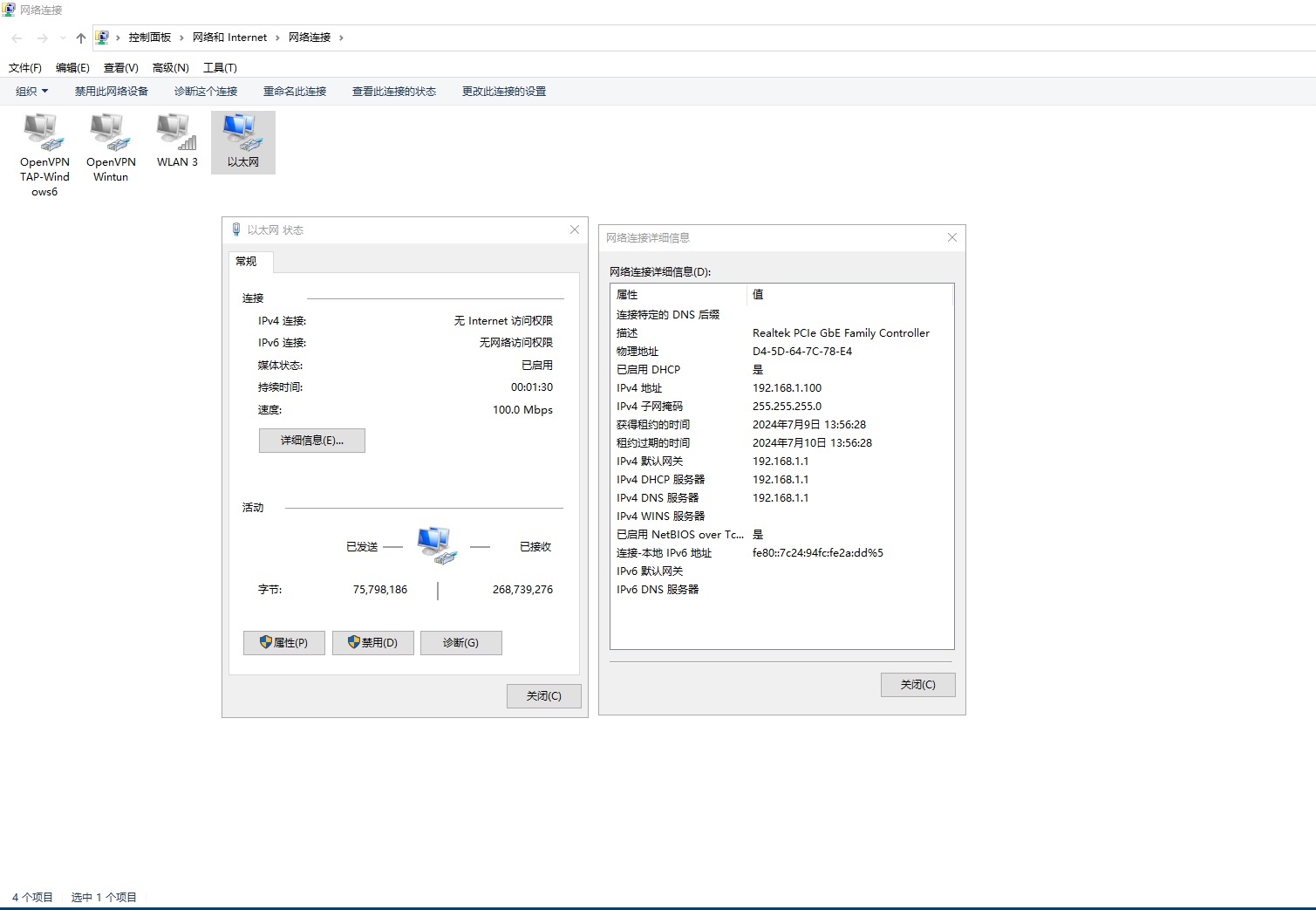

USR-G805p的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接12V電源適配器，上電。USR-G805p的LAN1網口用網線和電腦直連，電腦獲取同網段IP。
3、查看端口號

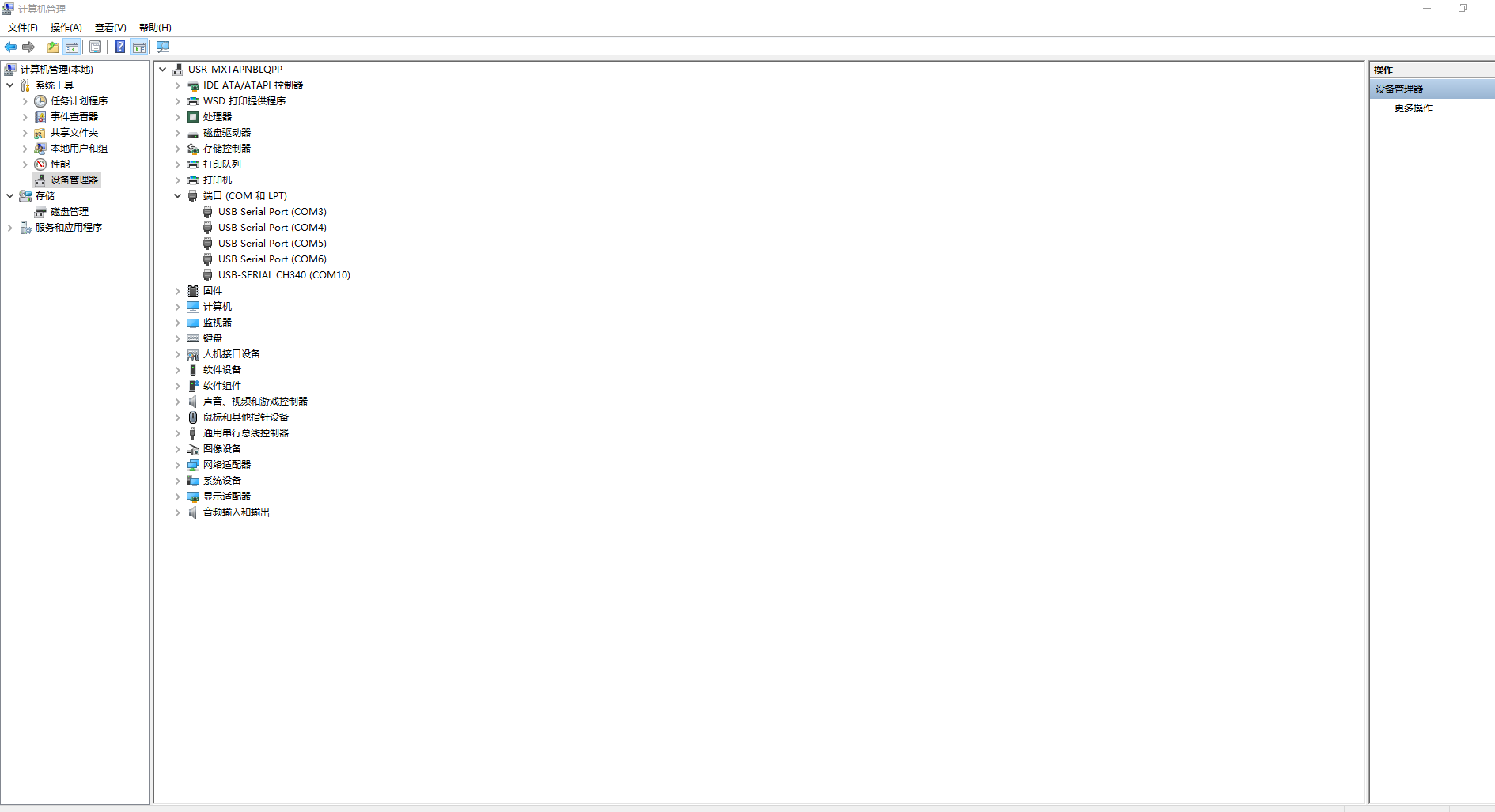

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G805p的USB-RS485串口線COM口號，COM10。
三、有人云參數設置

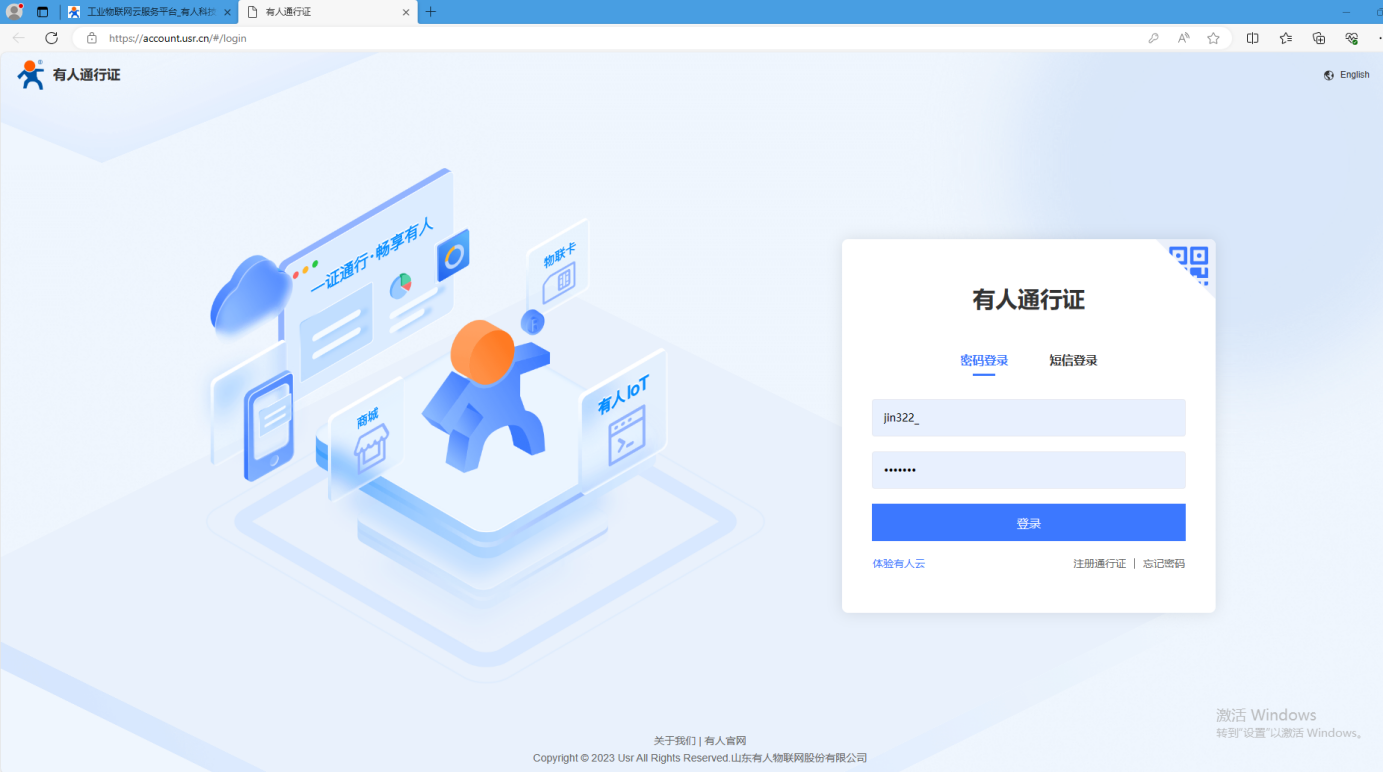

1、登錄有人云賬號

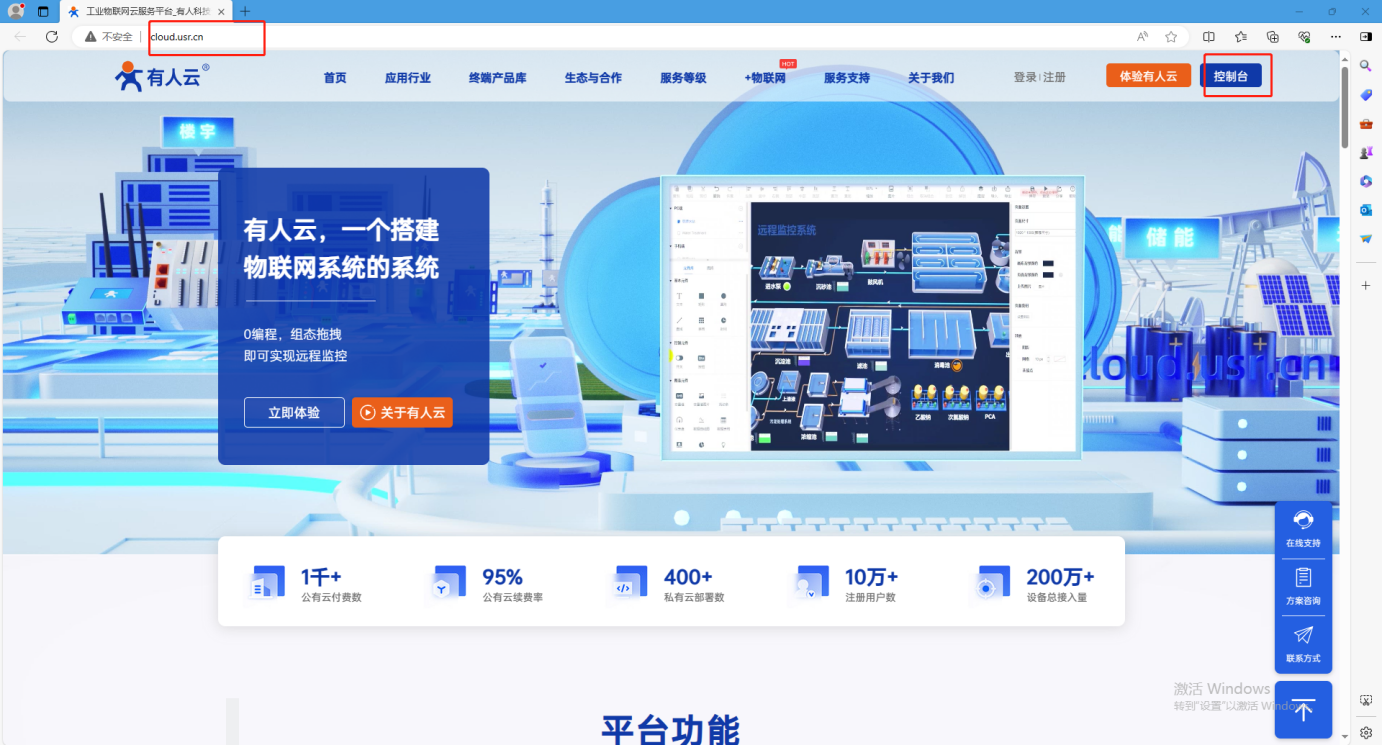

www.USR-G805p.cn 點擊有人云跳轉到登錄頁面。
2、添加USR-G805p設備

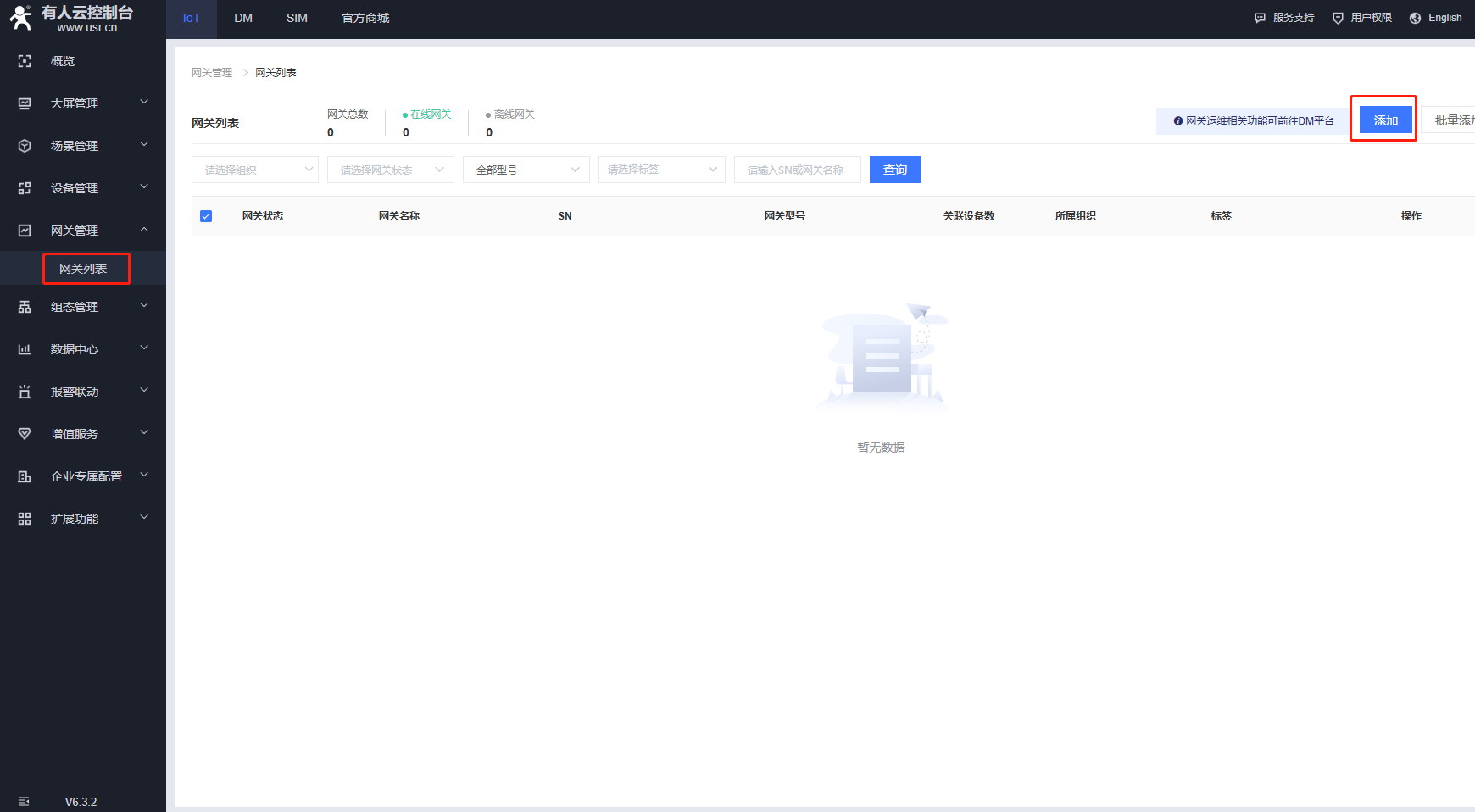

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

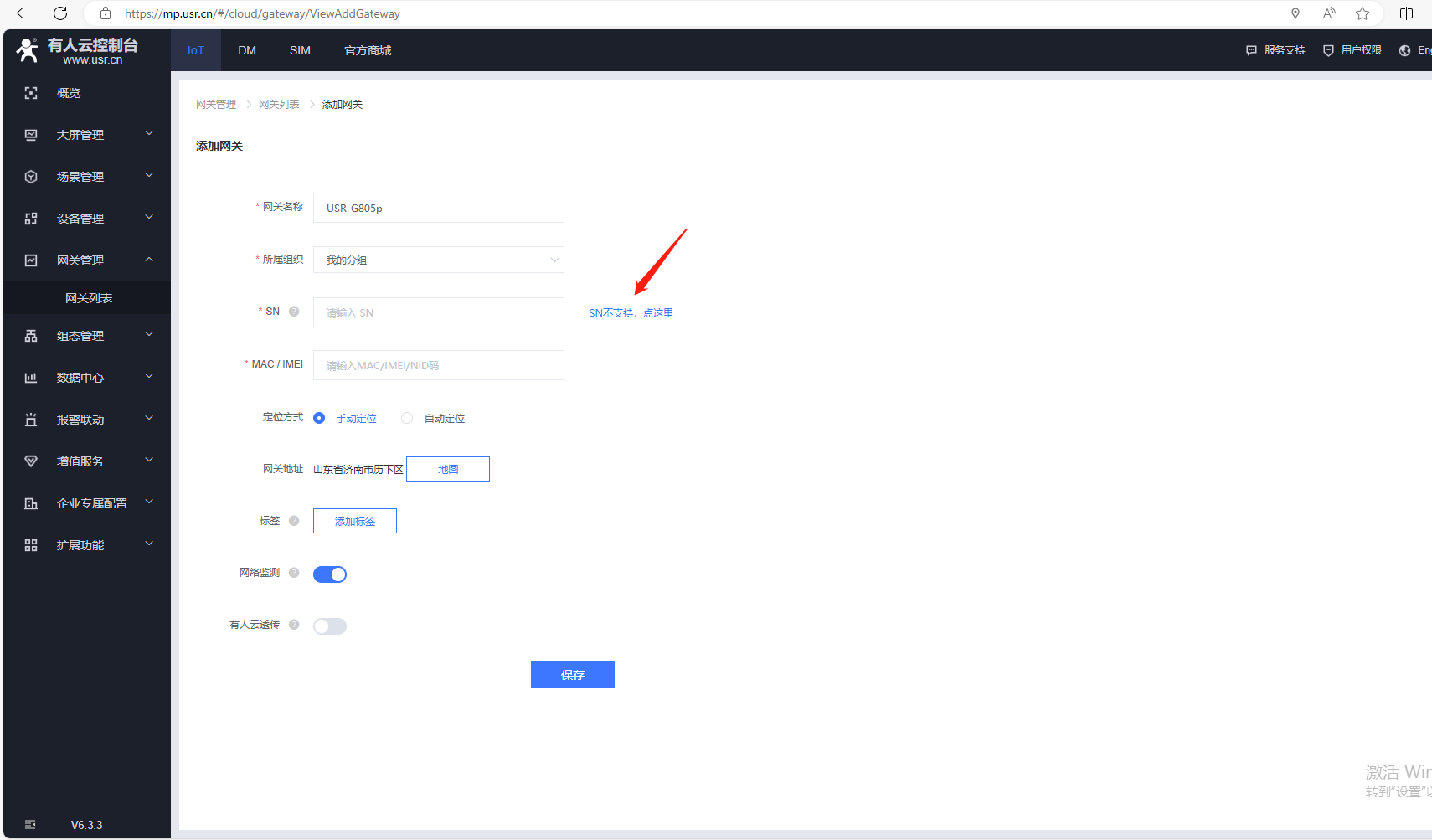

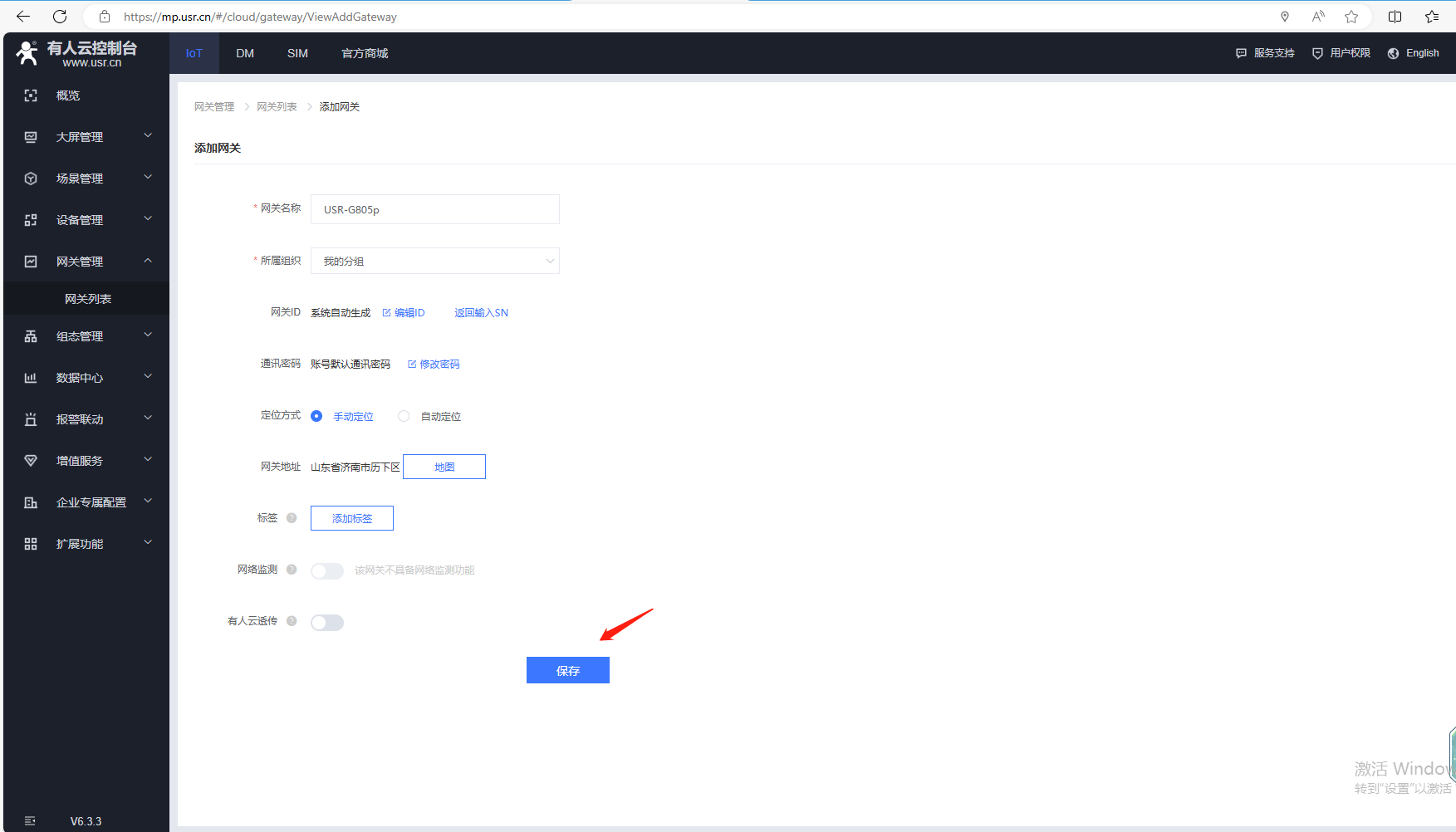

（2）USR-G805p用不支持SN添加有人云的產品，在有人云添加網關的時候，點擊SN不支持點這里，自動生成ID和密碼，有人云透傳需要關閉，最后點擊保存。

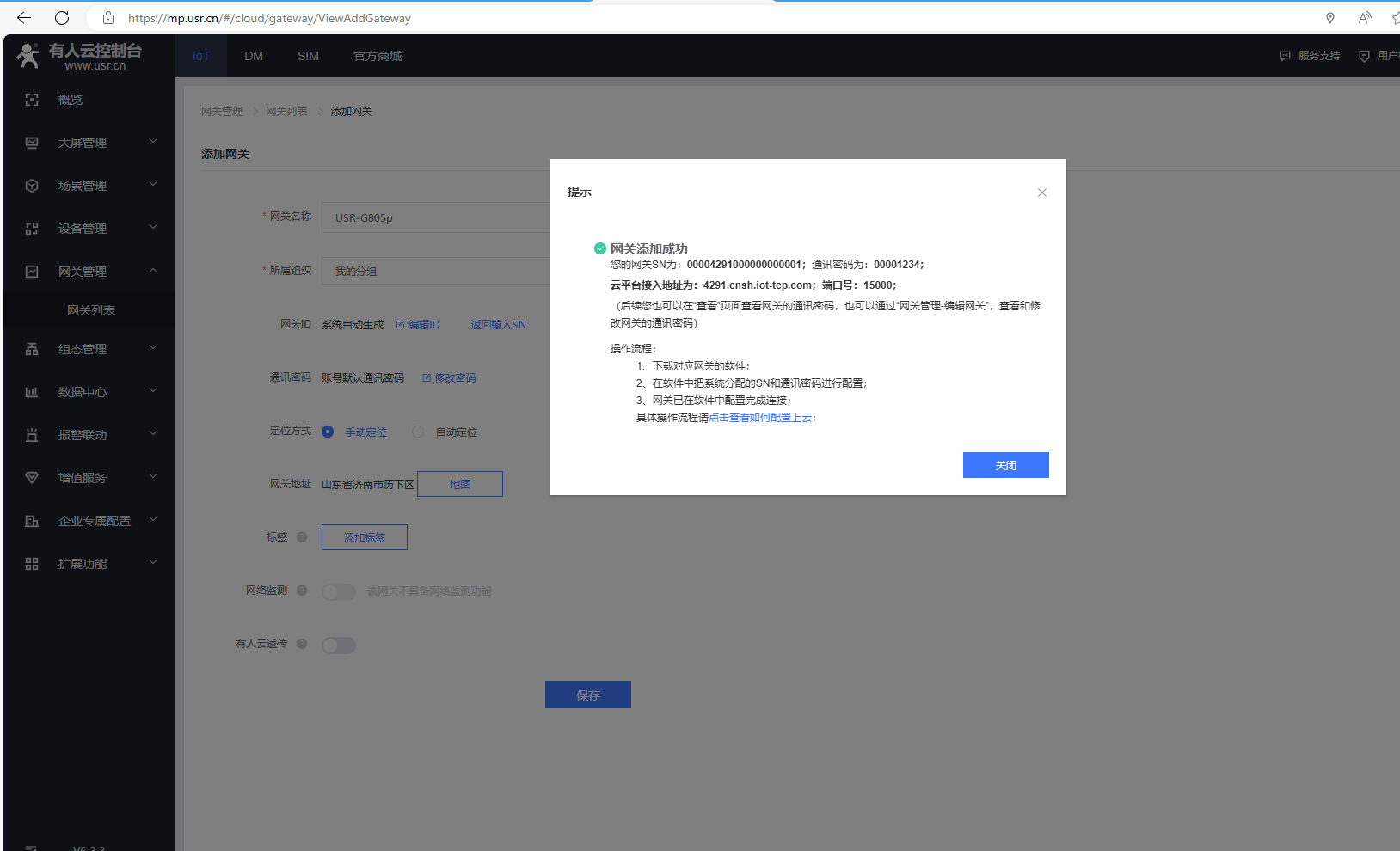

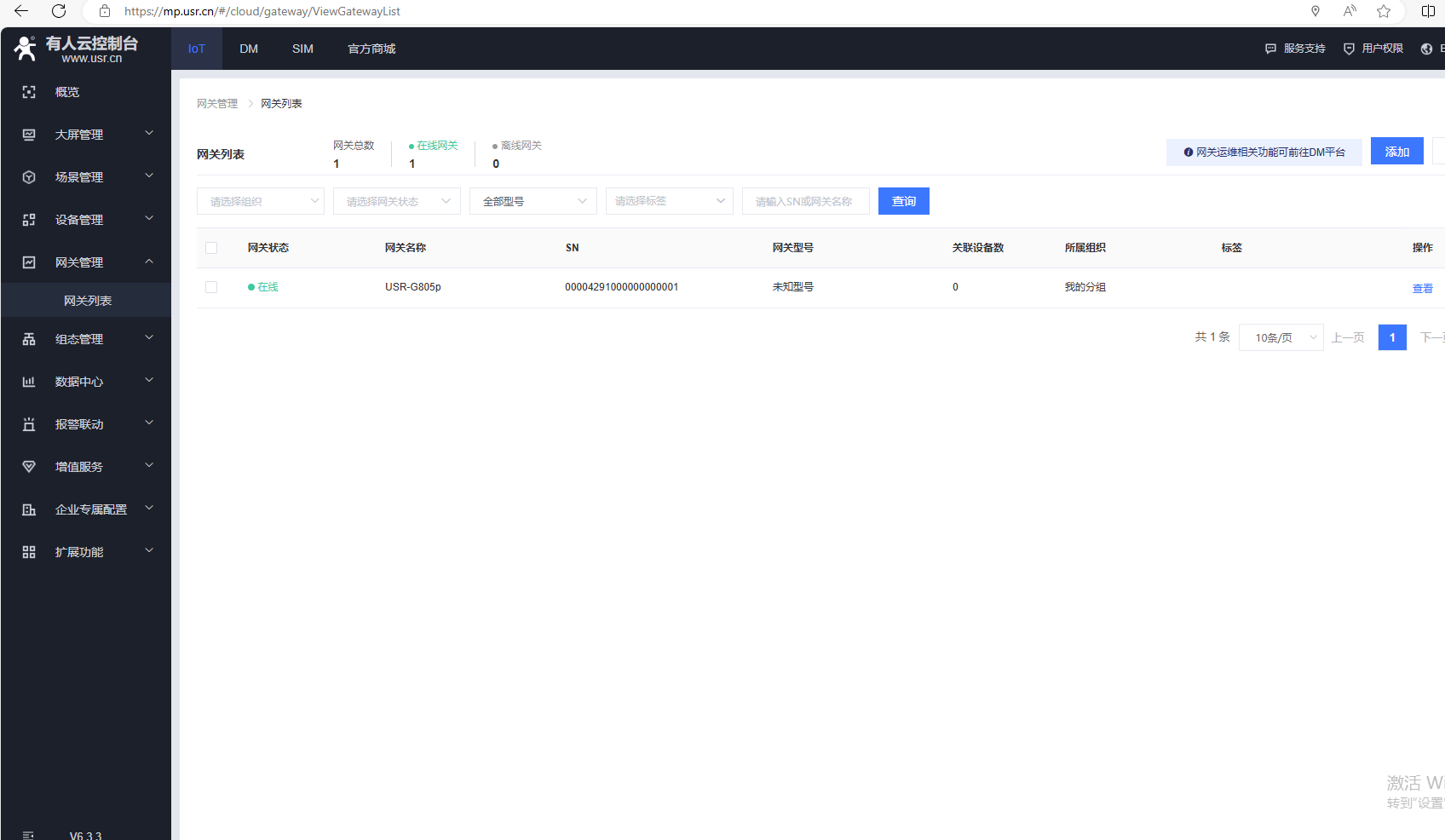

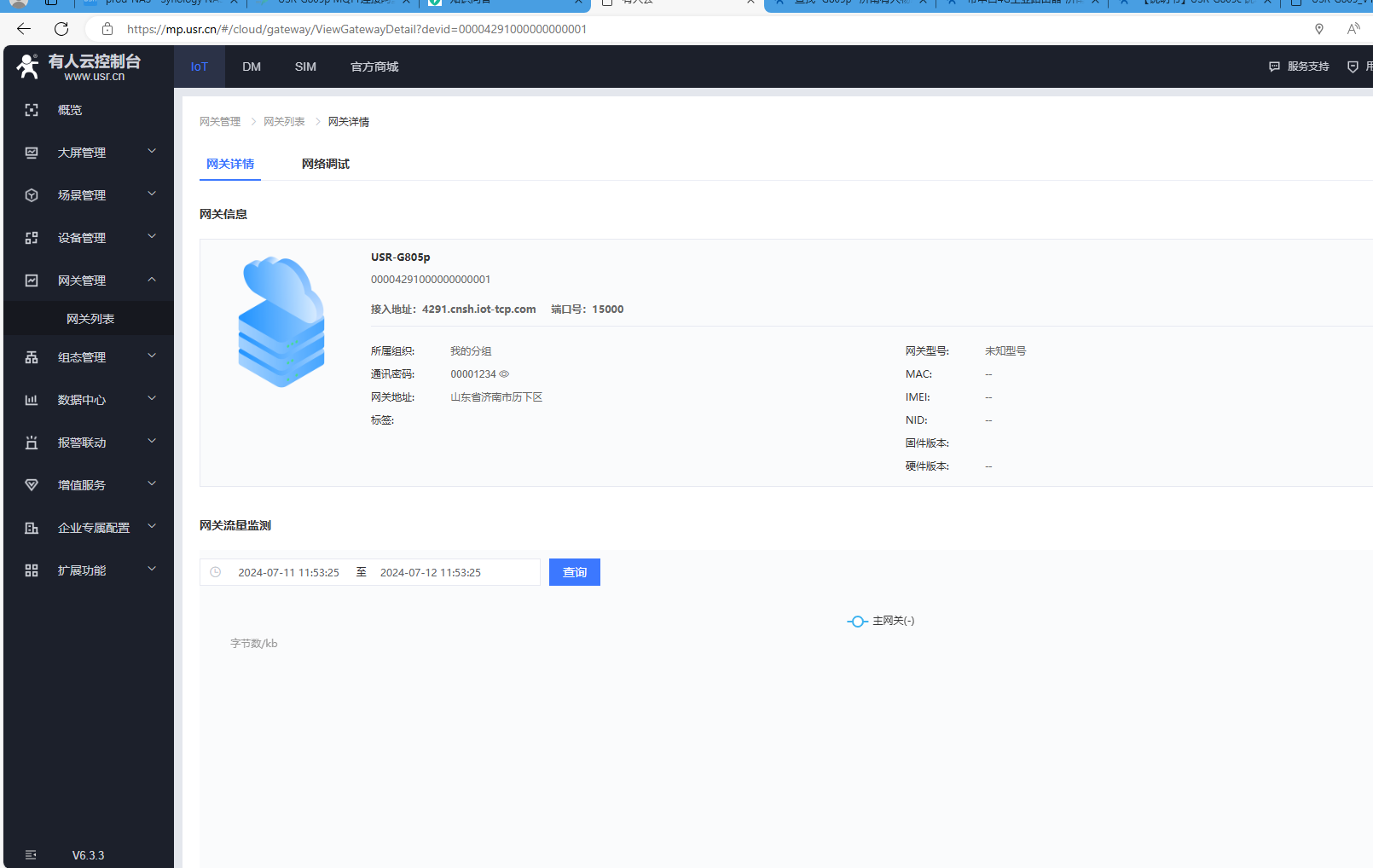

（3）添加完成，返回網關列表。

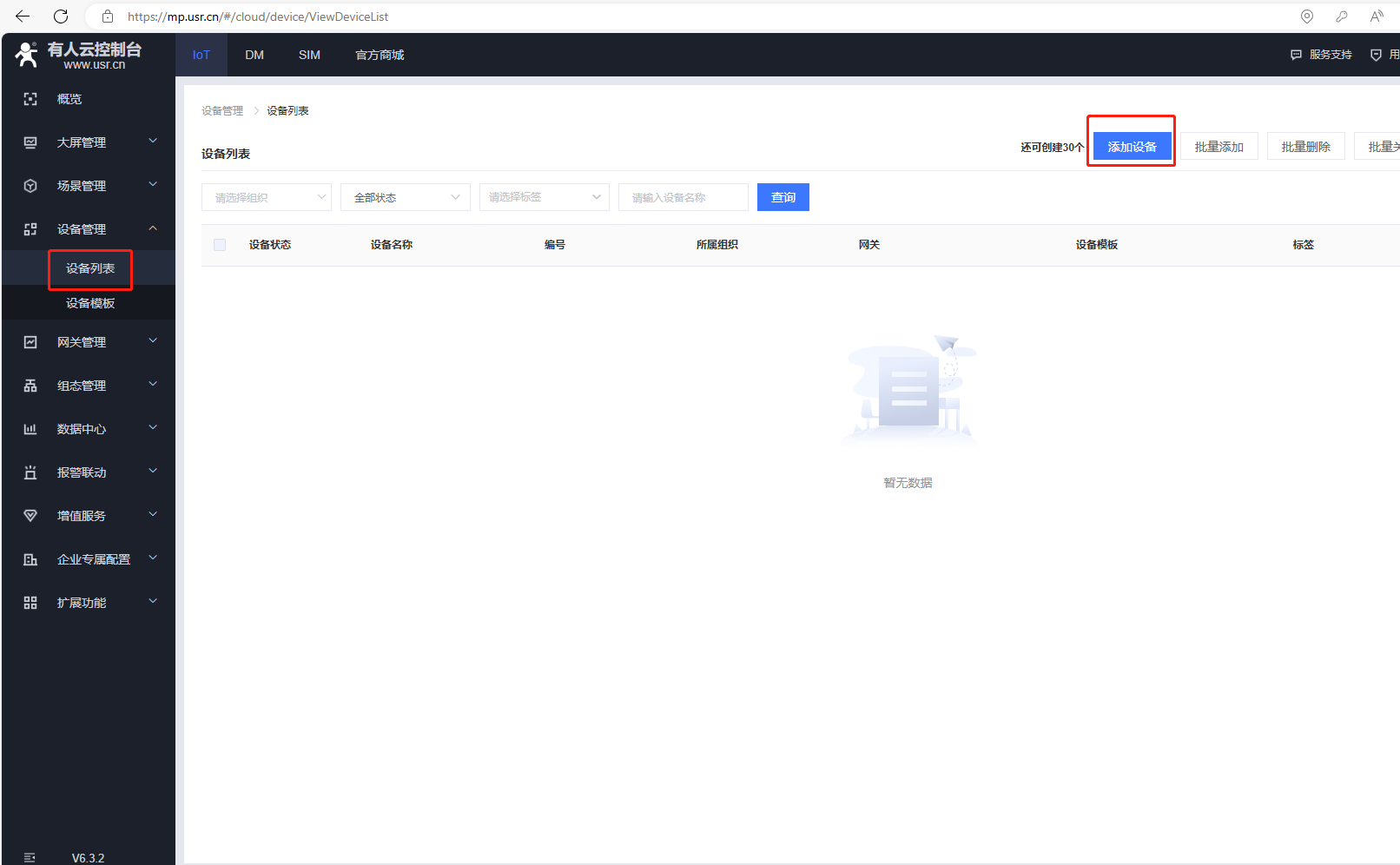

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

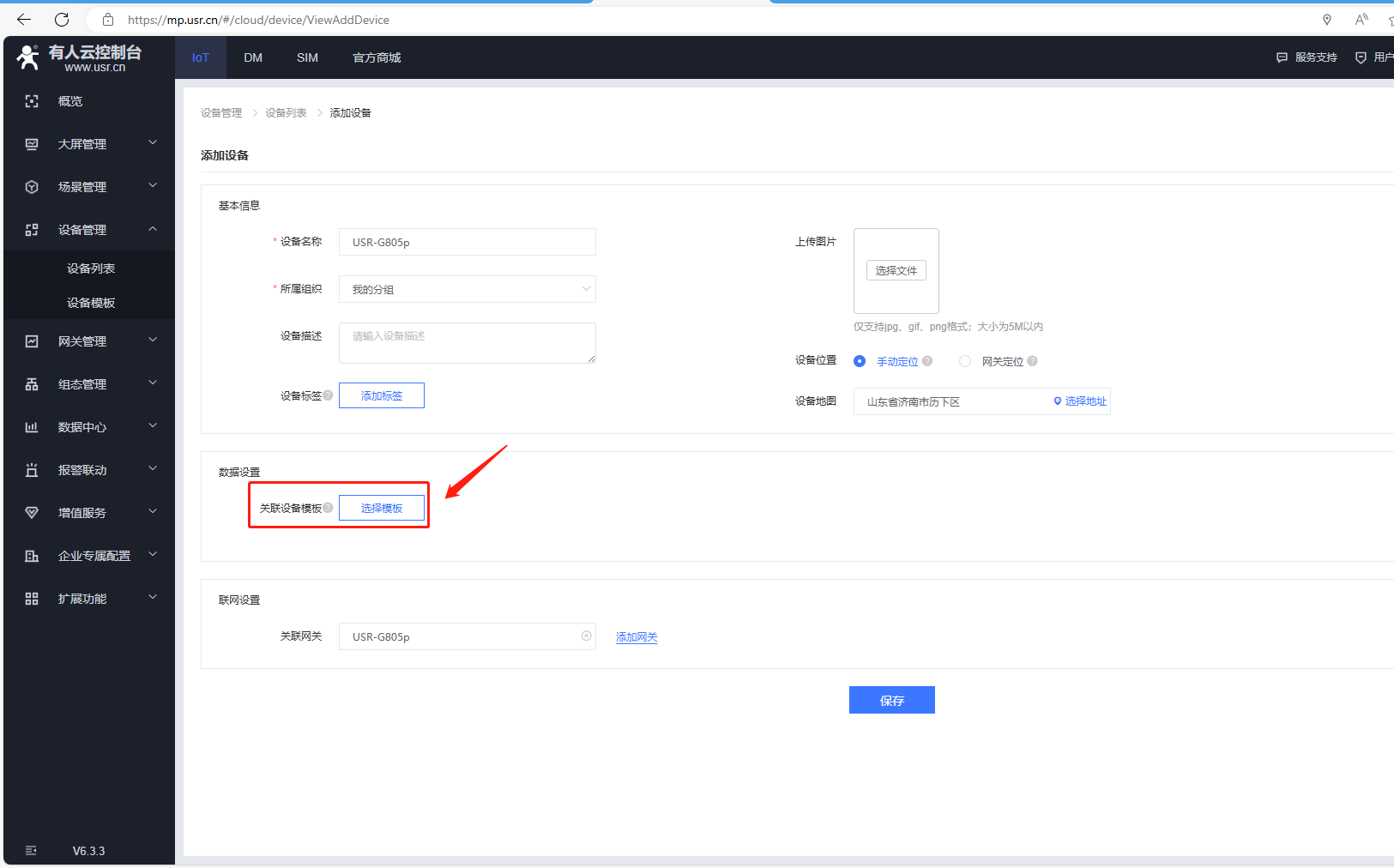

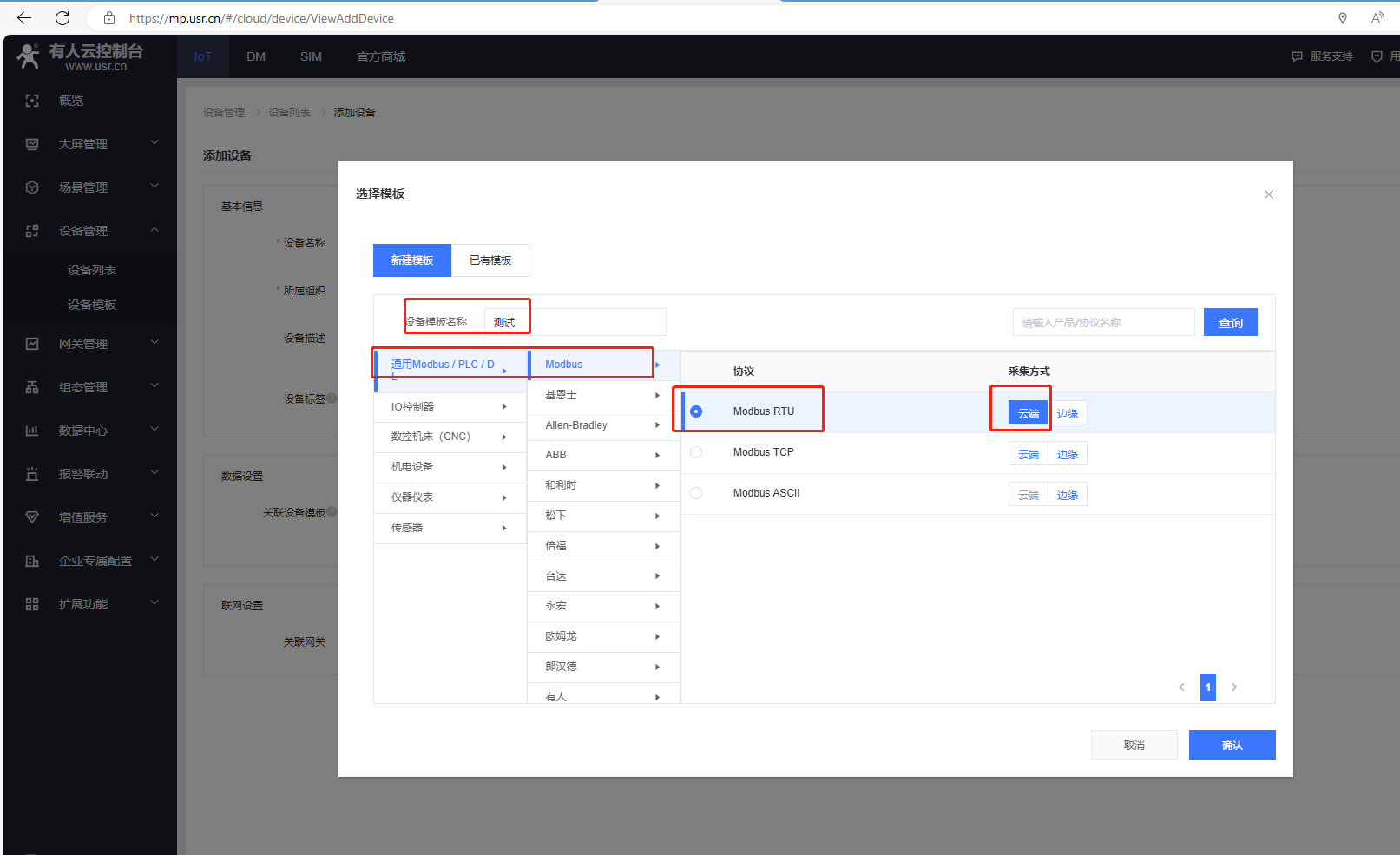

（5）添加模板，輸入設備名稱，點擊選擇模板。
選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

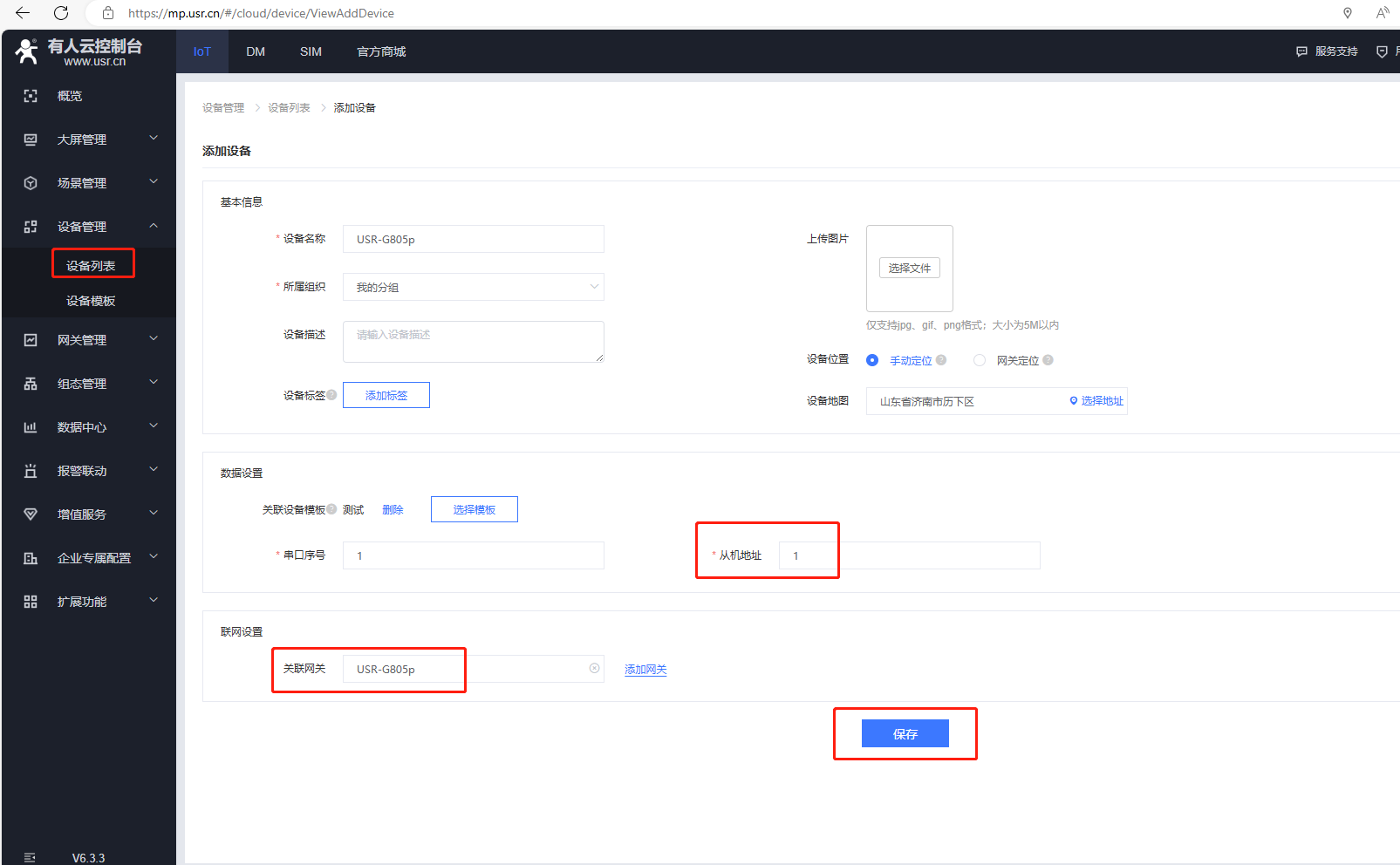

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）
聯網設置，關聯網關選擇自身設備，USR-G805p，最后點擊保存。

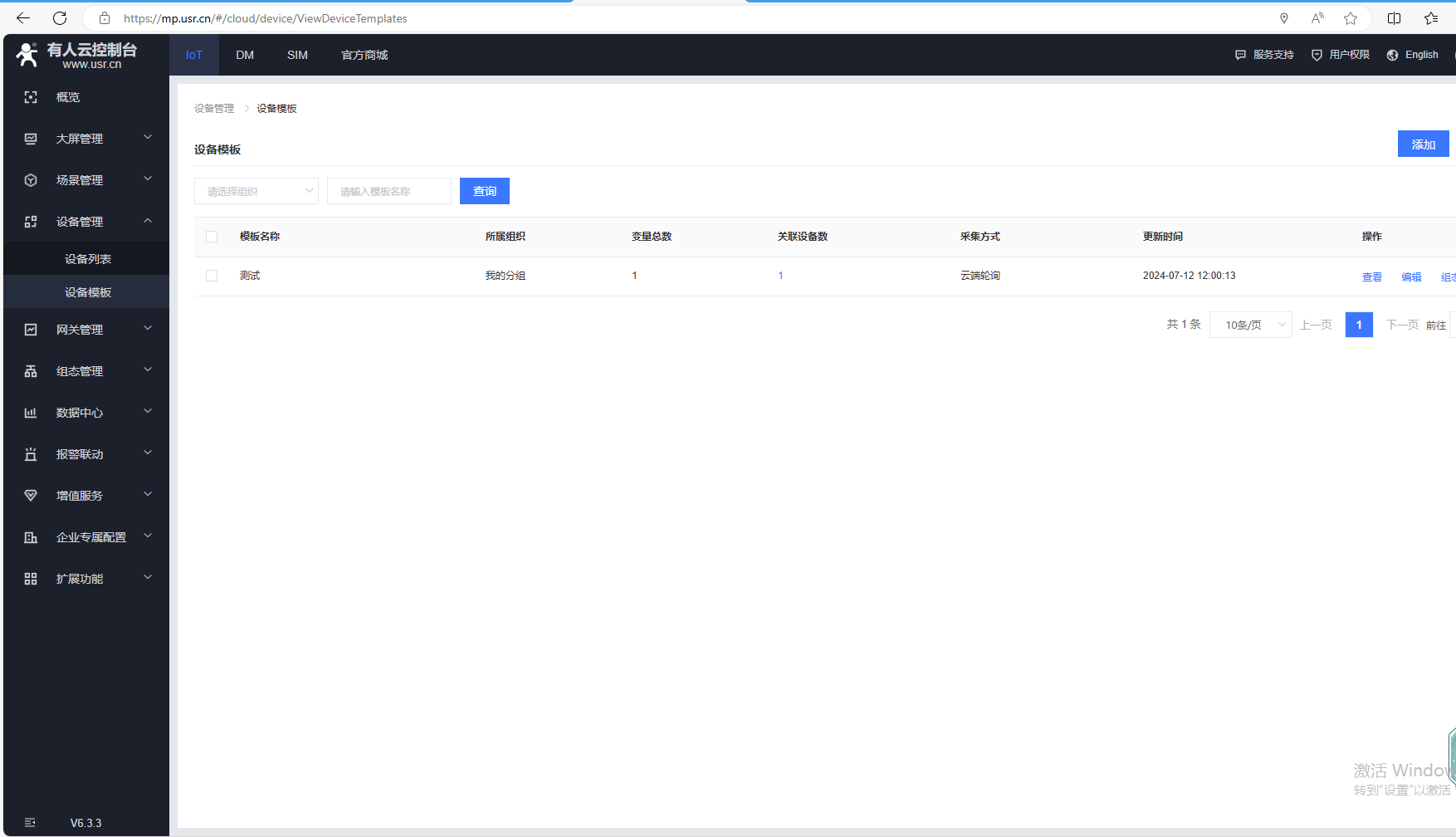

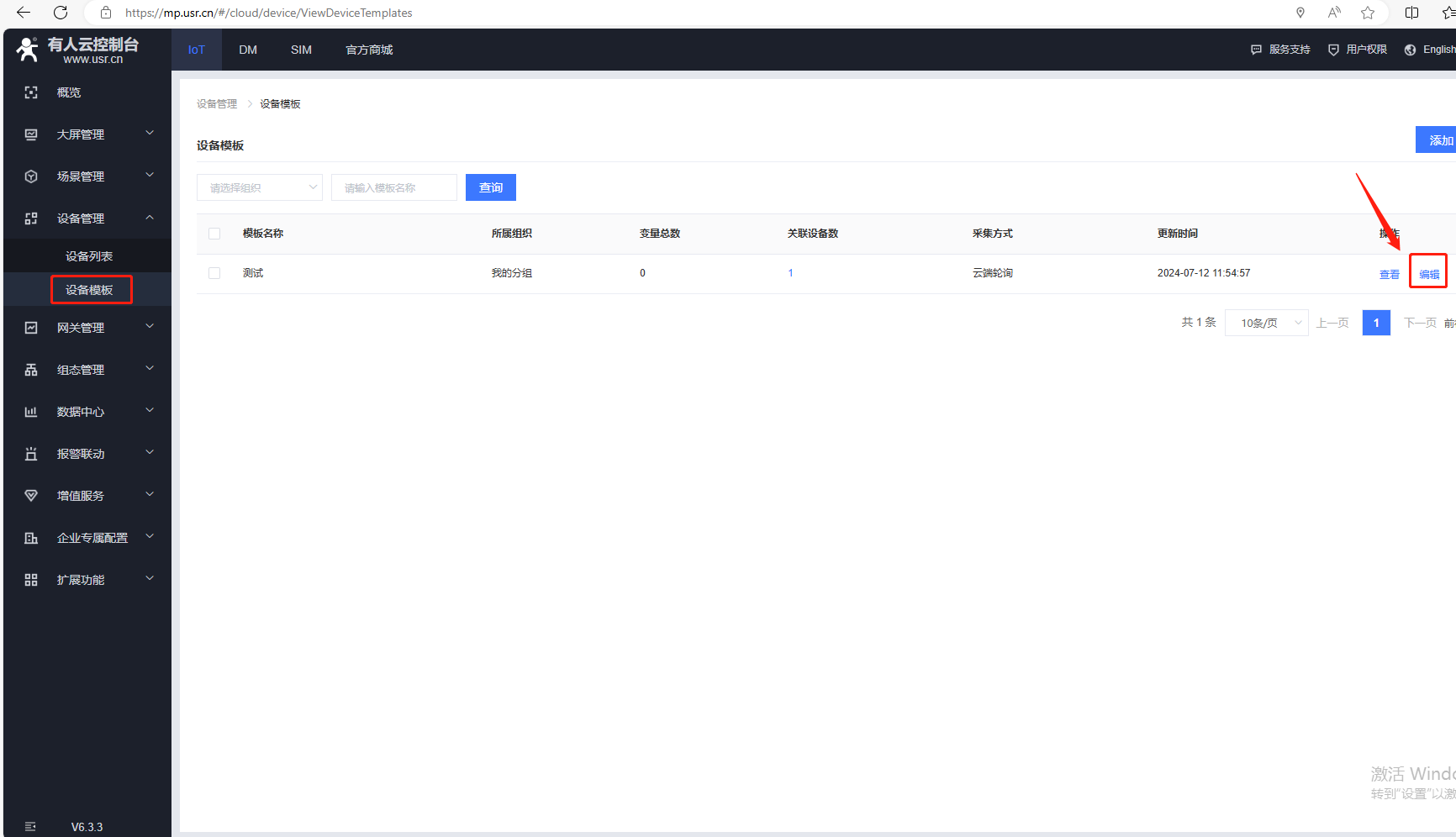

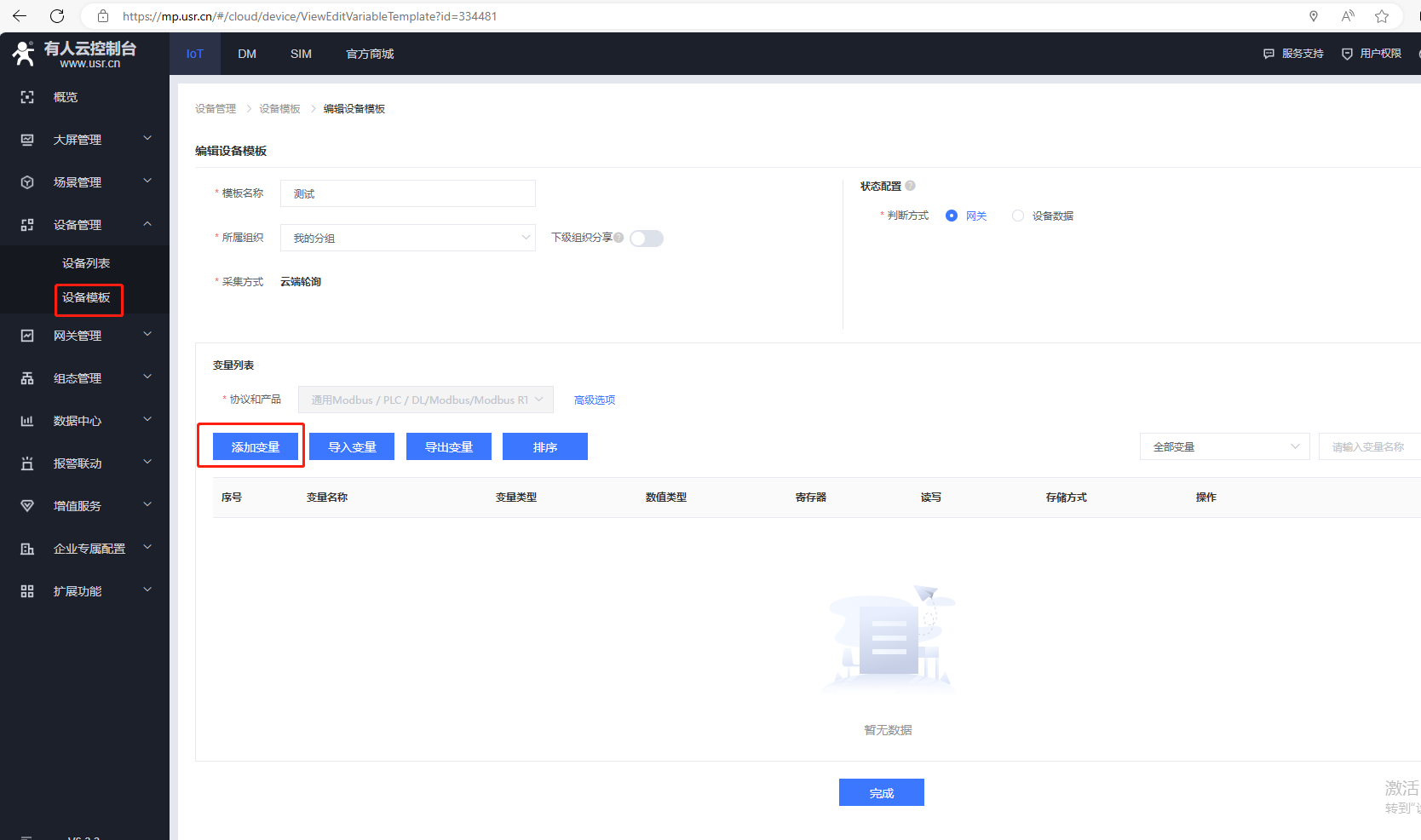

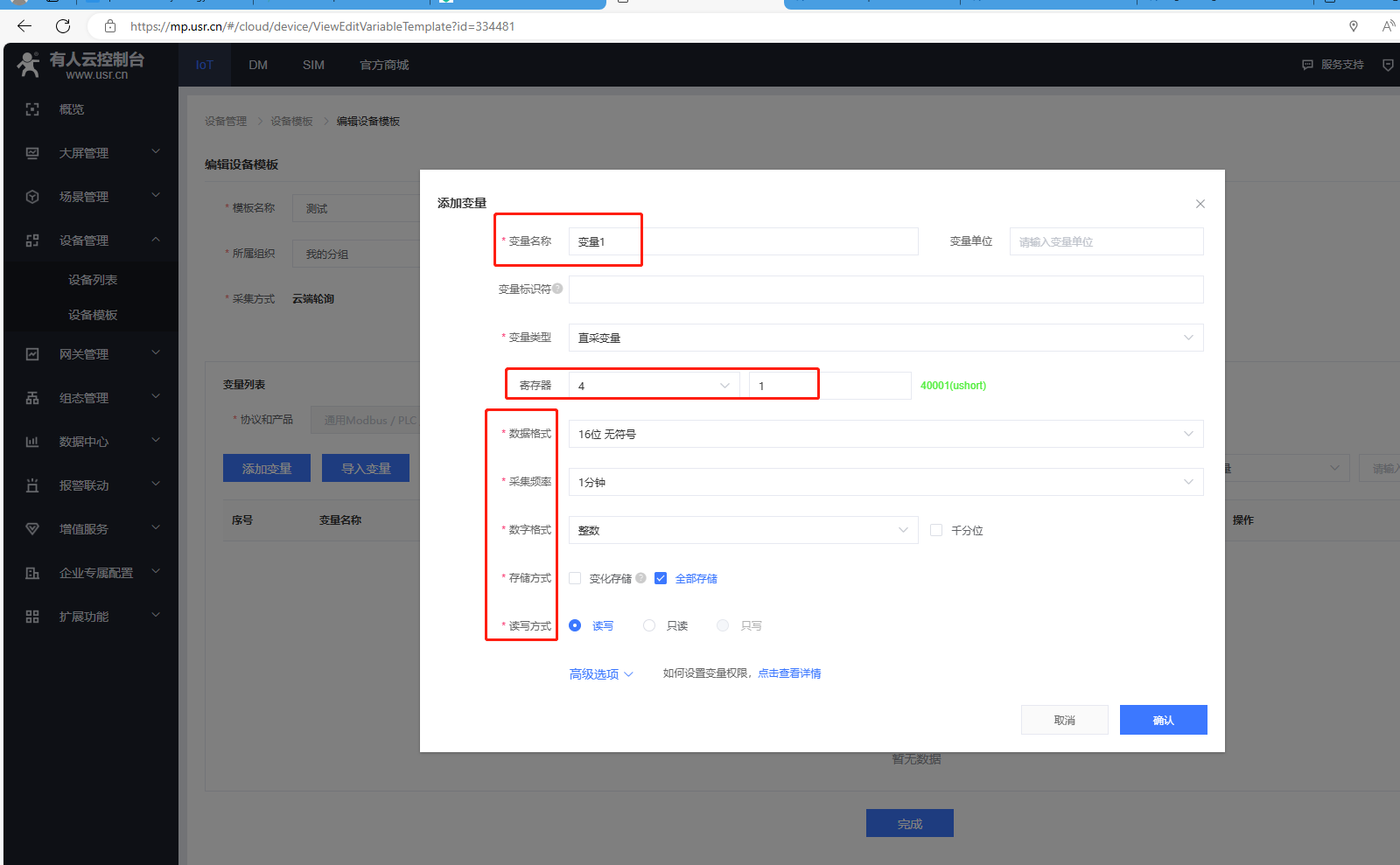

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。
輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。
采集頻率1分鐘。

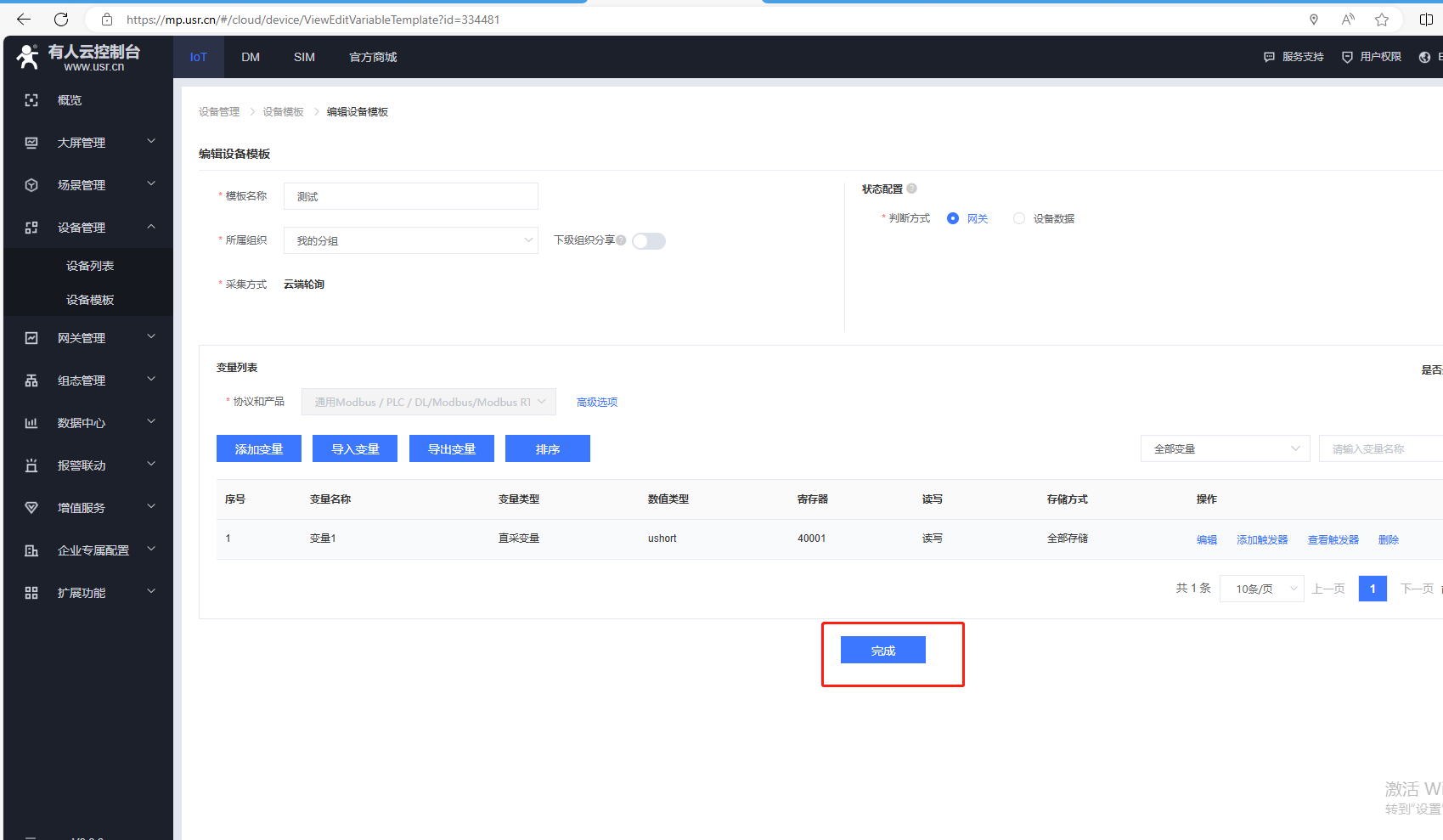

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。
四、USR-G805p網頁參數設置

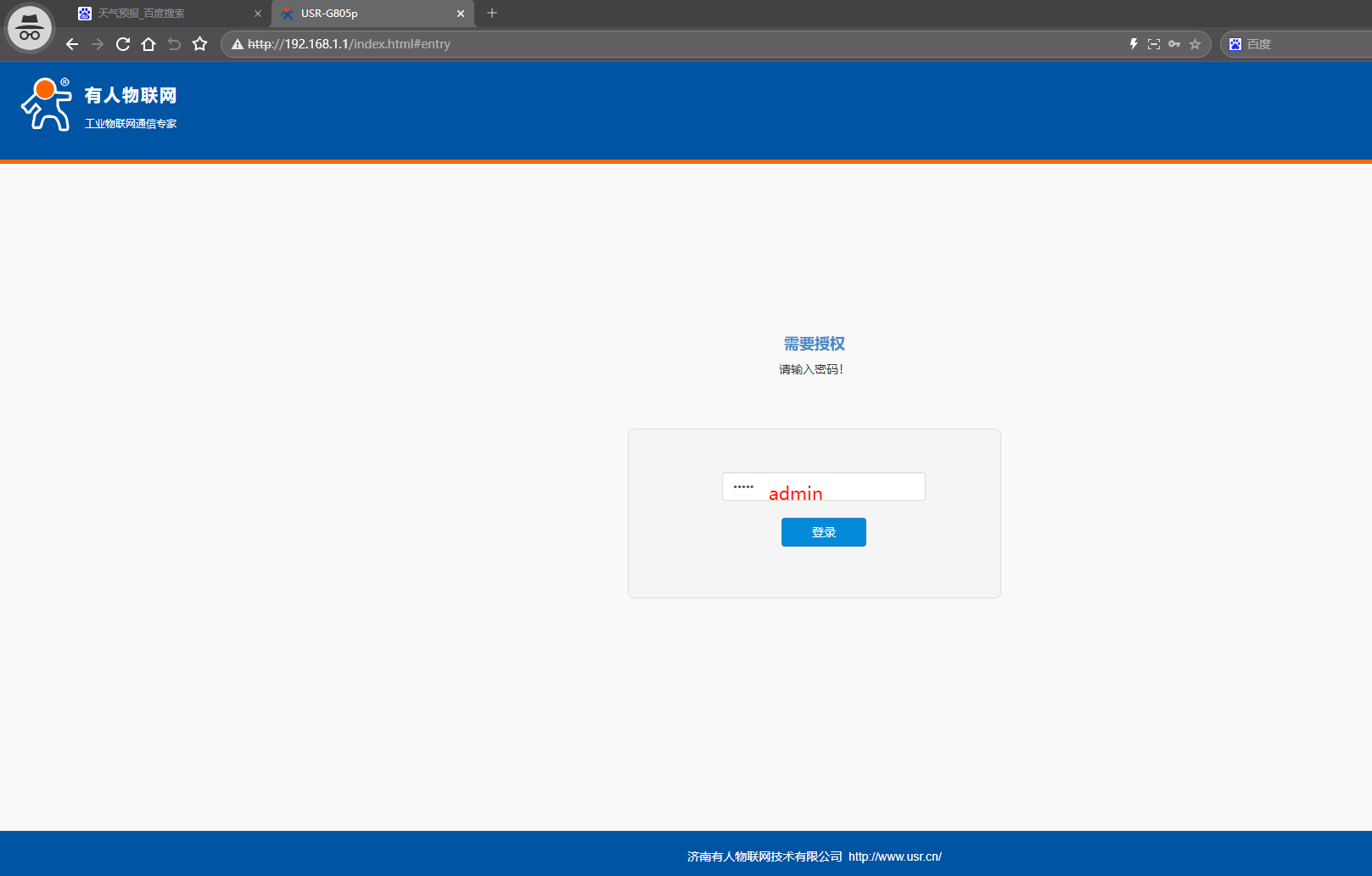

1、瀏覽器輸入192.168.1.1登陸USR-G806p網頁，密碼是admin。
2、設置工作模式

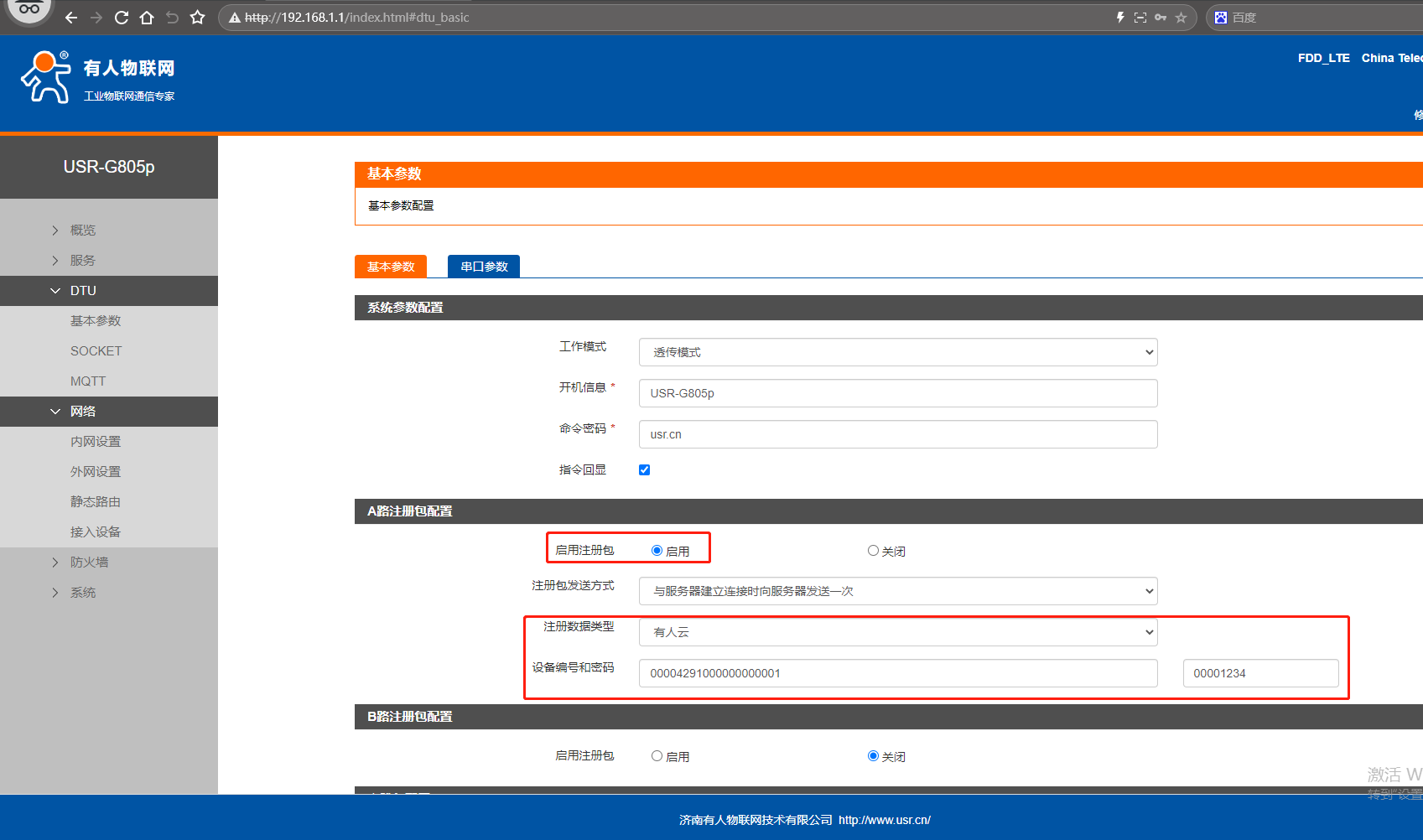

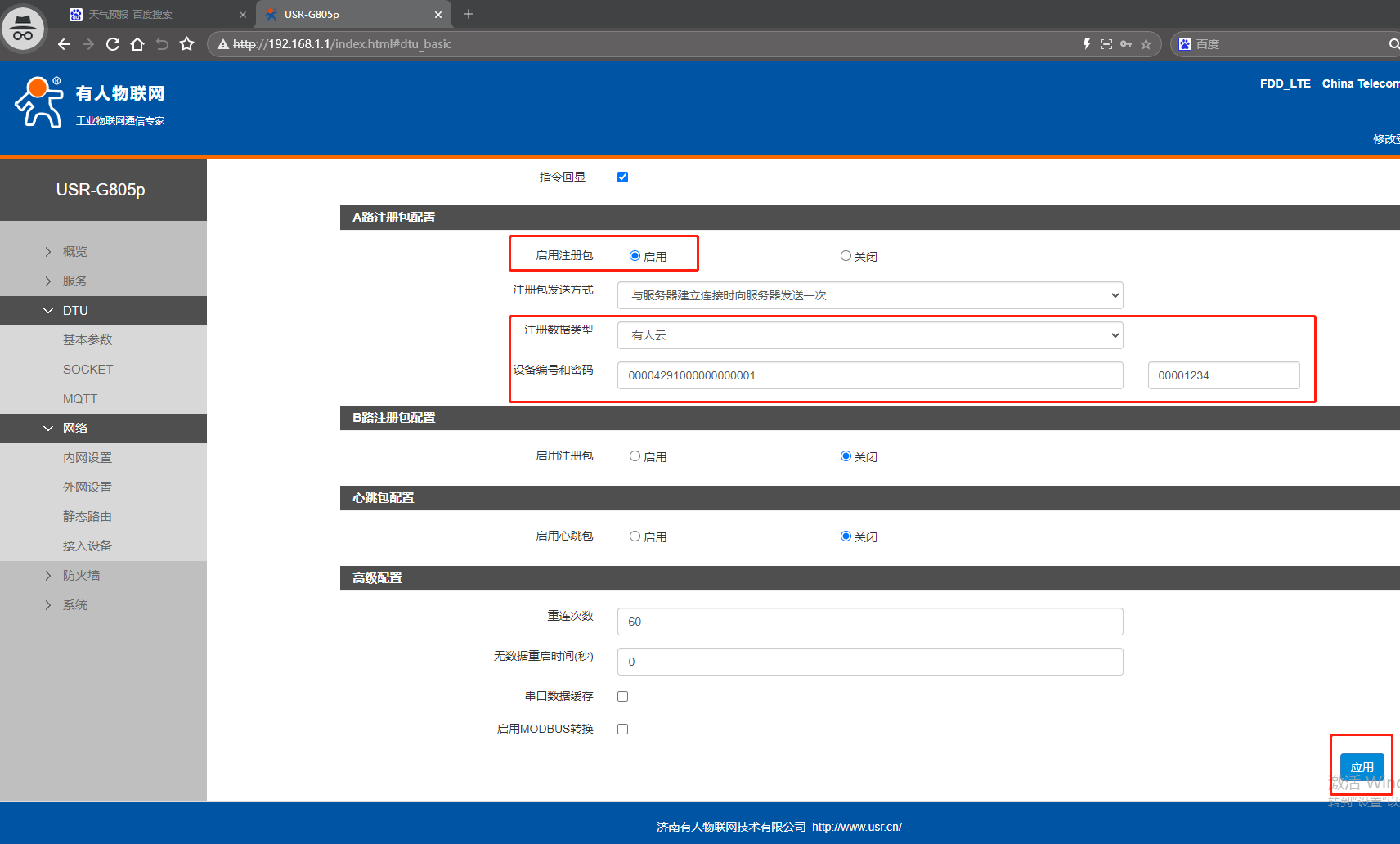

網頁點擊DTU，點擊基本參數，工作模式選擇透傳模式。

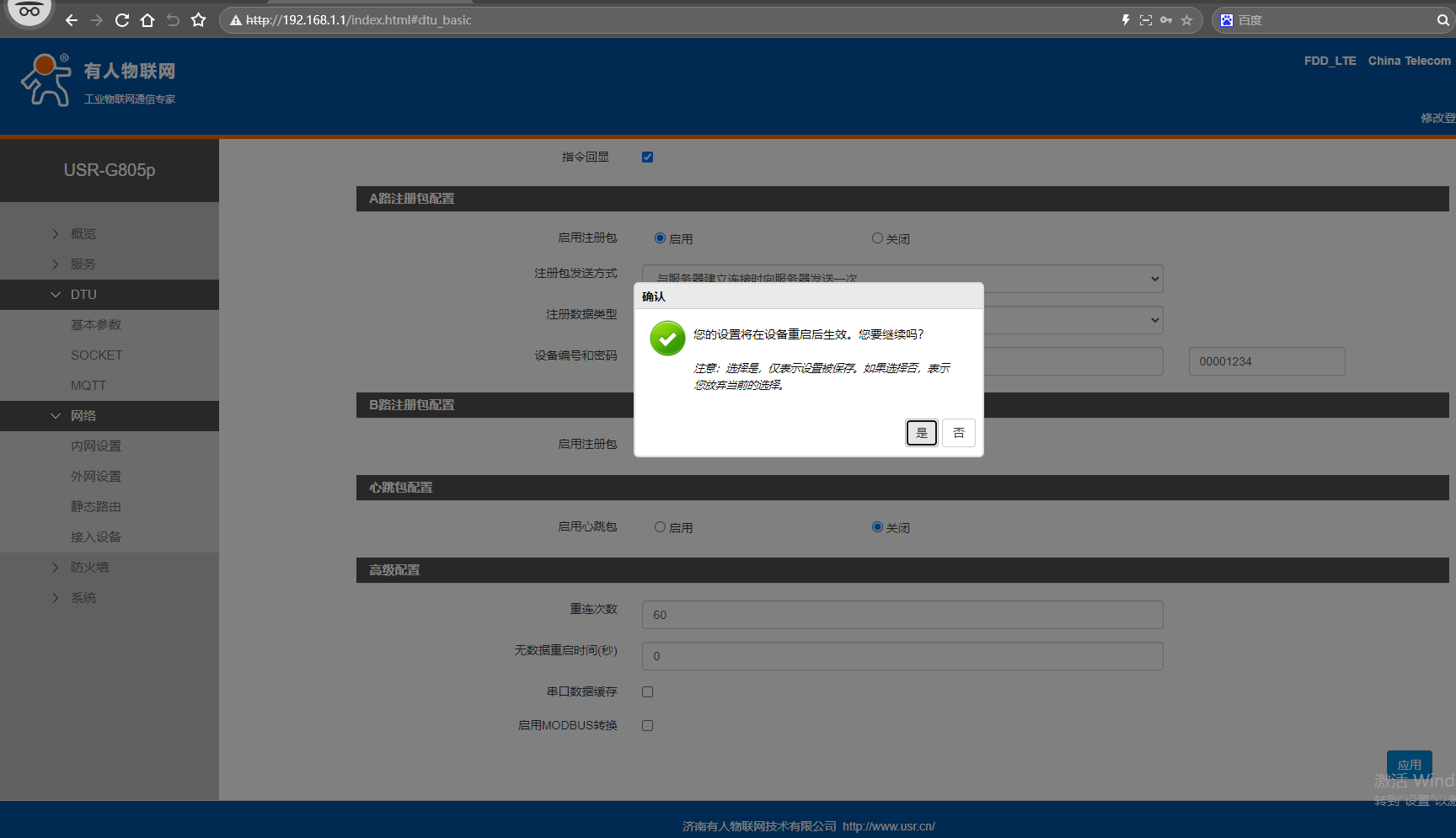

A路注冊包配置，啟用注冊包勾選啟用。
注冊包發送方式：與服務器建立連接時向服務器發送一次。
注冊數據類型：有人云。
設備編碼：00004291000000000001，密碼00001234。
點擊應用。
3、串口參數

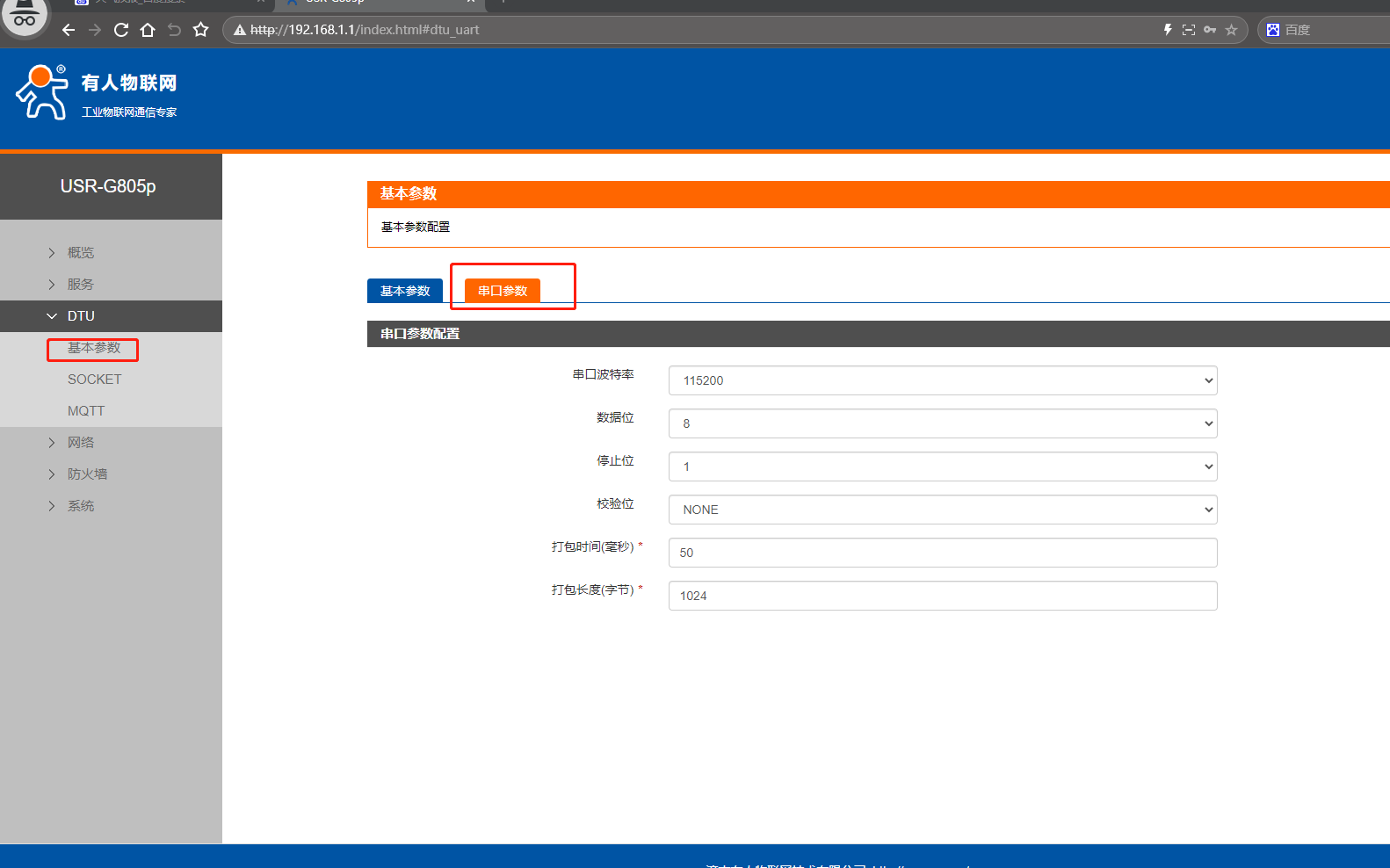

網頁點擊DTU，點擊基本參數，串口參數保持默認，實際應用接實際485串口設備的時候，需要和所接485串口設備的串口參數一致。點擊應用。
4、服務器A配置

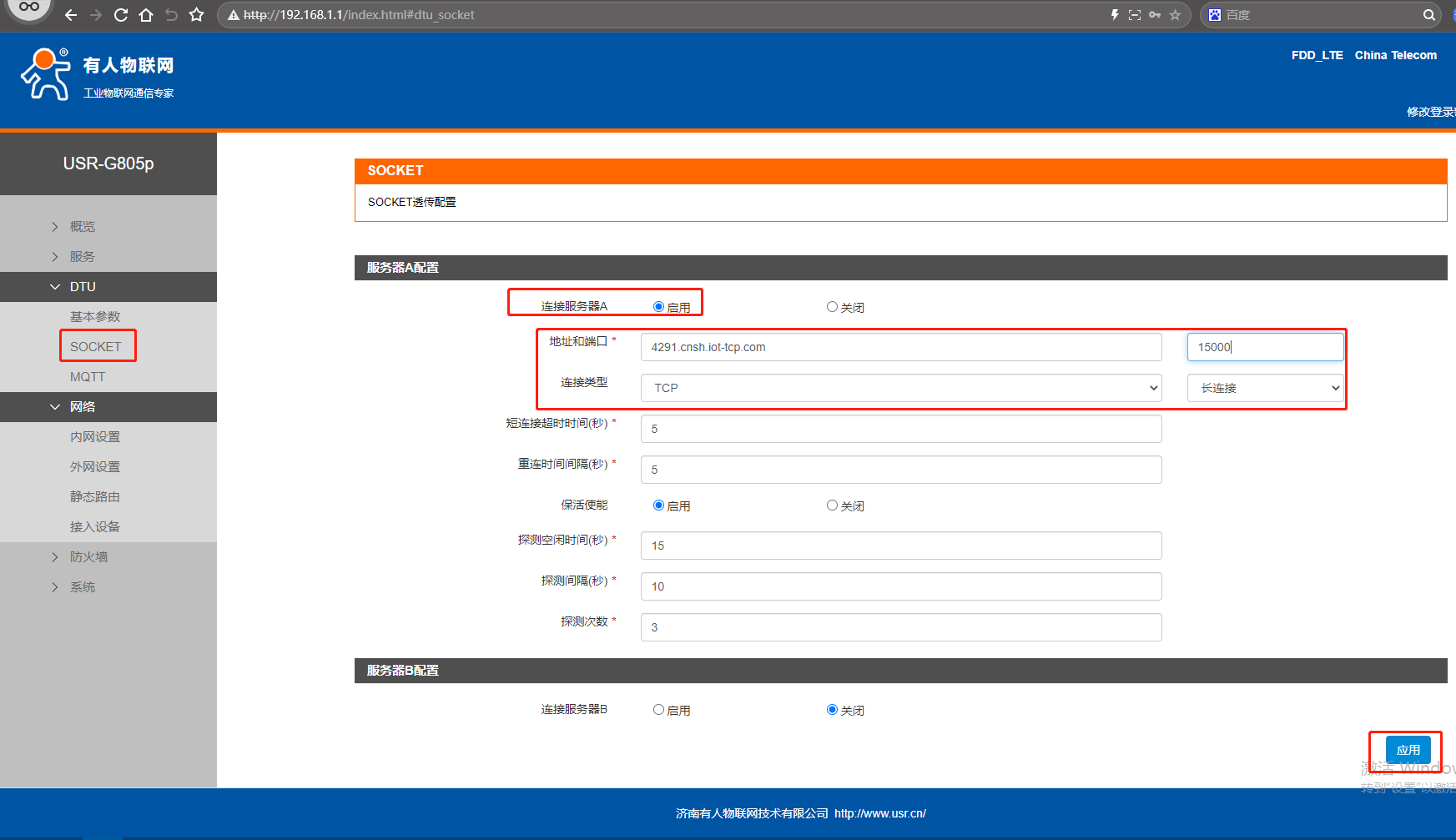

網頁點擊DTU，點擊SOCKET，連接服務器A，點擊啟用，地址填4291.cnsh.iot-tcp.com，端口號15000，連接類型TCP，長連接。點擊應用。

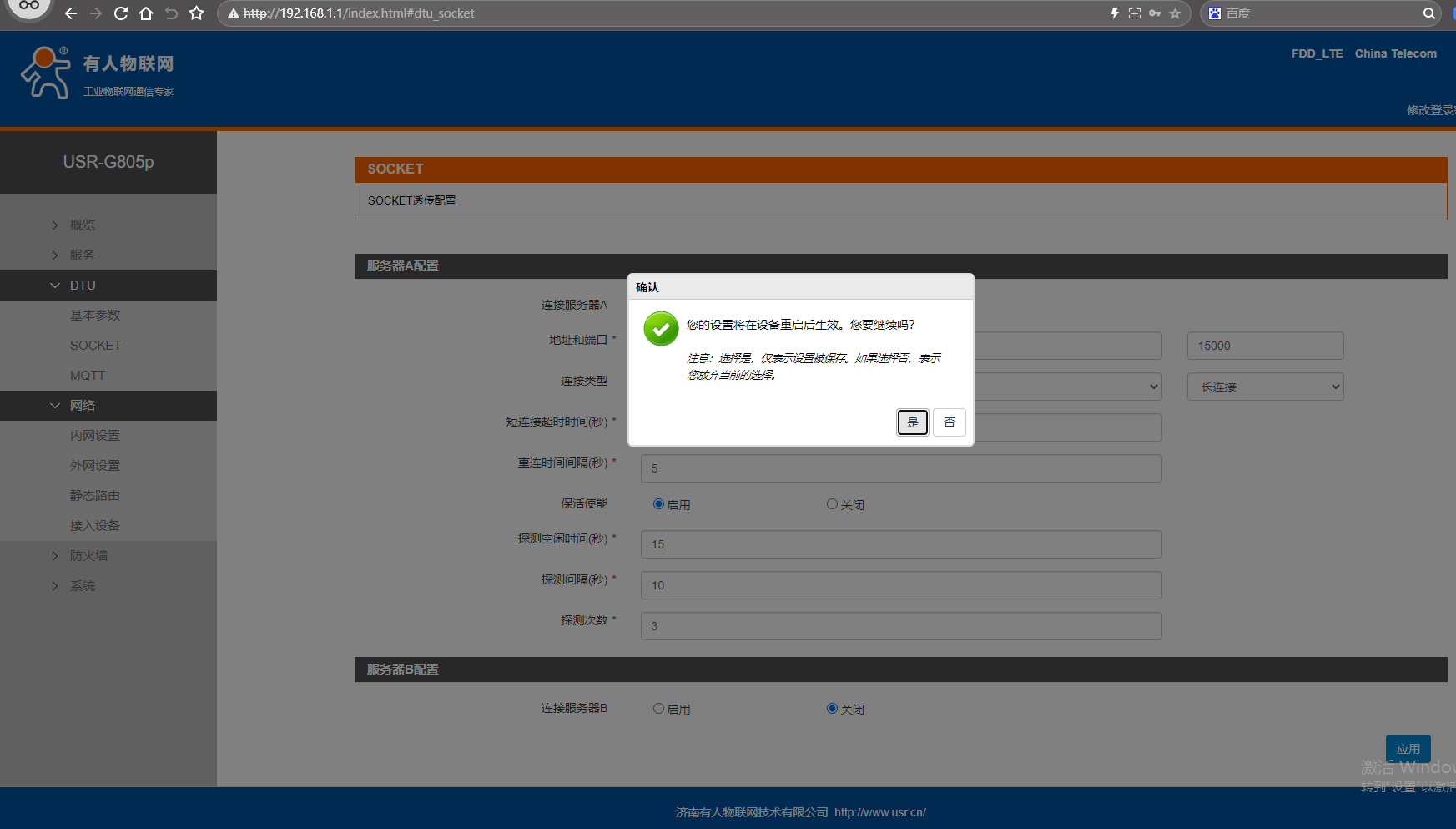

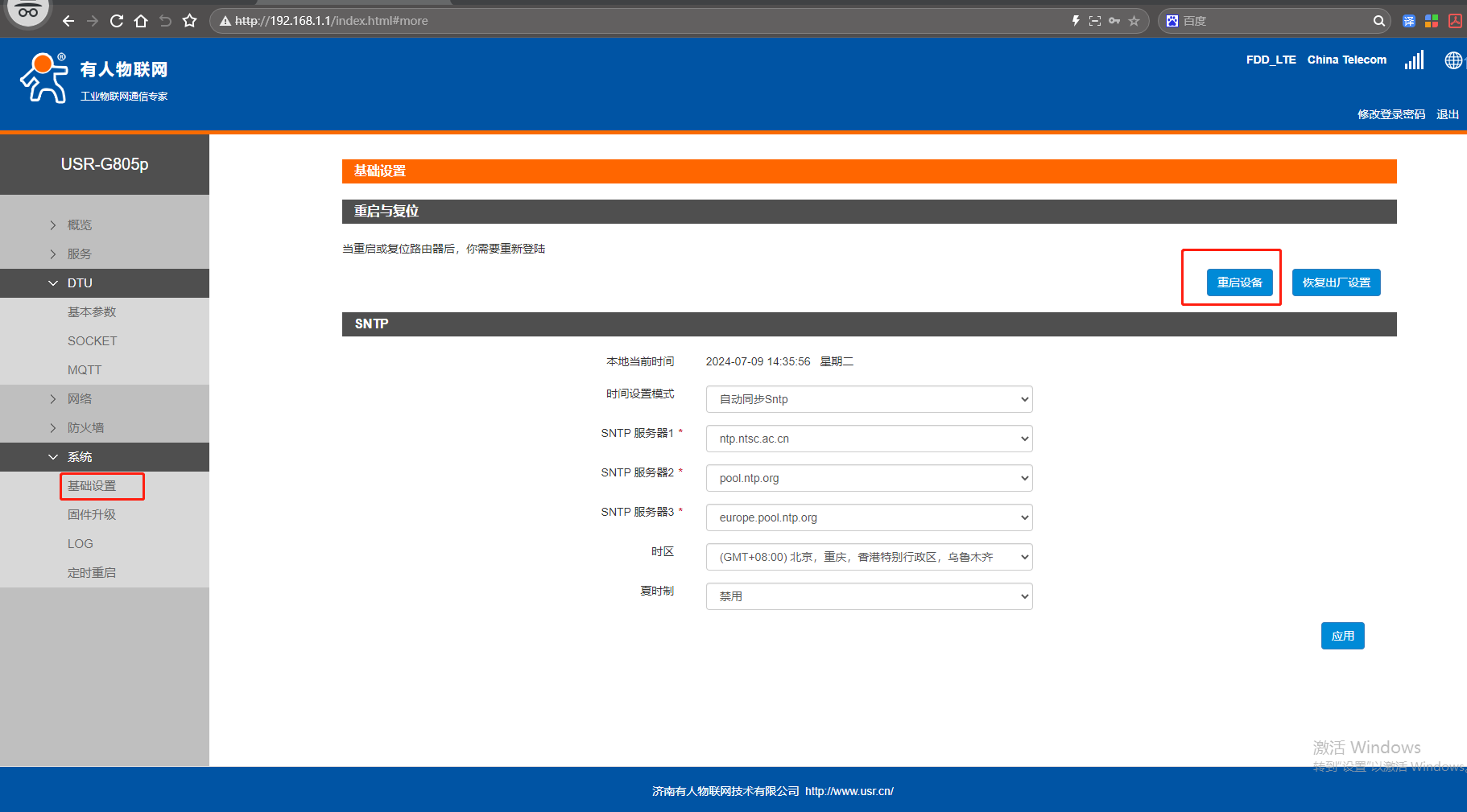

5、網頁重啟

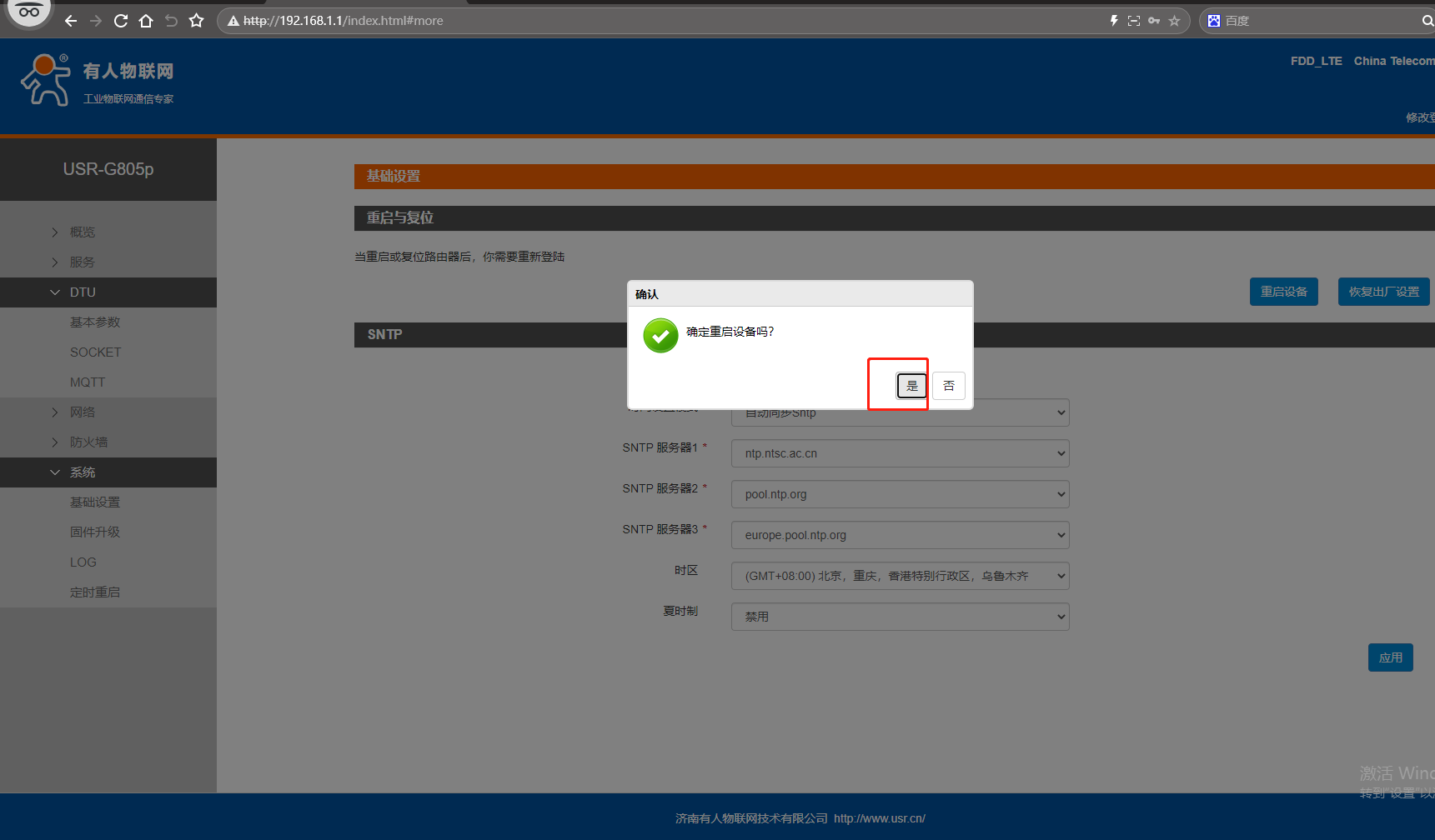

網頁點擊系統，點擊基礎設置，點擊重啟設備。

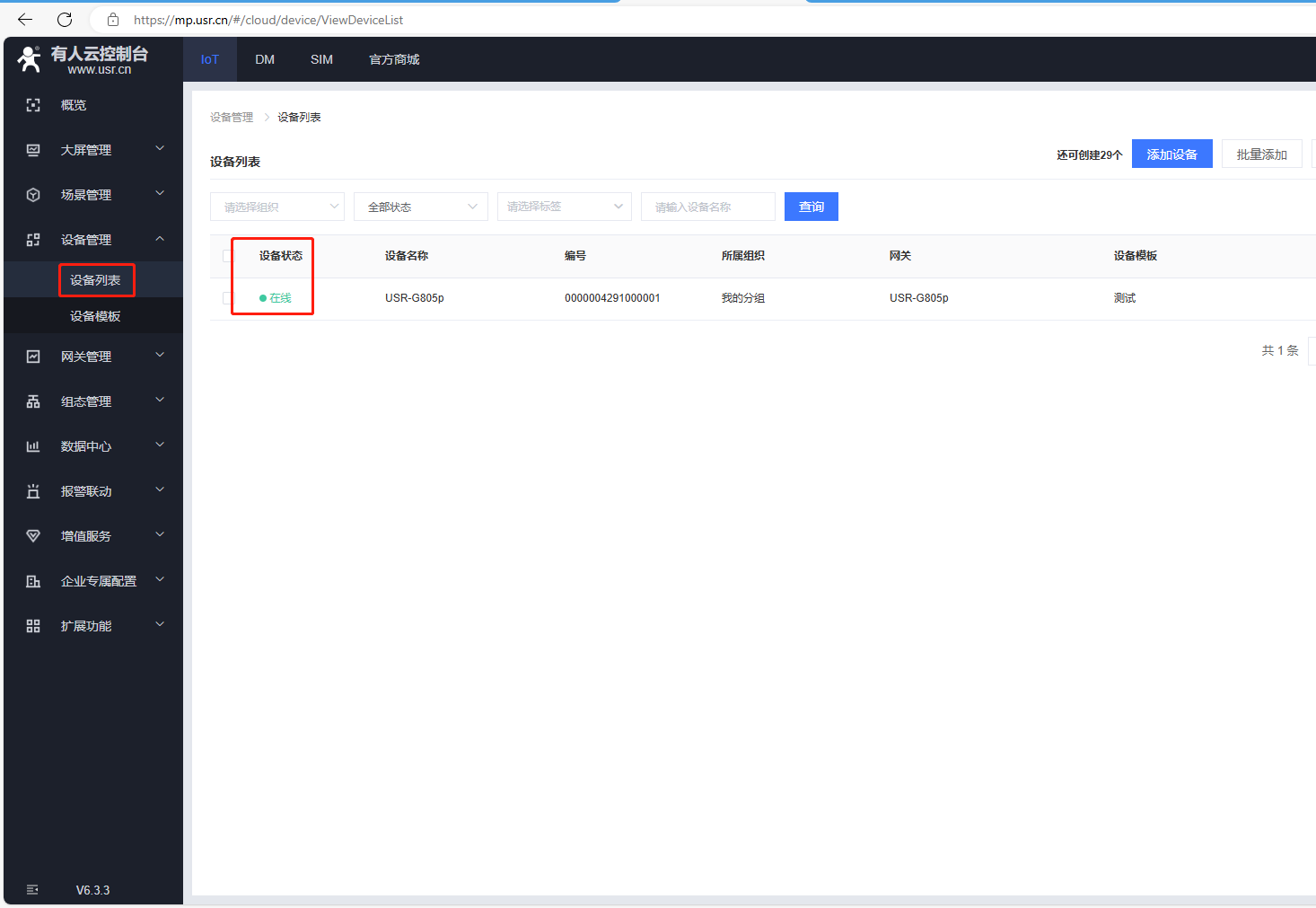

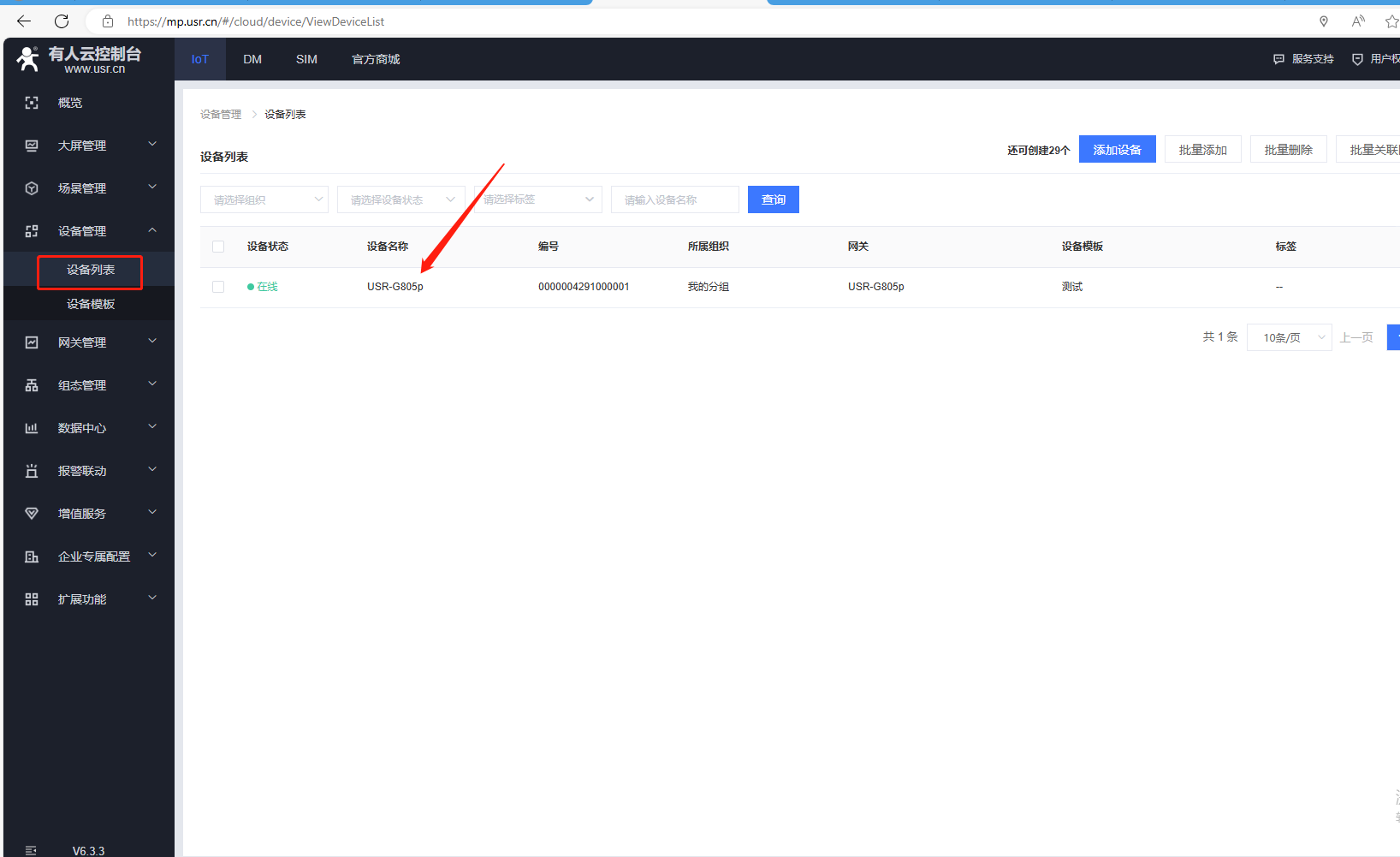

6、返回設備列表，點擊設備名稱，可以去查看變量當前值。
五、數據調試

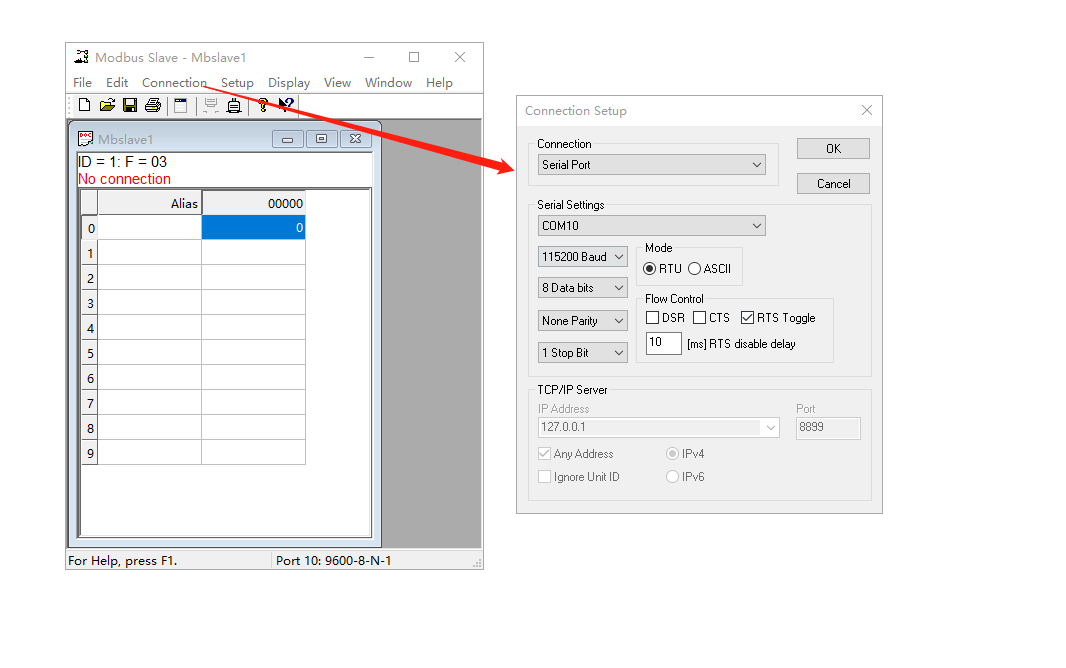

1、打開串口軟件MODBUS slave軟件，配置參數

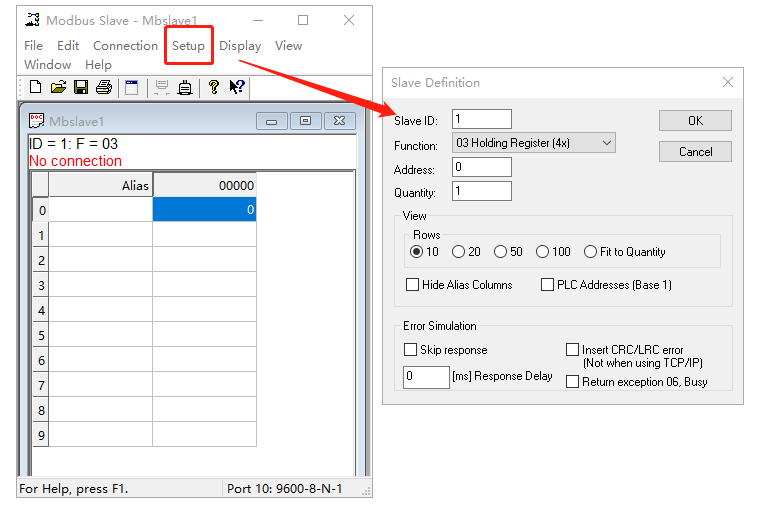

（1）點擊Setup，Slave ID從機地址用1，Function功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。
就是模擬從機地址1，采集1個寄存器地址0的數據。
（2）點擊Connection,選擇串口，對應USR-G805p所接USB-RS485串口線的COM口號，串口參數和USR-G805p串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

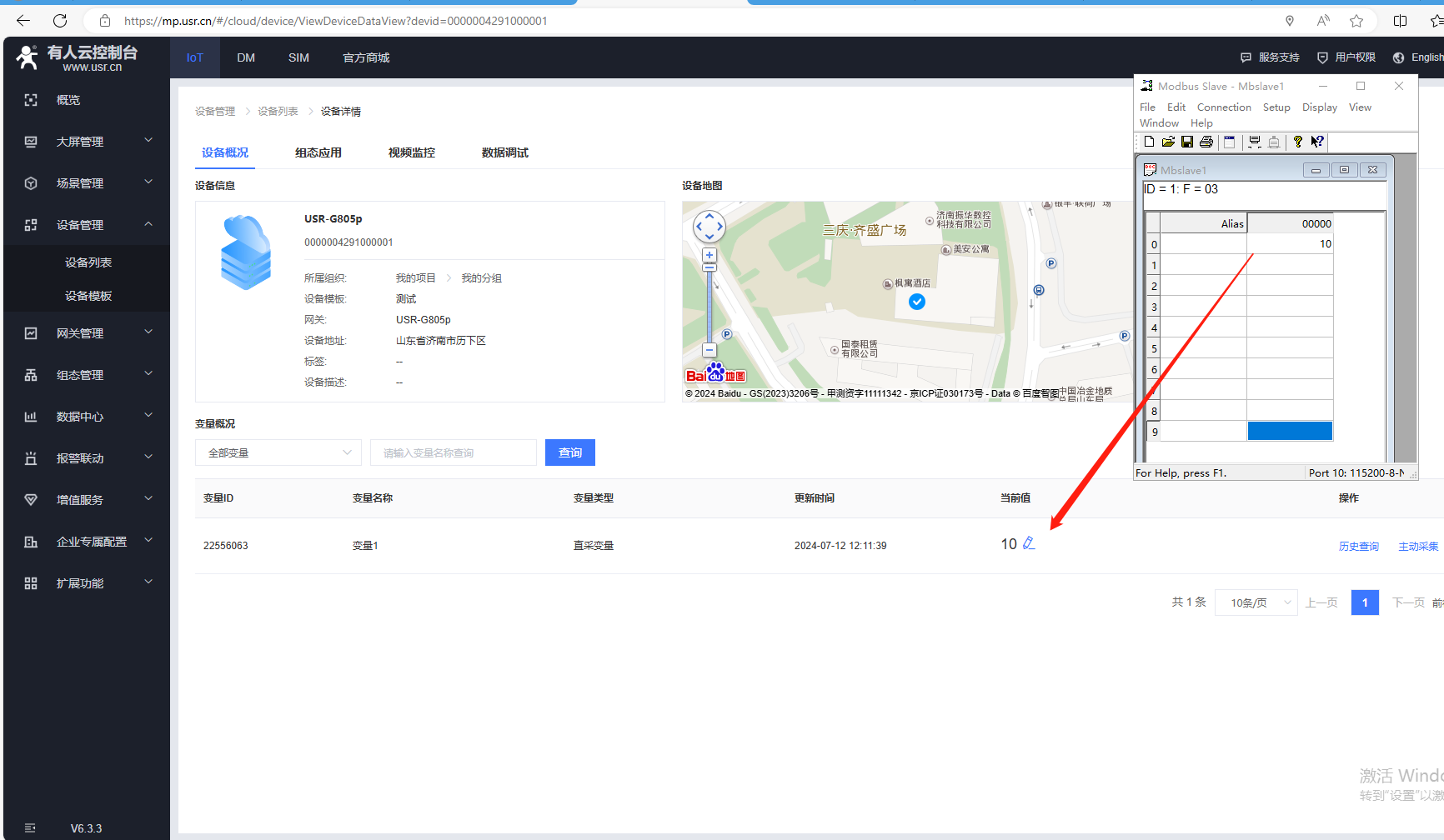

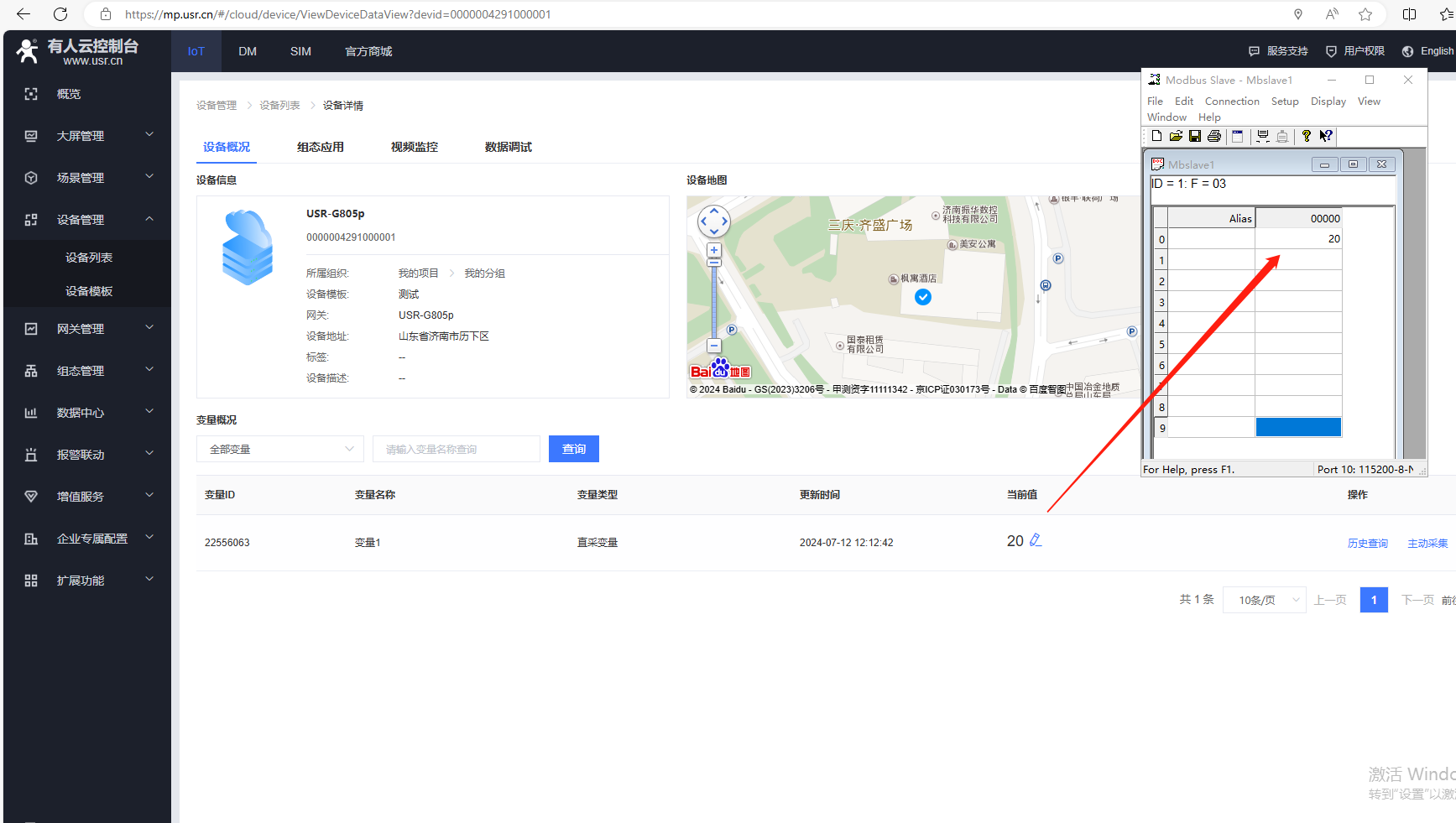

2、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

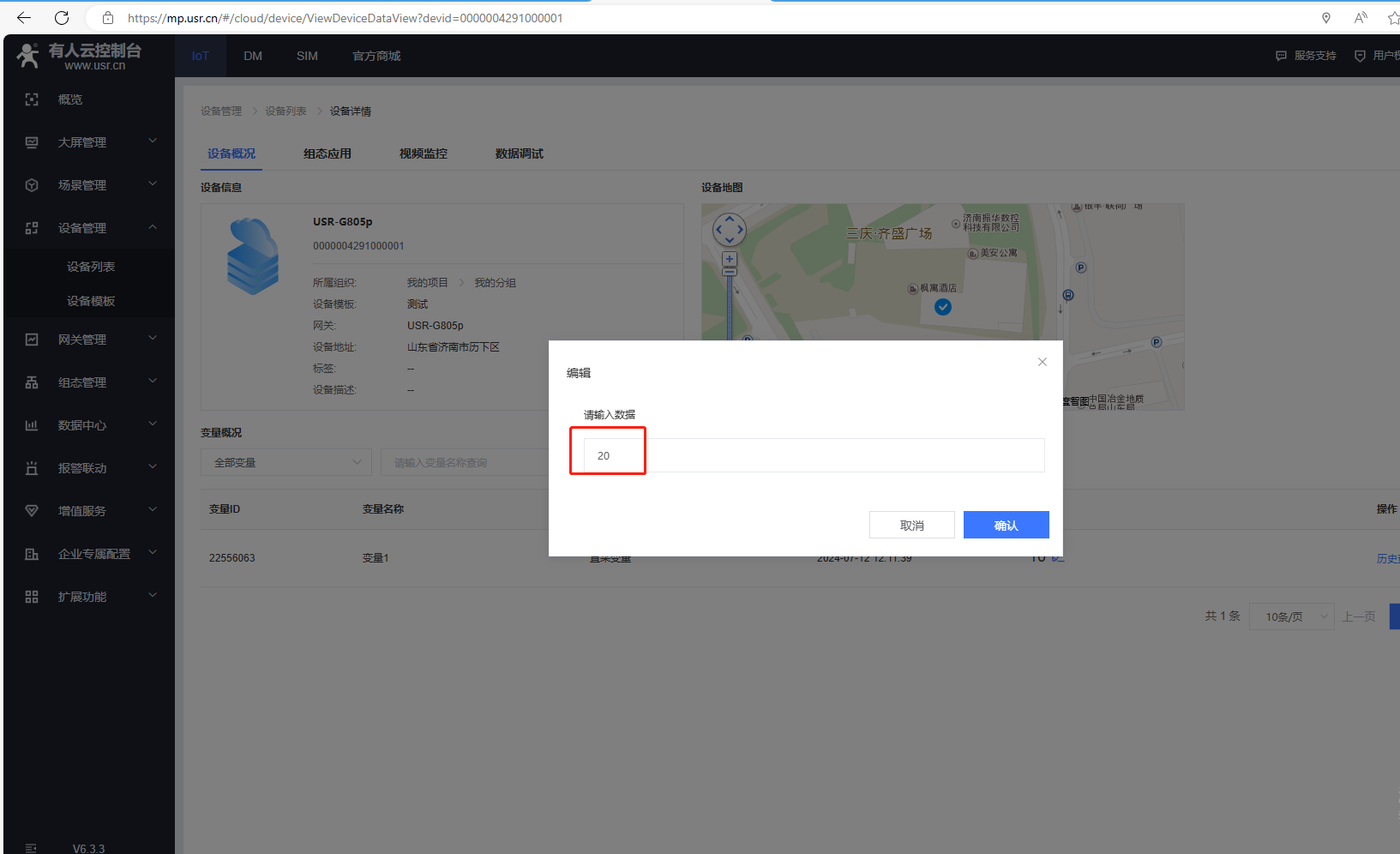

3、有人云寫數據20，MODBUS slave數據變為20。
4、有人云數據調試功能
可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。
5、數據中心，歷史記錄查看歷史曲線和歷史數據
編寫人：金志方 編寫日期：2024-07-12
審核人：金志方 審核日期：2024-07-12
訂正版本：V1.0 訂正內容：初稿
