USR-DR154掃碼配置短信透?jìng)髂Ｊ绞纠?/span>

備注：USR-DR154支持有人公司的內置SIM卡聯網。內置卡不能發送短信，測試短信透?jìng)鞴δ埽枰迦肟梢园l(fā)送短信的手機卡。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://m.bbxnc.com/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://m.bbxnc.com/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://m.bbxnc.com/Download/984.html

USR-DR154 設置軟件（新）：http://m.bbxnc.com/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://m.bbxnc.com/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://m.bbxnc.com/Download/27.html

二、硬件連接

1、所需物品

USR-DR154 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

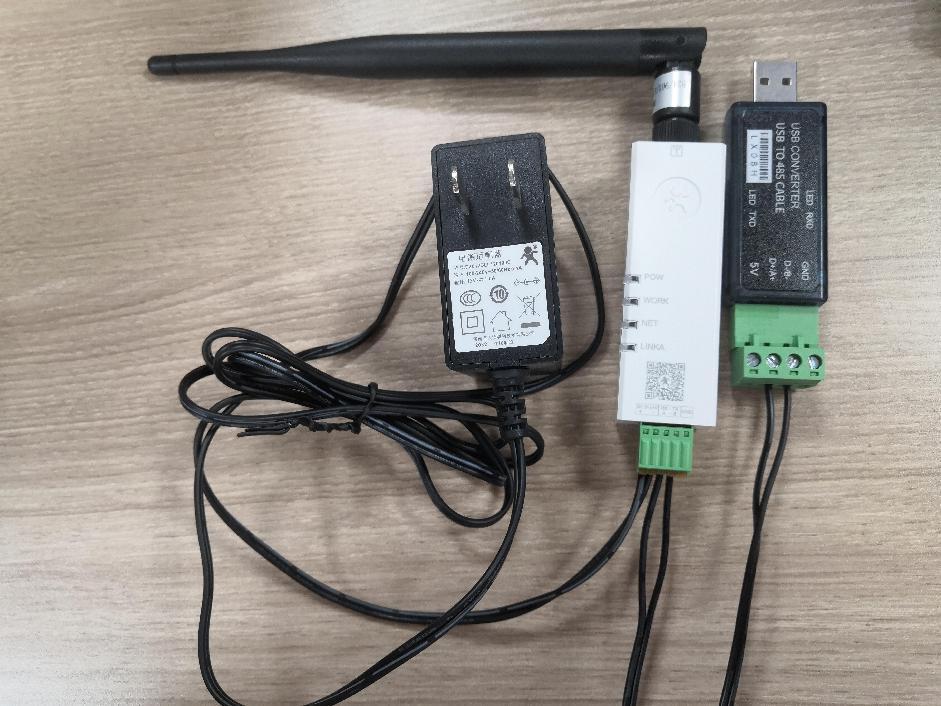

2、硬件連接

有人電源適配器2根線，帶一段一段白線色環的是正極，不帶白線色環的是負極。

USR-DR154的 +（正極）接電源適配器正極。

USR-DR154的 -（負極）接電源適配器負極。

USR-DR154的A接USB-RS485串口線的A

USR-DR154的B接USB-RS485串口線的B

GND不用接。

USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR154的串口。

3、查看端口號

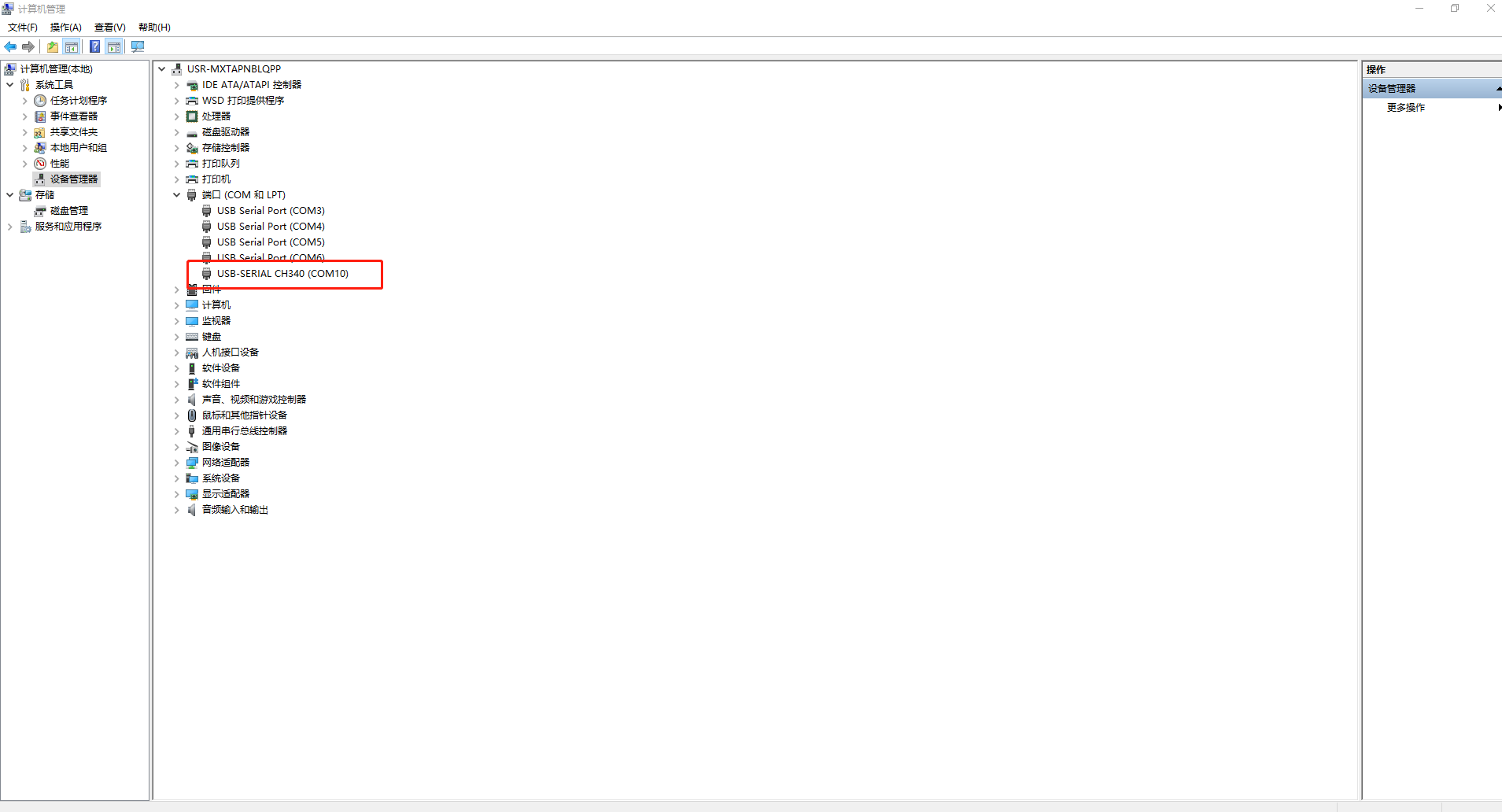

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR154的USB-RS485串口線COM口號，COM10。

三、USR-DR154掃碼配置

1、微信小程序配置功能介紹：

注：DR15X 標準版支持微信小程序配置功能。

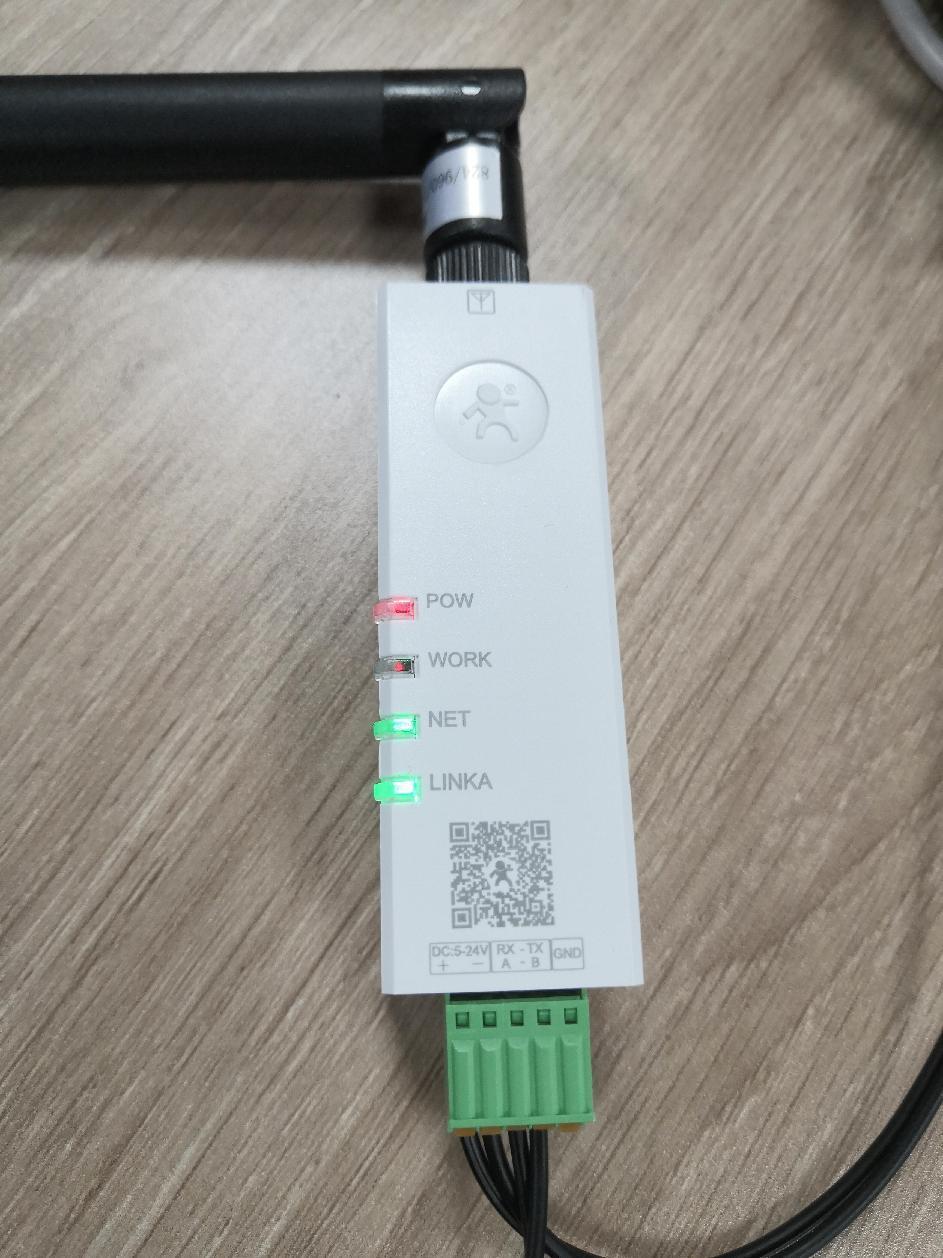

用戶可以直接通過手機微信掃描產品正面的二維碼，通過微信小程序快速配置參數和調試設備，讓 DTU 的配置從此告別繁瑣。

2、使用微信掃一掃功能掃描產品正面的二維碼，即進入微信小程序“聯博士配置 工具”

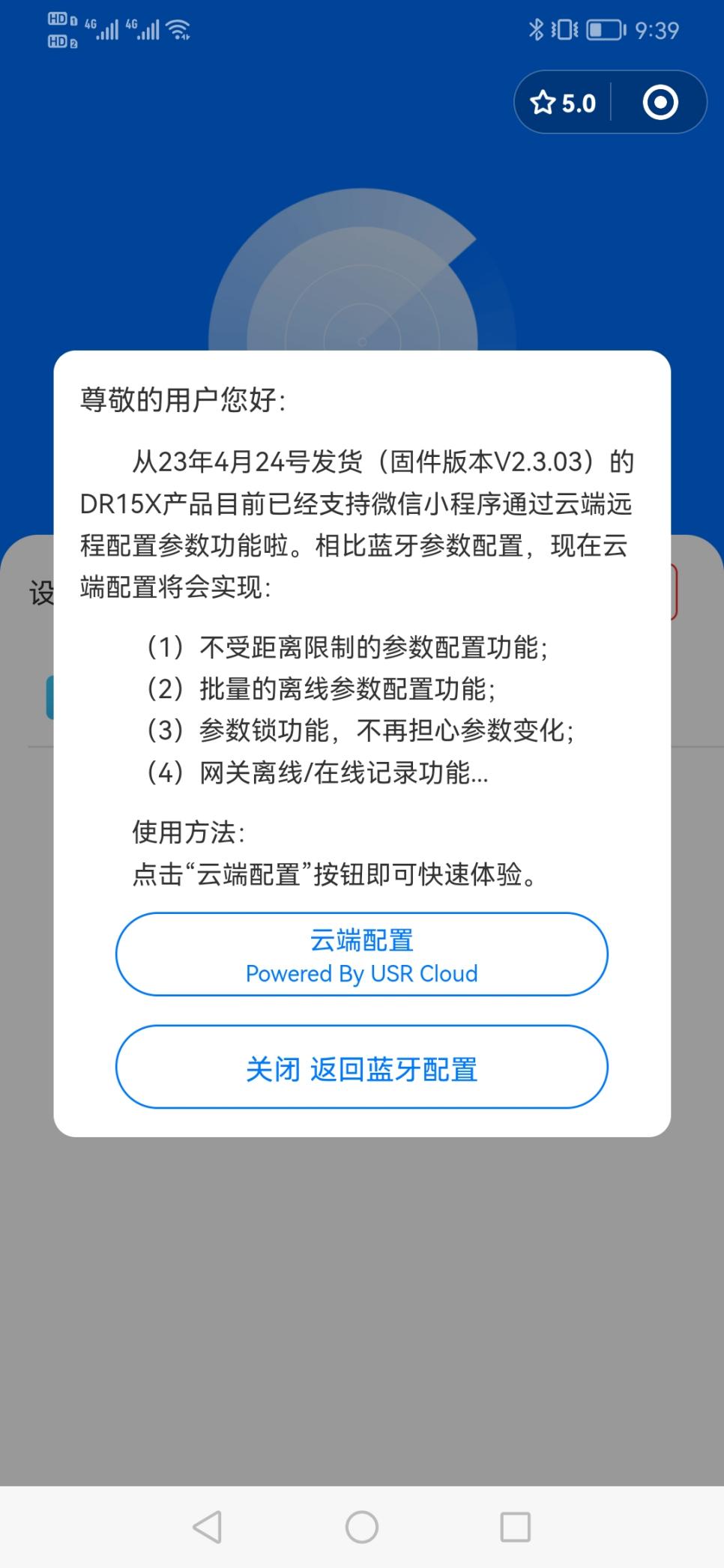

3、點擊關閉 返回藍牙配置

4、打開手機藍牙功能，同時給微信的藍牙權限打開

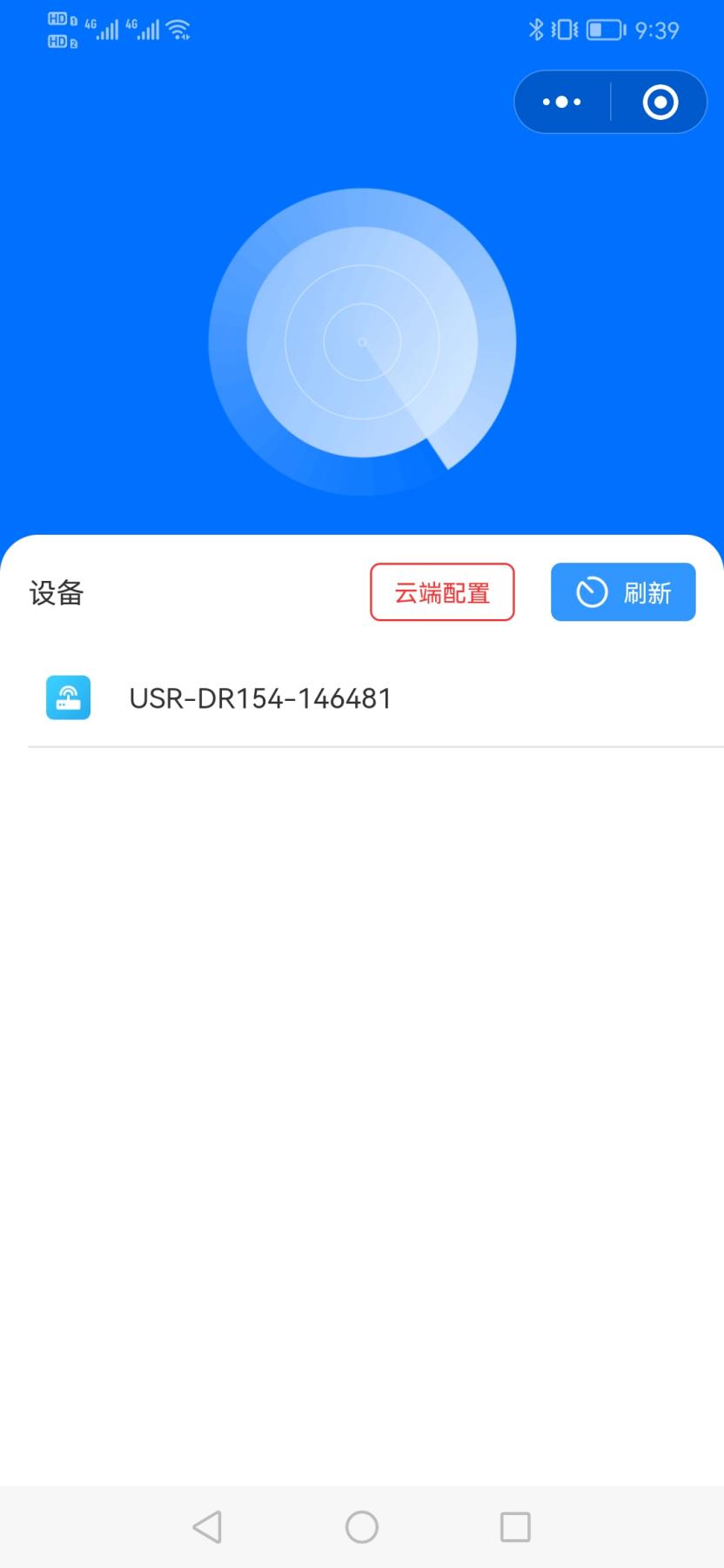

5、搜到設備名稱

微信小程序“聯博士配置工具”自動掃描手機旁邊的 DTU 設備，其中每一臺設備都有不同的藍牙名稱，該藍牙名稱為“USR-DR15X- 設備 IMEI 號后六位”，便于用戶可以正常識別該配置哪一臺 DTU 設備。

6、點擊設備名稱，會提示連接藍牙中

點擊微信小程序“聯博士配置工具”中掃描到的 DTU 設備名稱。

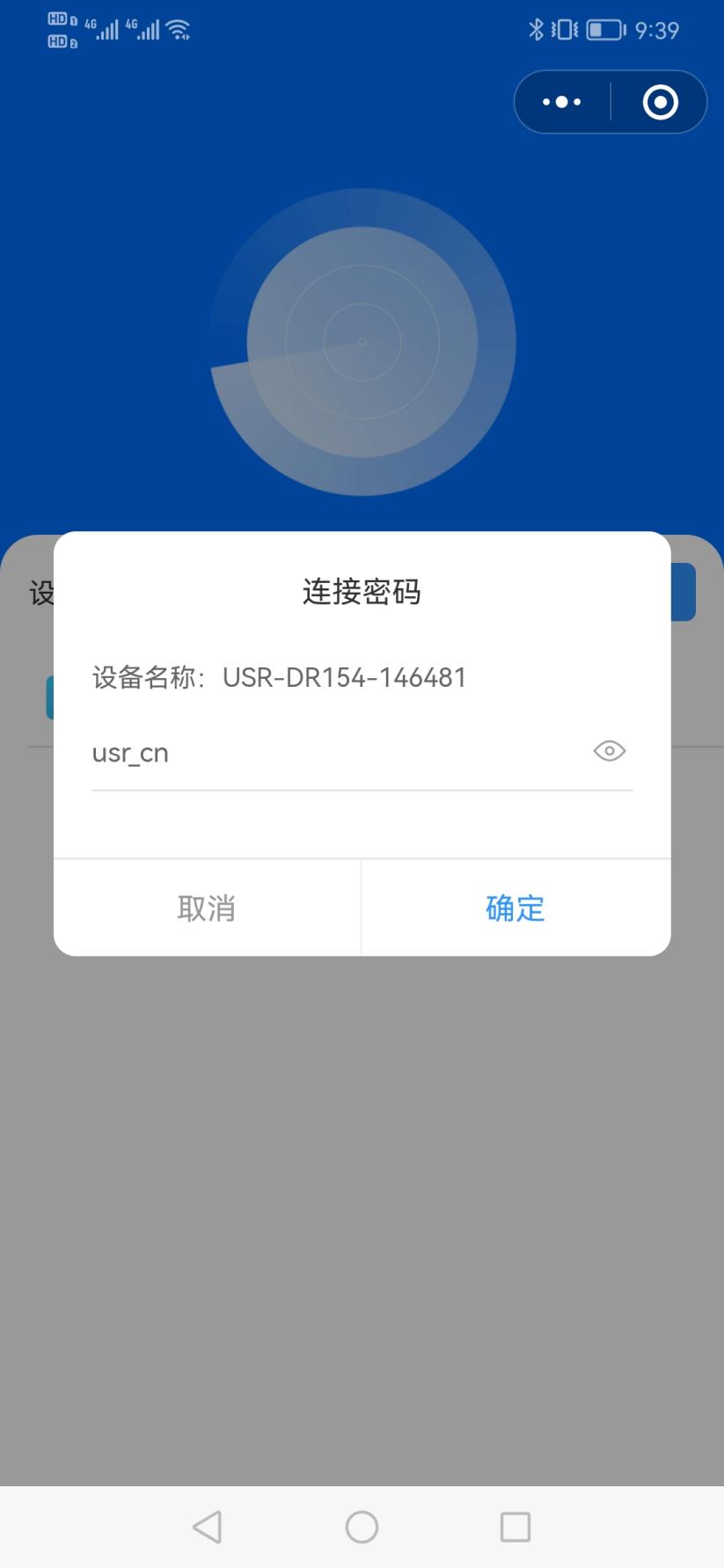

7、輸入連接密碼

若第一次連接，則會彈出彈框，需輸入連接密碼進行驗證，連接 密碼初始值為“usr_cn”，密碼可以在進入微信小程序后重新進行設定（長度為 1~10 位）。第一次連接成功后，設備可自動記錄連接驗 證狀態。再次連接時，“聯博士配置工具”會自動進入主界面。

8、點擊參數設置

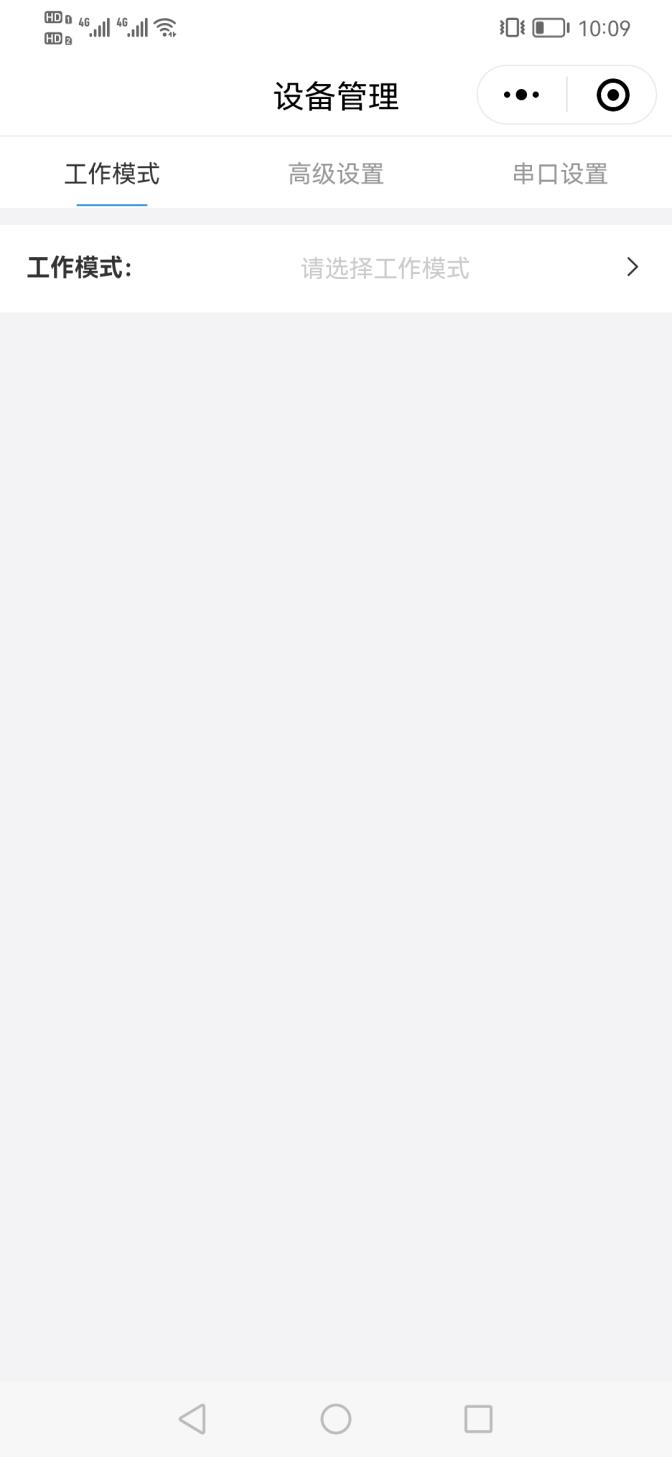

微信小程序“聯博士配置工具”的主界面如下圖所示：

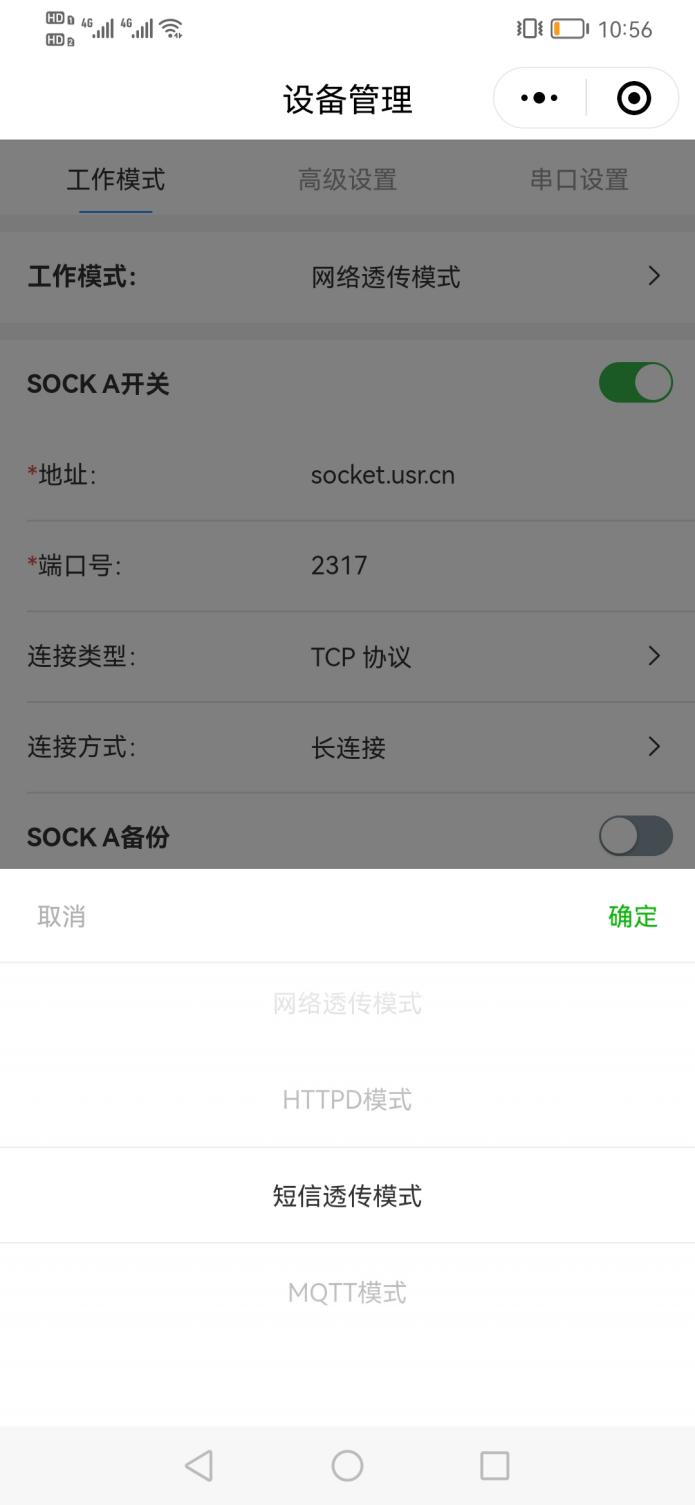

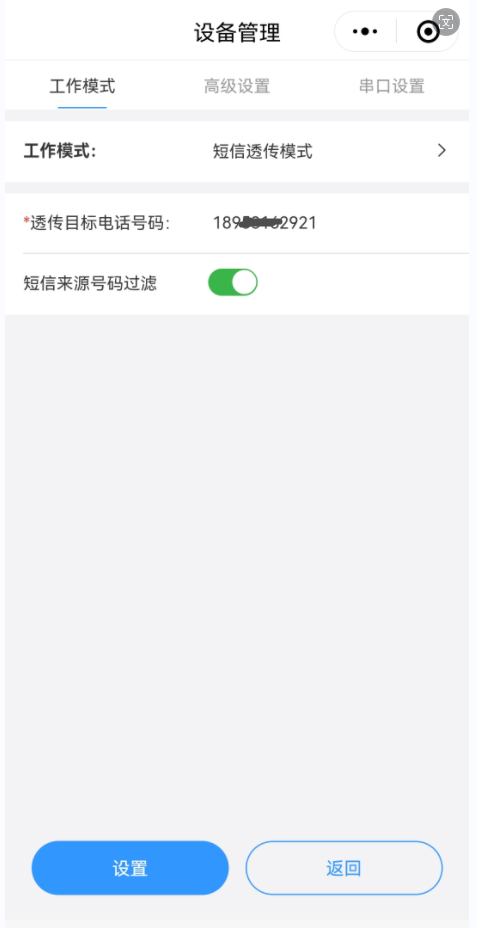

9、點擊工作模式，選擇短信透?jìng)髂Ｊ剑c(diǎn)擊確定

10、透?jìng)髂繕?biāo)電話號碼填入要接收短信的手機號碼

11、點擊串口設置，查看串口波特率115200，實際測試需要修改USR-DR154的波特率，改的和所接485串口設備一致，其他參數保持默認。

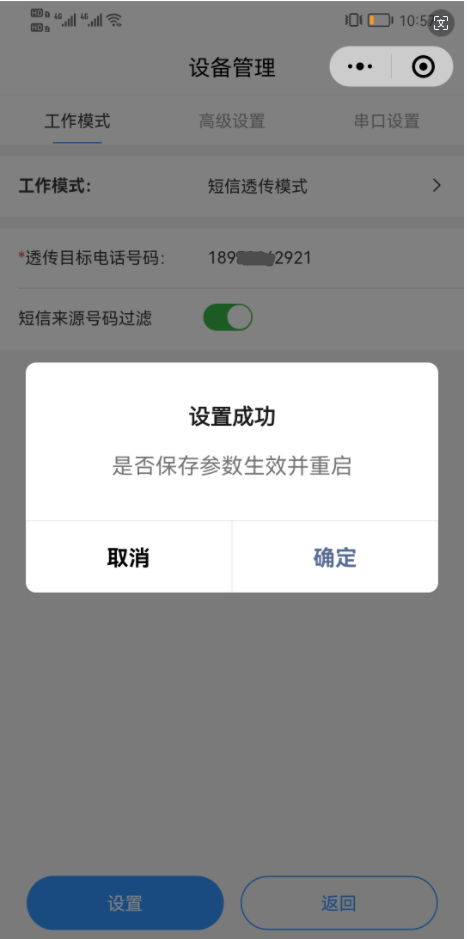

12、參數確認完成之后，點擊聯博士配置工具的設置，提示設置成功，是否保存參數生效并重啟，點擊確定。USR-DR154參數設置并自動重啟。

四、功能調試

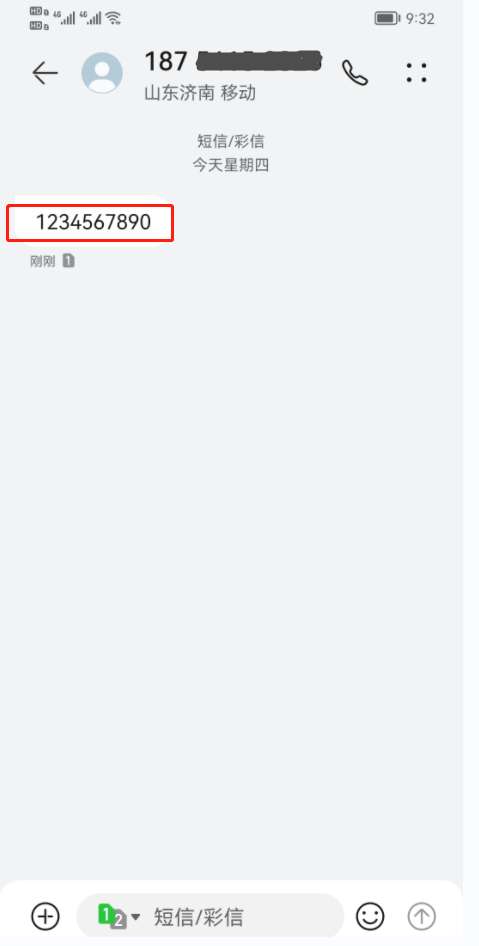

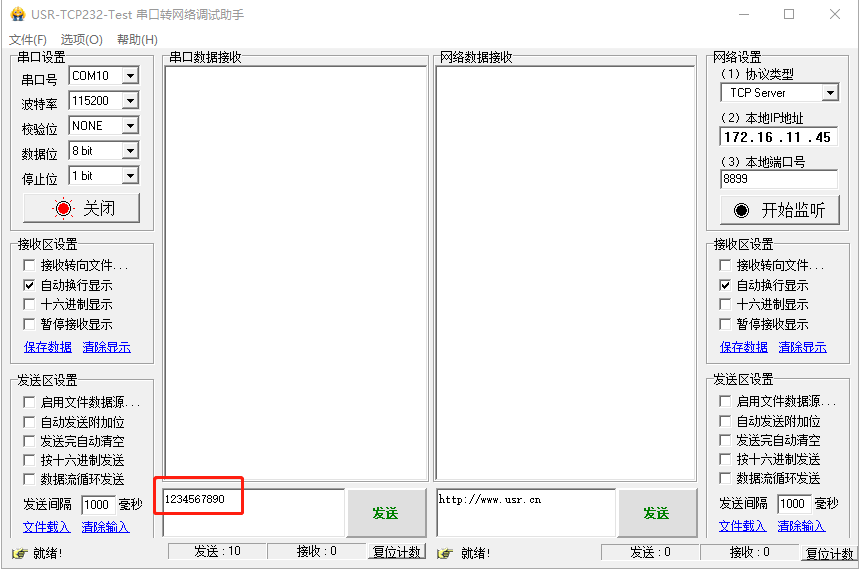

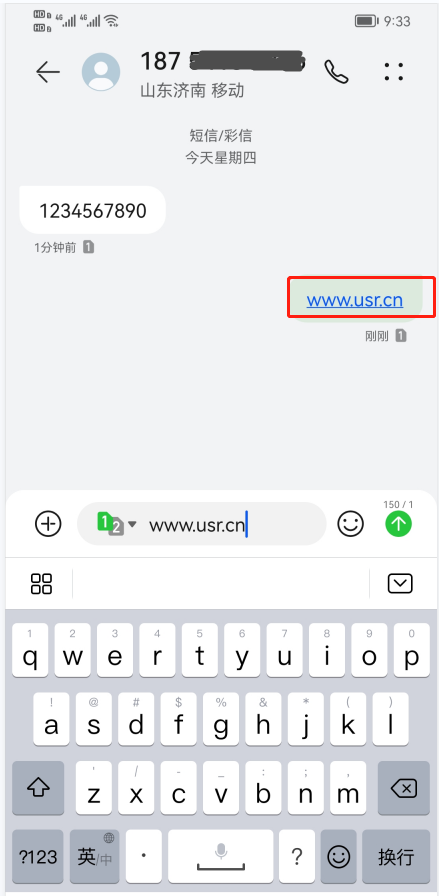

1、USR-DR154串口接USB-RS485串口線，打開USR-TCP485-TEST串口助手，打開串口，發送數據1234567890，目標手機號收到短信。

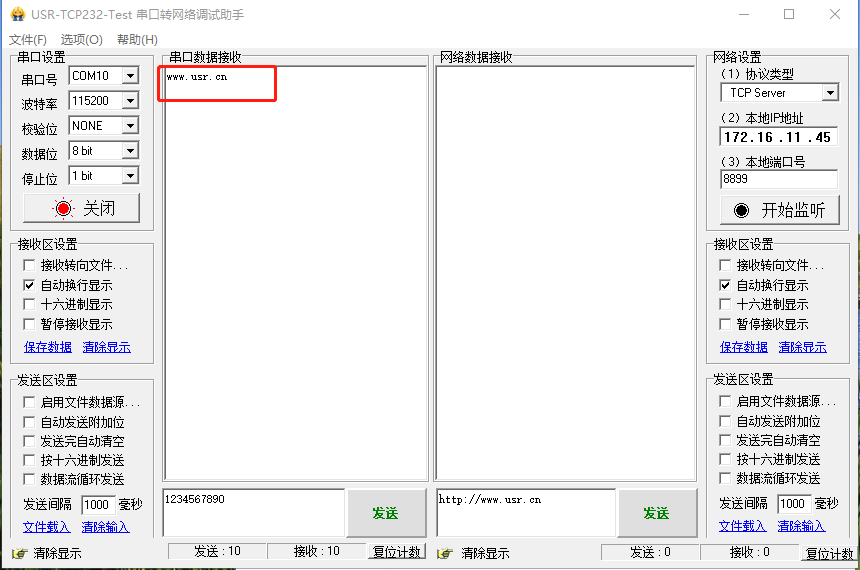

2、USR-DR154串口接USB-RS485串口線，打開USR-TCP485-TEST串口助手，打開串口，目標手機向插入U(xiǎn)SR-DR154里面的SIM卡手機號發送短信m.bbxnc.com，USR-DR154串口接收到數據m.bbxnc.com。

編寫人：金志方 編寫日期：2024-04-12

審核人：金志方 審核日期：2024-04-12

訂正版本：V1.0 訂正內容：初稿
