一、 資料下載：
1、USR-DR206-L 點對LG210網關協議說明書官網下載鏈接：
http://m.bbxnc.com/Download/1298.html
2、USR-DR206-L AT指令集官網下載鏈接：http://m.bbxnc.com/Download/1297.html
3、USR-DR206-L 設置軟件官網下載鏈接：http://m.bbxnc.com/Download/1301.html
4、USR-TCP232-TEST串口調試助手軟件官網下載鏈接：http://m.bbxnc.com/Download/27.html
5、USR-LG210-L（二期）使用說明書：http://m.bbxnc.com/Download/1173.html
6、USR-LG210-L （二期）網關AT指令集：http://m.bbxnc.com/Download/1174.html
7、USR-LG210-L（二期）設置軟件USR-Lora_setup_V1.4.5.zip：http://m.bbxnc.com/Download/1177.html
8、USR-LG210-L（二期）網關對接平臺使用說明書http://m.bbxnc.com/Download/1175.html
9、USR-LG210-L網關技術規范書（二期）http://m.bbxnc.com/Download/1176.html
二、硬件連接：
1、 所需物品：
USR-DR206-L 產品1臺
USR-LG210-L產品 1臺
12V端子供電的電源適配器1個（供電范圍8-24V）給USR-DR206-L供電
12V電源適配器1個 給USR-LG210-L供電
USB-RS485串口線 1條（配置USR-DR206-L參數）
USB-RS485串口線 1條（配置USR-LG210-L參數）
筆記本電腦 1臺
2、 硬件連接：
USR-DR206-L 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上線。電腦打開USR-DR206-L設置軟件。
USR-LG210-L 的232串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上線。電腦打開USR-LG210-L設置軟件。
三、產品參數設置：
1、USR-LG210-L參數設置

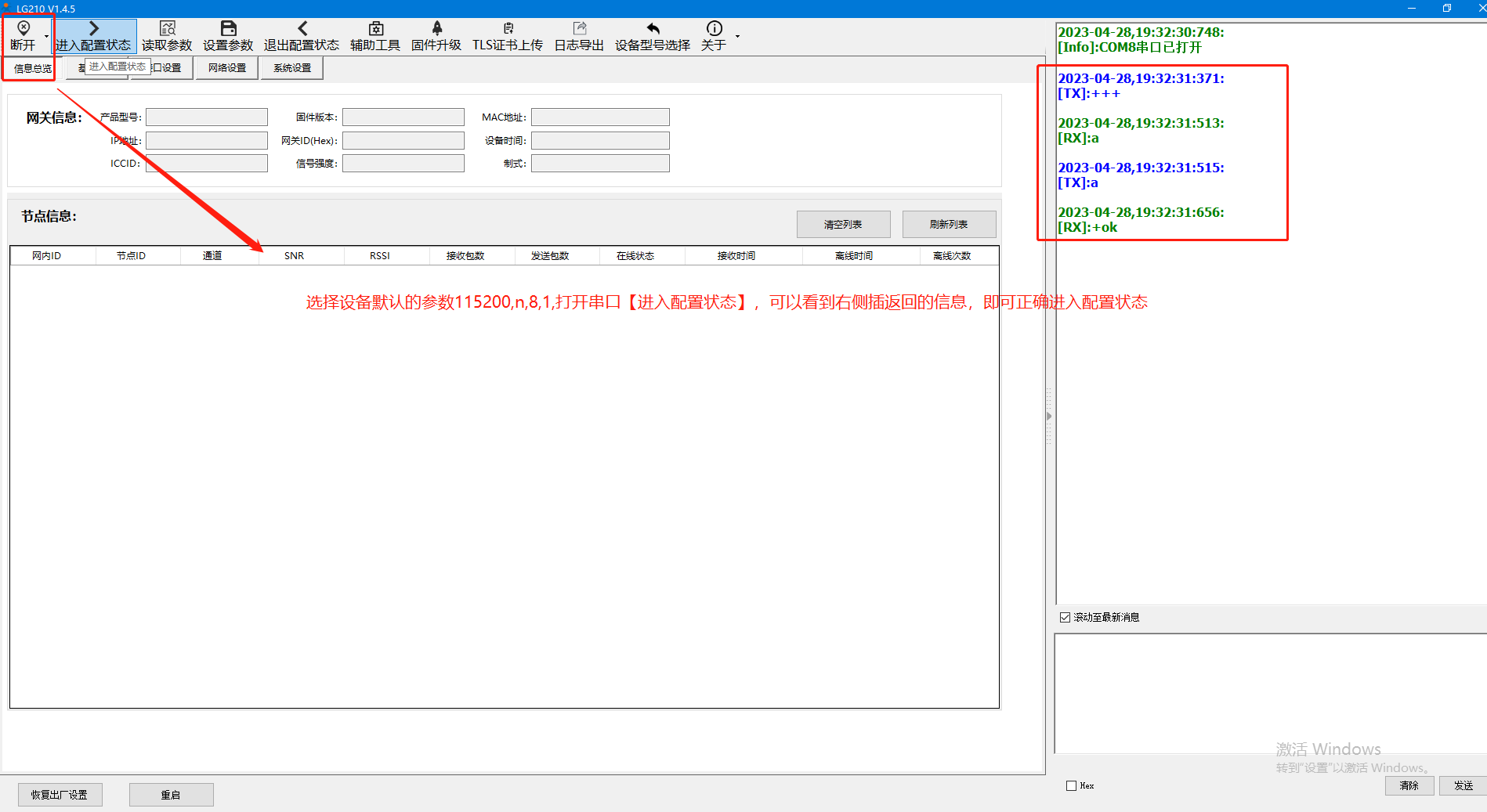

電腦打開USR-LG210-L的設置軟件，選擇對應的串口線COM口號。

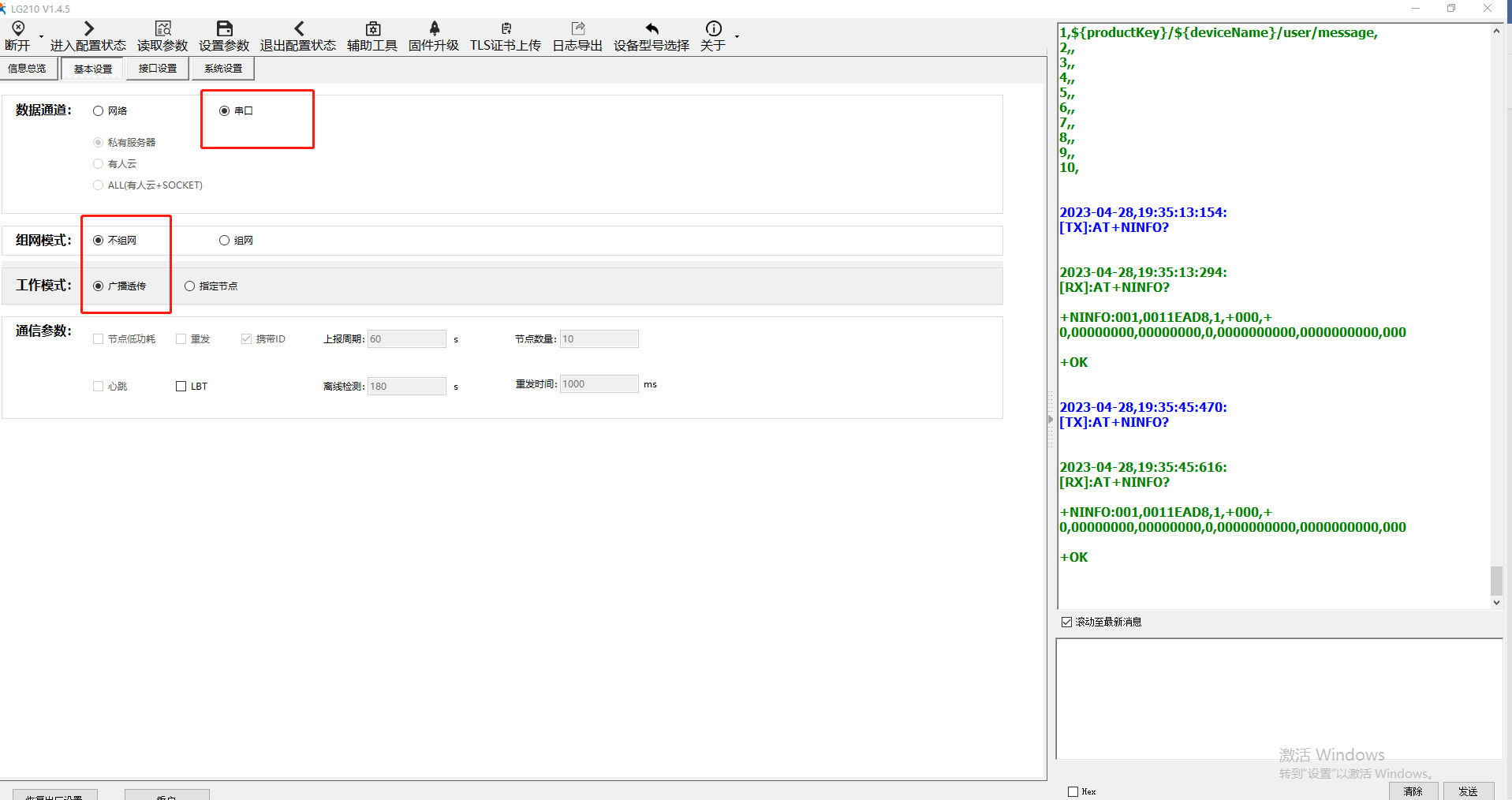

設置【基本設置】：數據通道--串口、不組網、廣播透傳模式

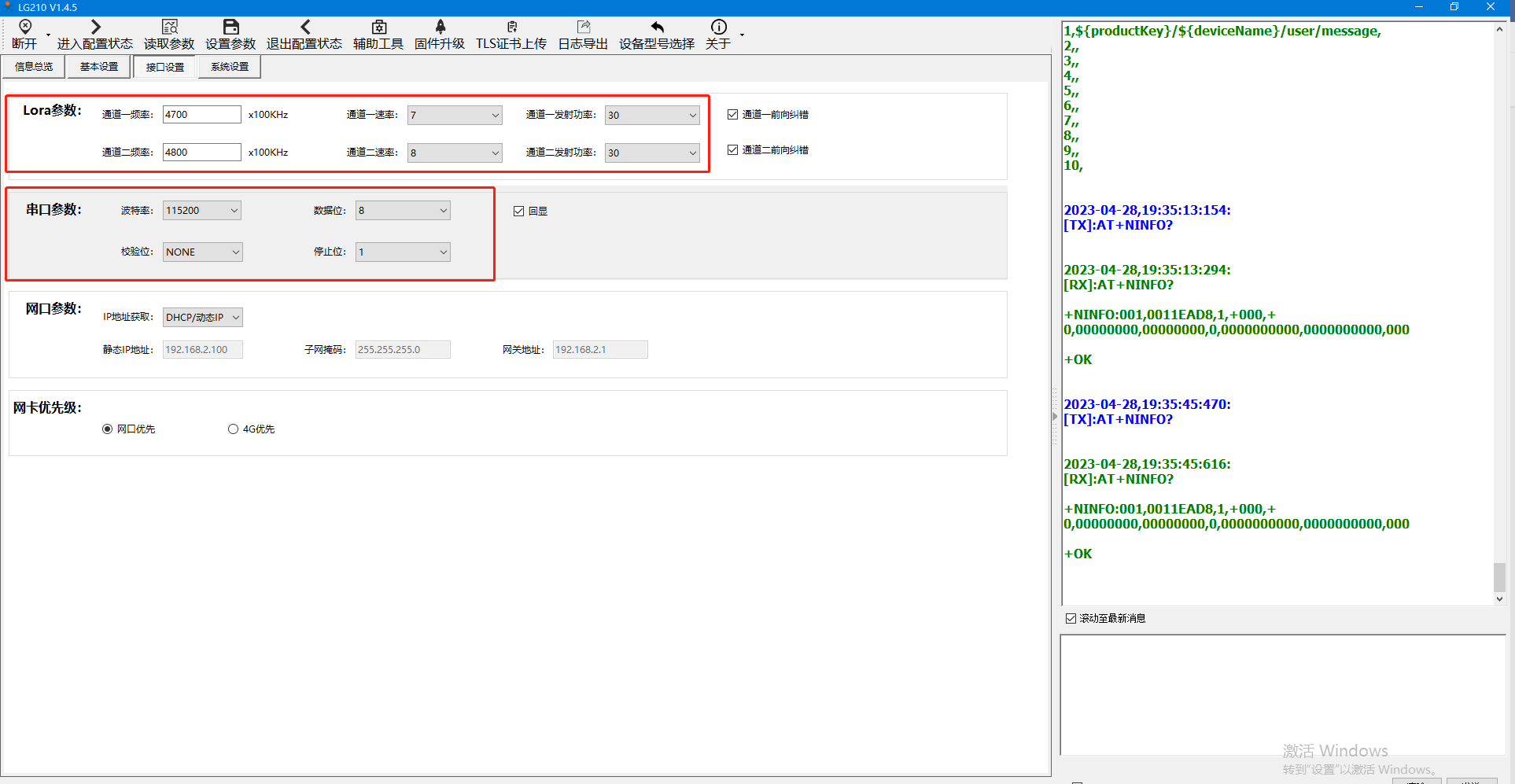

LORA參數注意：節點的通道參數和LG210的參數保持一致，本案例以默認參數為主。
客戶實際使用需要根據現場使用環境進行相應的調整。
串口參數： LG210的波特率數據位校驗位需要和485串口線實際連接的真實上位機的參數保持一致。

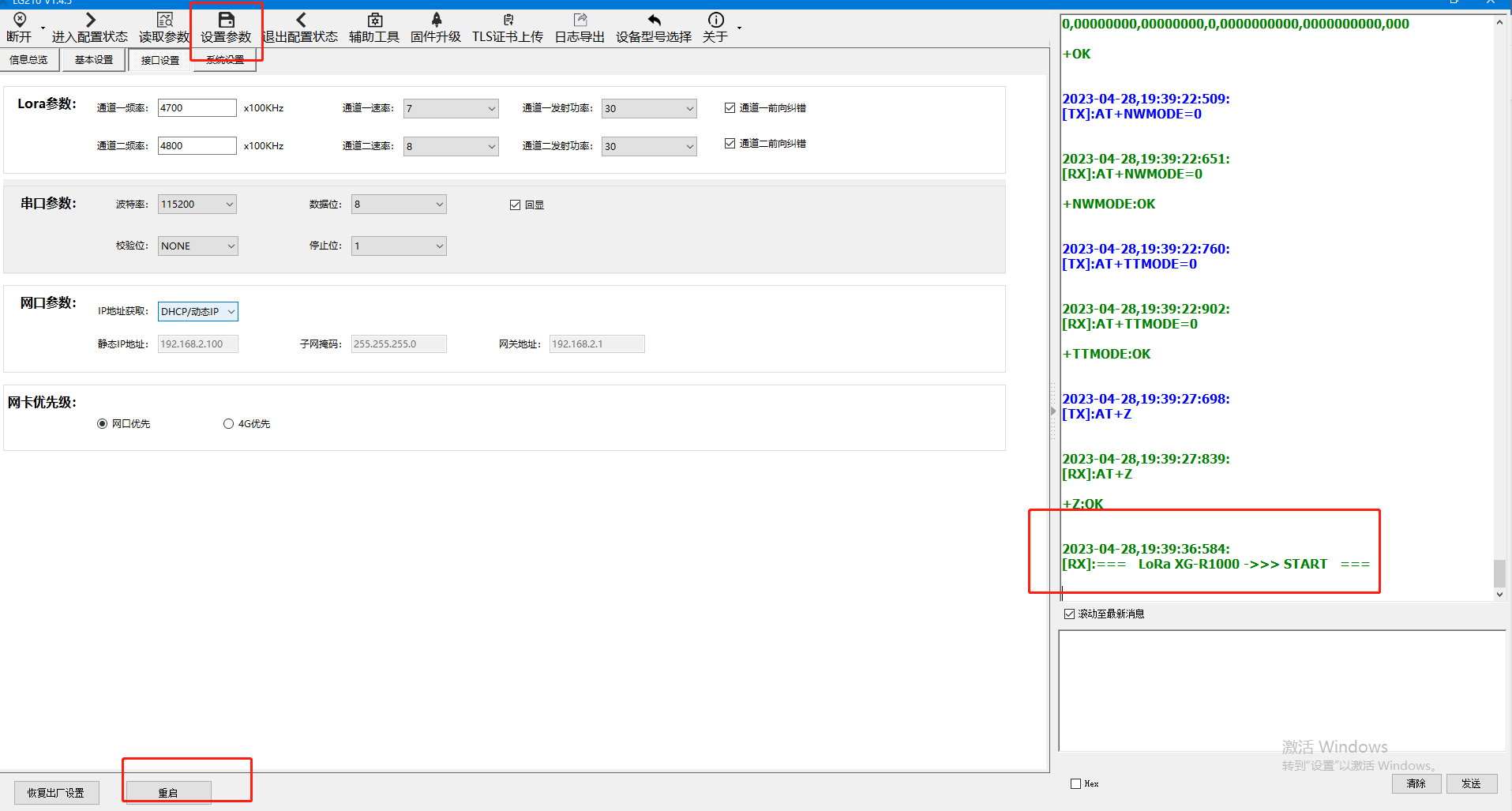

點擊【設置參數】重啟設備，可以看到LG210重啟成功的打印信息。
2、USR-DR206-L參數設置
電腦打開USR-DR206-L的設置軟件，選擇對應的串口線COM口號。

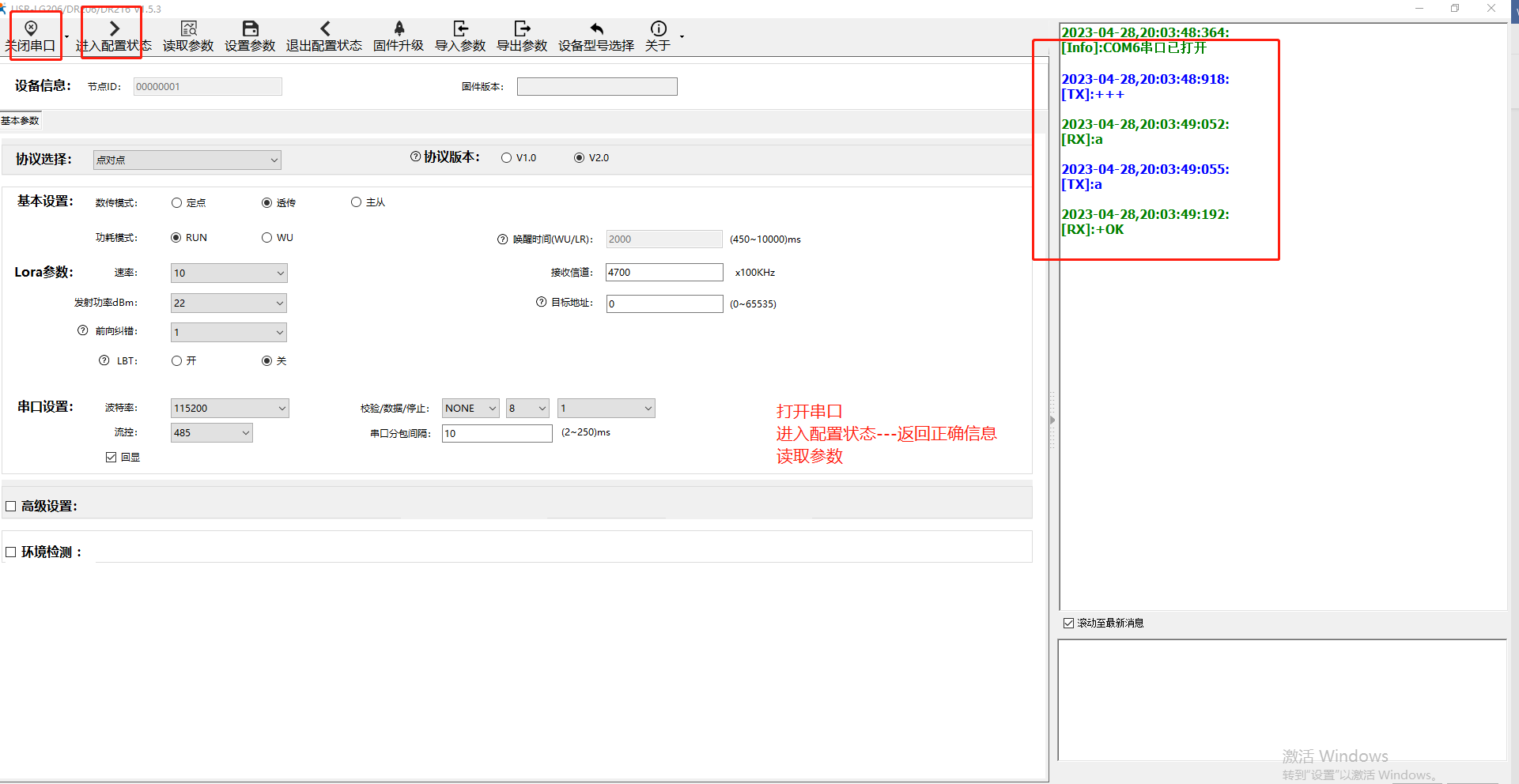

打開串口--進入配置狀態（返回a+ok）--讀取參數

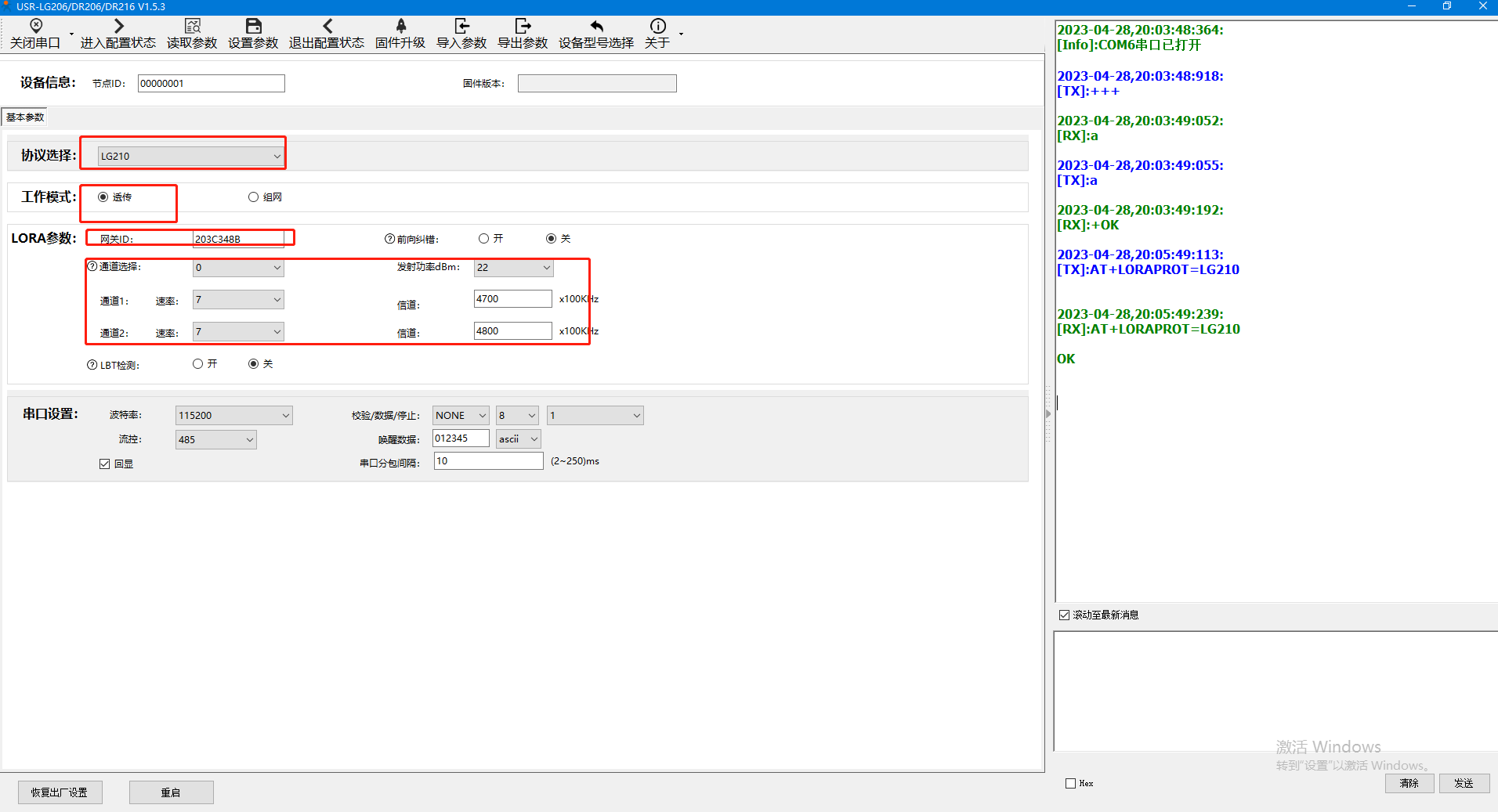

協議選擇：LG210
工作模式：透傳
網關ID： 填寫LG210的網關ID
通道1 通道2的參數和LG210的通道參數保持一致。
注意：節點模組只會選用一個通道的參數工作。通道選擇設置為 0 時模組會隨機選擇通道 1 或通道 2 參數進行通訊；通道選擇設置為1或2時，模組會用指定的通道進行通訊。
串口參數和客戶真實使用的終端設備保持一致，本案例以默認為主。

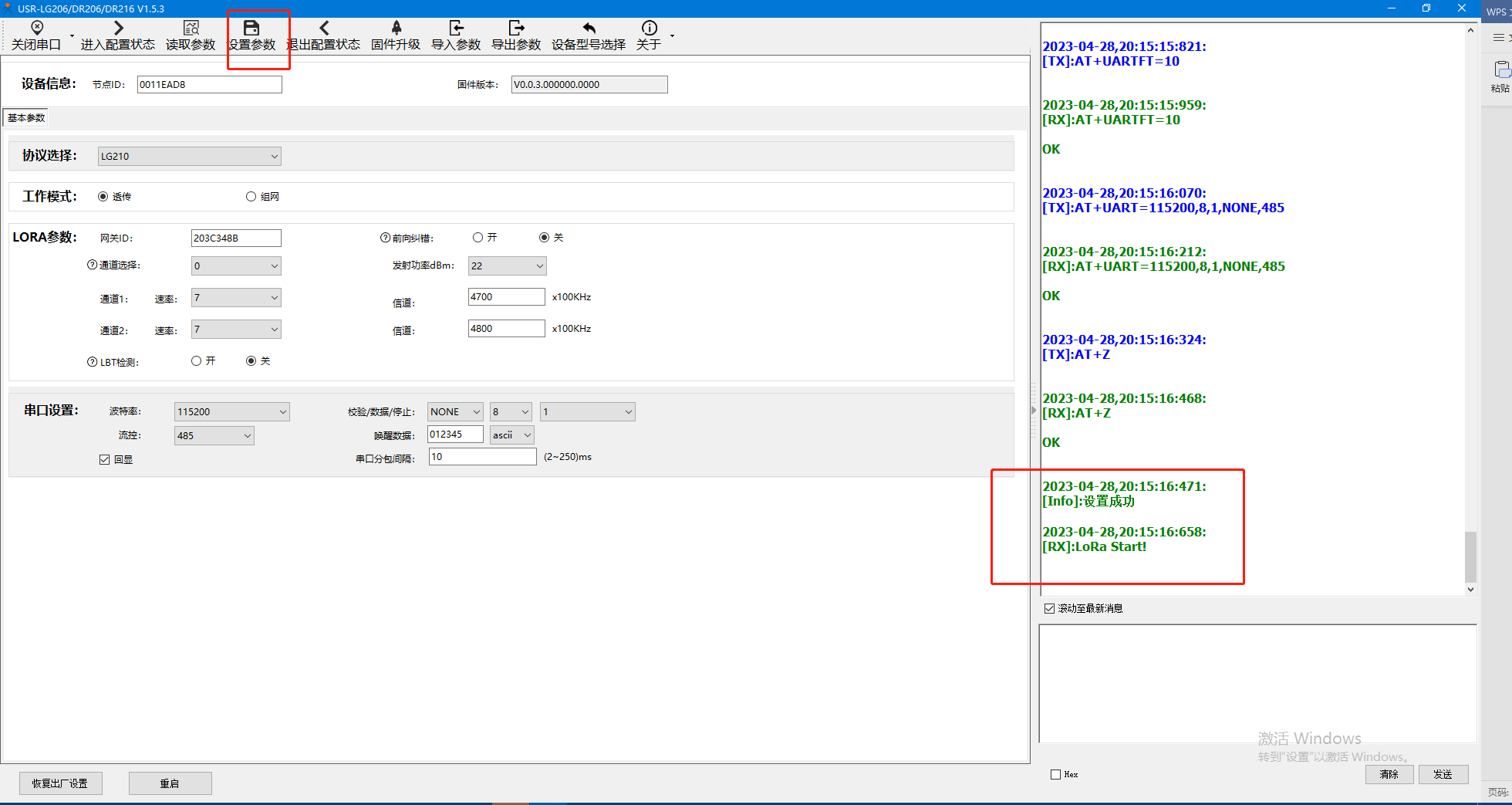

點擊設置參數，重啟設備，可以看到節點重啟成功的啟動信息。
四、功能調試：
1、USR-DR206-L和USR-LG210-L之間功能調試

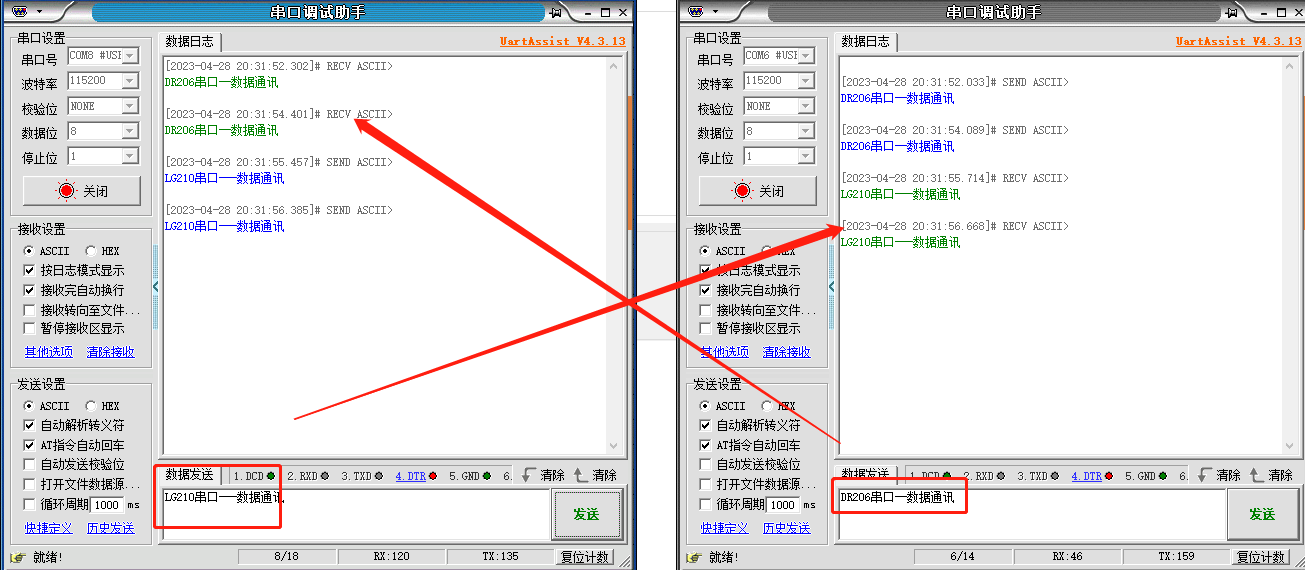

打開兩個串口調試助手，一個是LG210的串口-模擬上位機，一個是DR206的串口--模擬終端設備，測試節點和網關之間的串口廣播通訊。
2、數據通訊
五、測試結論：
1、結論
實現 USR-DR206-L 模組和 USR-LG210 網關通訊。發送和接收需滿足以下條件：
a. 速率等級相同
b. 信道一致
c. 模組協議選擇 LG210
經過測試數據可以正常通訊。
撰寫人：于冰
