一、資料下載

說明書：http://m.bbxnc.com/Download/1256.html

硬件手冊：http://m.bbxnc.com/Download/1263.html

設置軟件：http://m.bbxnc.com/Download/257.html

調試助手：http://m.bbxnc.com/Download/27.html

虛擬串口軟件：http://m.bbxnc.com/Download/31.html

二、有人云操作

1.注冊有人云賬號

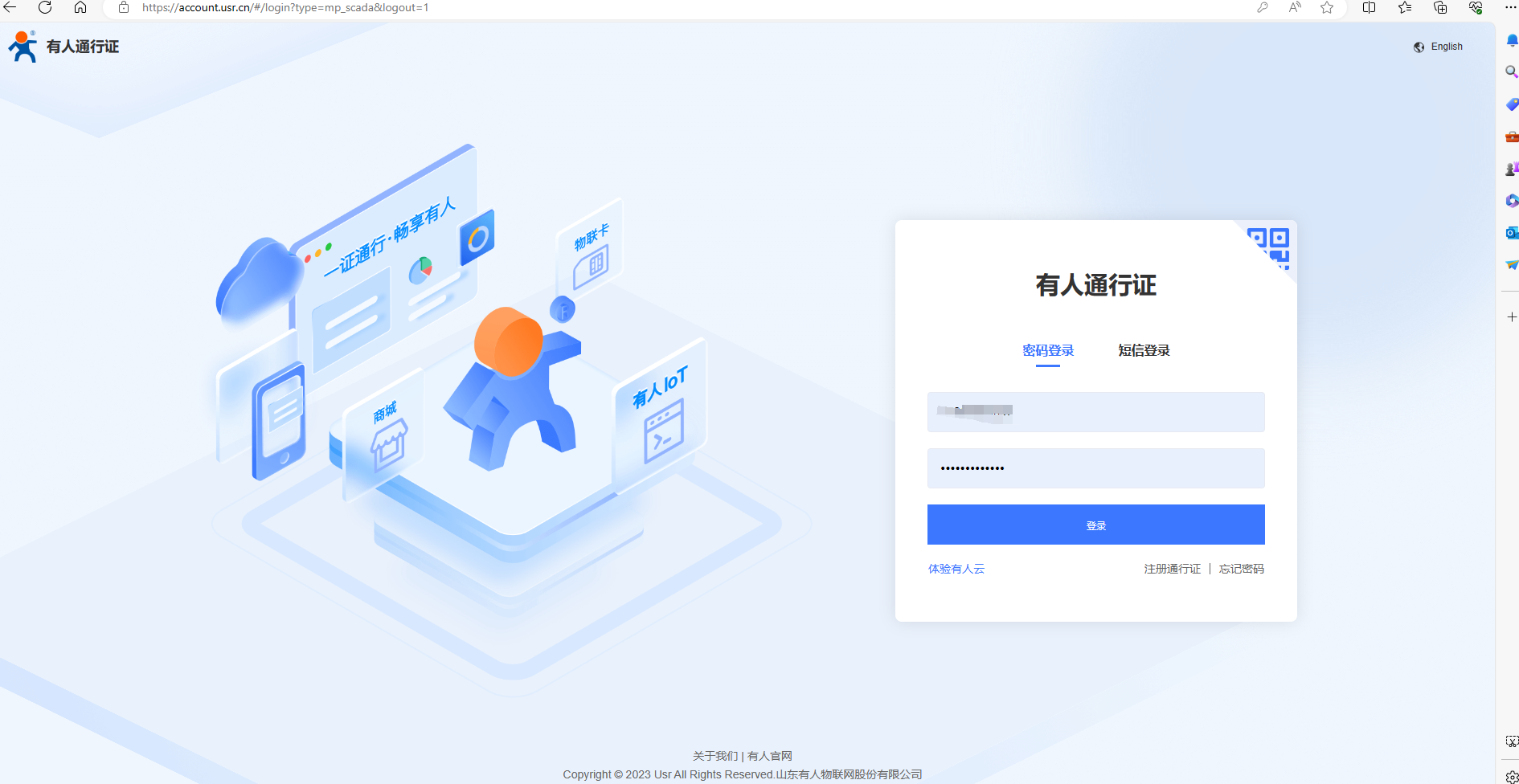

登陸有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1，注冊賬號并登陸。

2.添加網關：網關管理--網關列表--添加

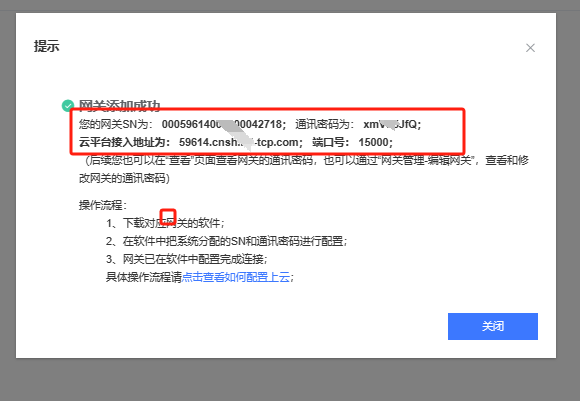

設備名稱可自定義，所屬組織選擇根組織，T1目前不支持SN碼添加，點擊右側“沒有SN，點這里”，設備ID和通訊密碼可以自動生成，設備ID20位，通訊密碼必須是8位（支持修改密碼）。設置完成后點擊保存即可看到平臺給分配的接入地址和SN 密碼等信息。

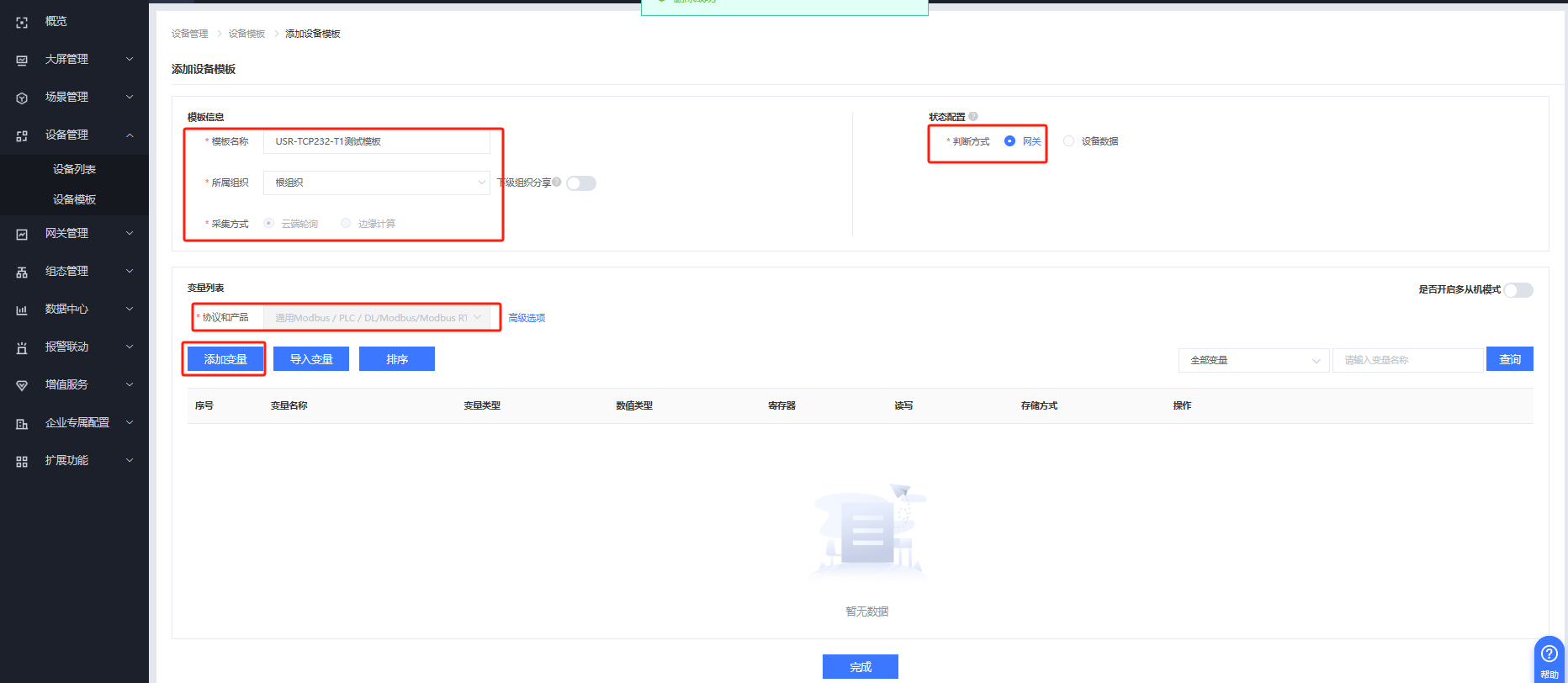

3.添加模板：設備管理--設備模板--添加

模板名稱可自定義，所屬組織選擇根組織，采集方式選擇云端輪詢，判斷方式選擇網關

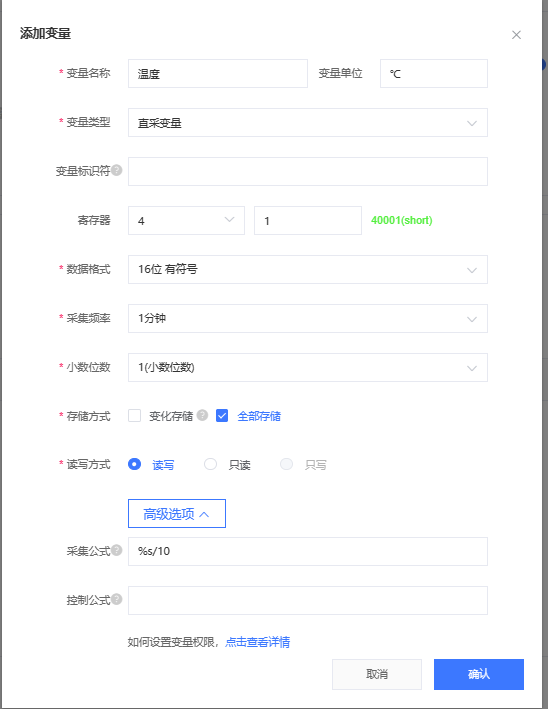

協議選擇通用Modbus/PLC/DL / Modbus / Modbus RTU，點擊添加變量

變量名稱：“溫度”，單位：自定義。

變量類型：“直采變量”

變量標識符不用填。

寄存器：第一個空選擇“4”，第二個空填“1”。

數據格式：16位 有符號

采集頻率：1分鐘（自定義）

小數點位數：1（小數位數）

存儲方式：全部存儲（自定義）

讀寫方式：讀寫（自定義）

高級選項 > 采集公式：%s/10

點擊確認即可

注意：如果實際使用情況，不需要公式的話，可以不添加公式

寄存器地址計算方法：

寄存器的填寫(需要知道終端設備的功能碼寄存器的起始地址，不清楚的需要聯系終端設備的廠家)

功能碼03H或06H，起始地址0000H，則填：40001;

功能碼04H，起始地址000AH，則填：30011;

功能碼01H或05H，起始地址0002H，則填：00003;

功能碼02H，起始地址0003H，則填：10004。

格式為 功能碼+寄存器地址(需要16進制轉為10進制)+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：功能碼03H或06H，起始地址0000H，則填：40001;

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1;所以組態地址就是40001；

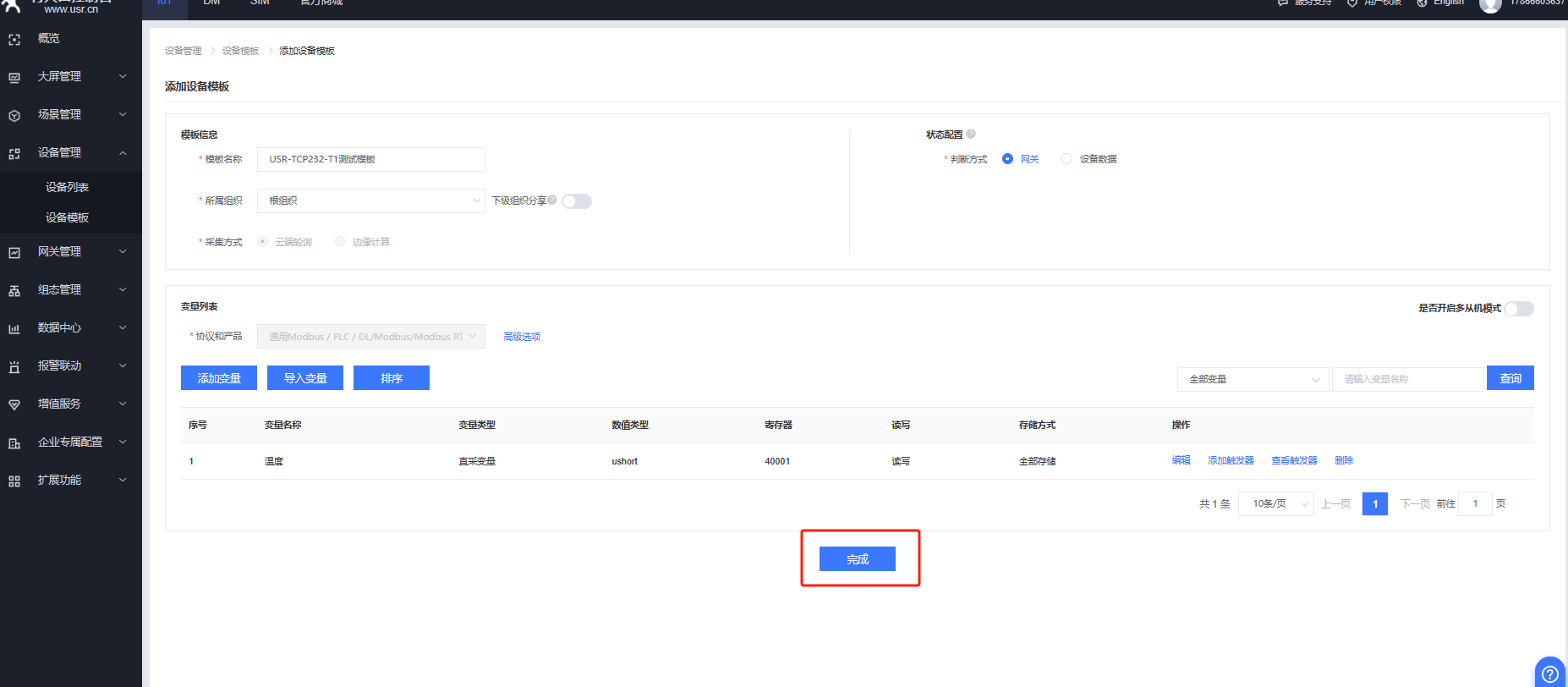

點擊完成，模板即可添加成功。

4.添加設備并綁定模板和網關

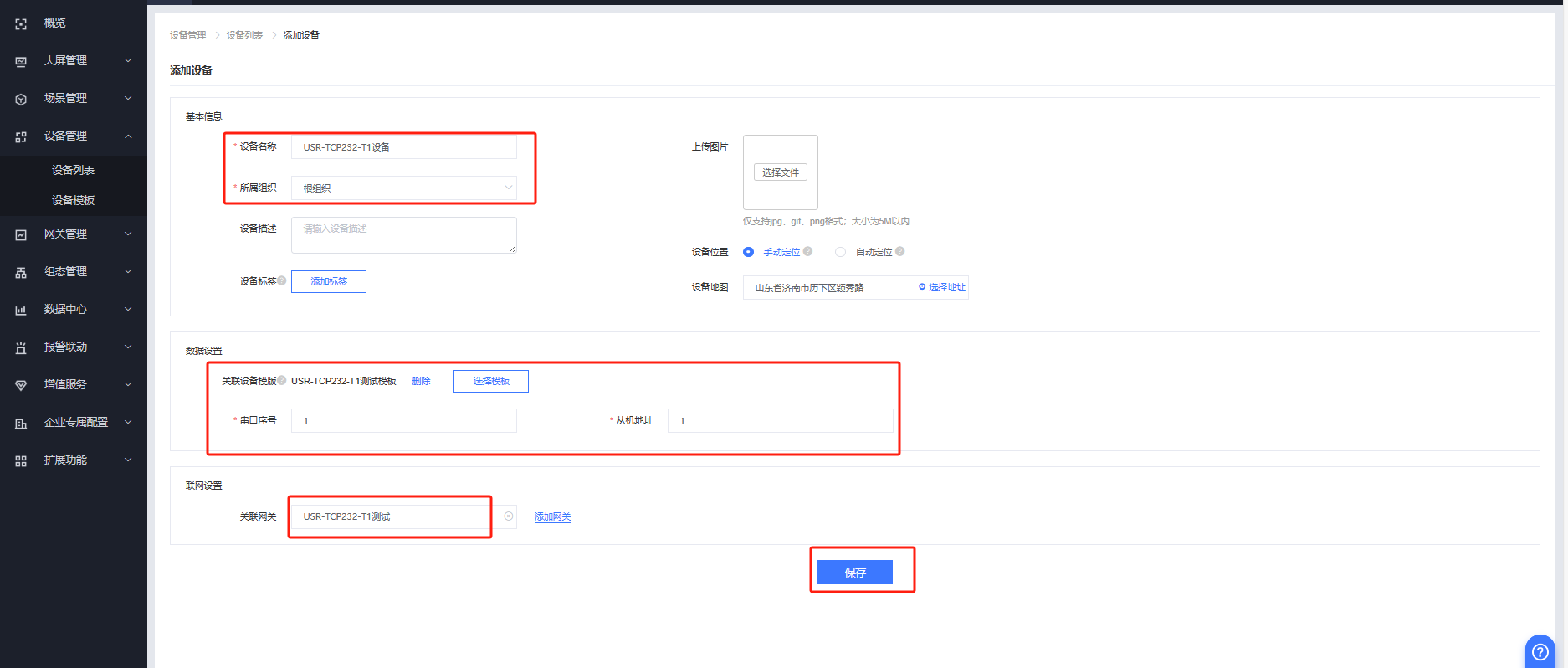

設備管理--設備列表--添加設備

模板名稱可自定義，所屬組織選擇根組織。

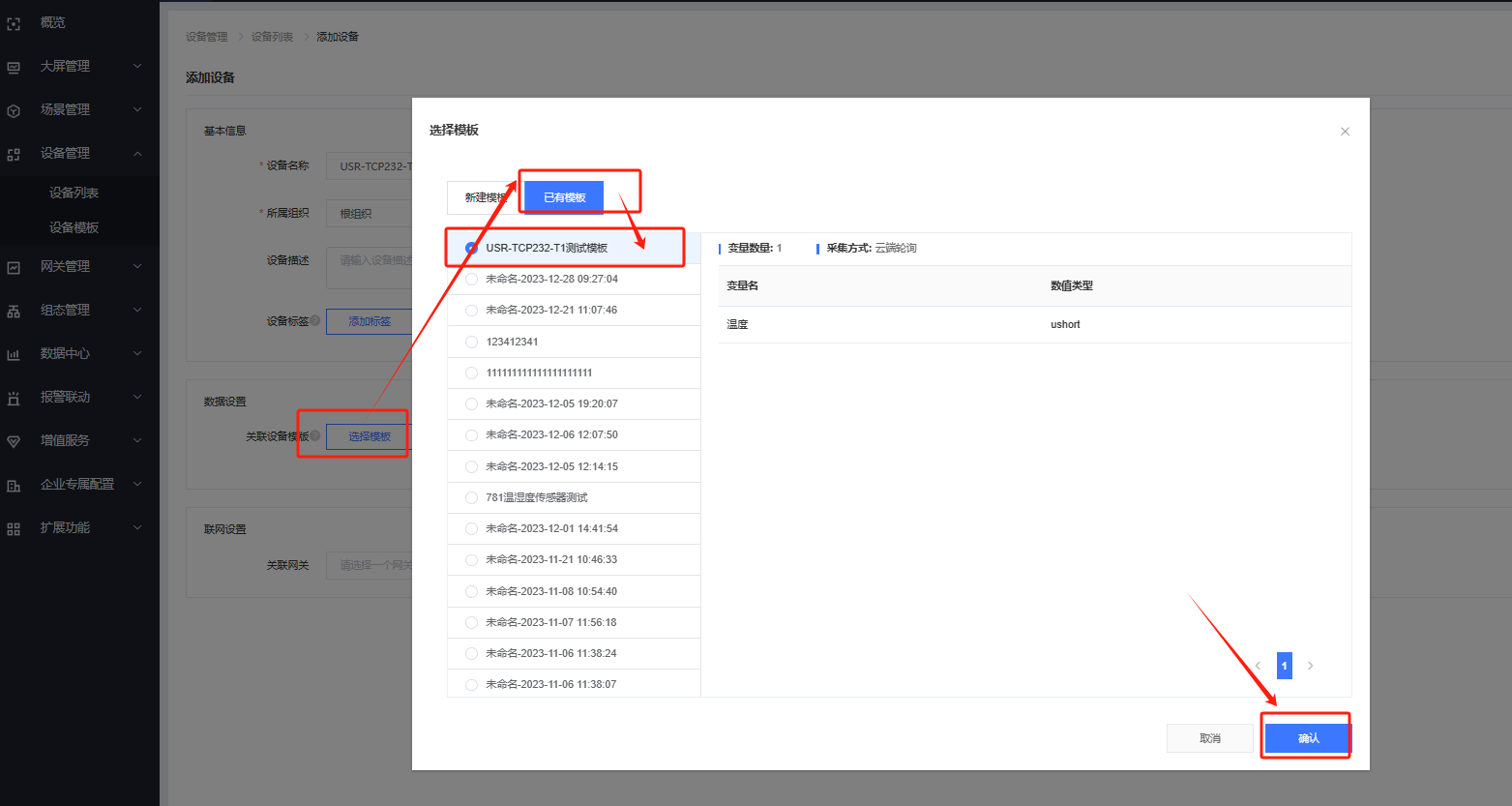

選擇模板--已有模板，選擇剛才創建的模板

串口序號選擇1，從機地址1（從機地址根據所接的從機實際情況來填寫）

關聯之前添加的T1網關點擊保存即可。

三、T1操作

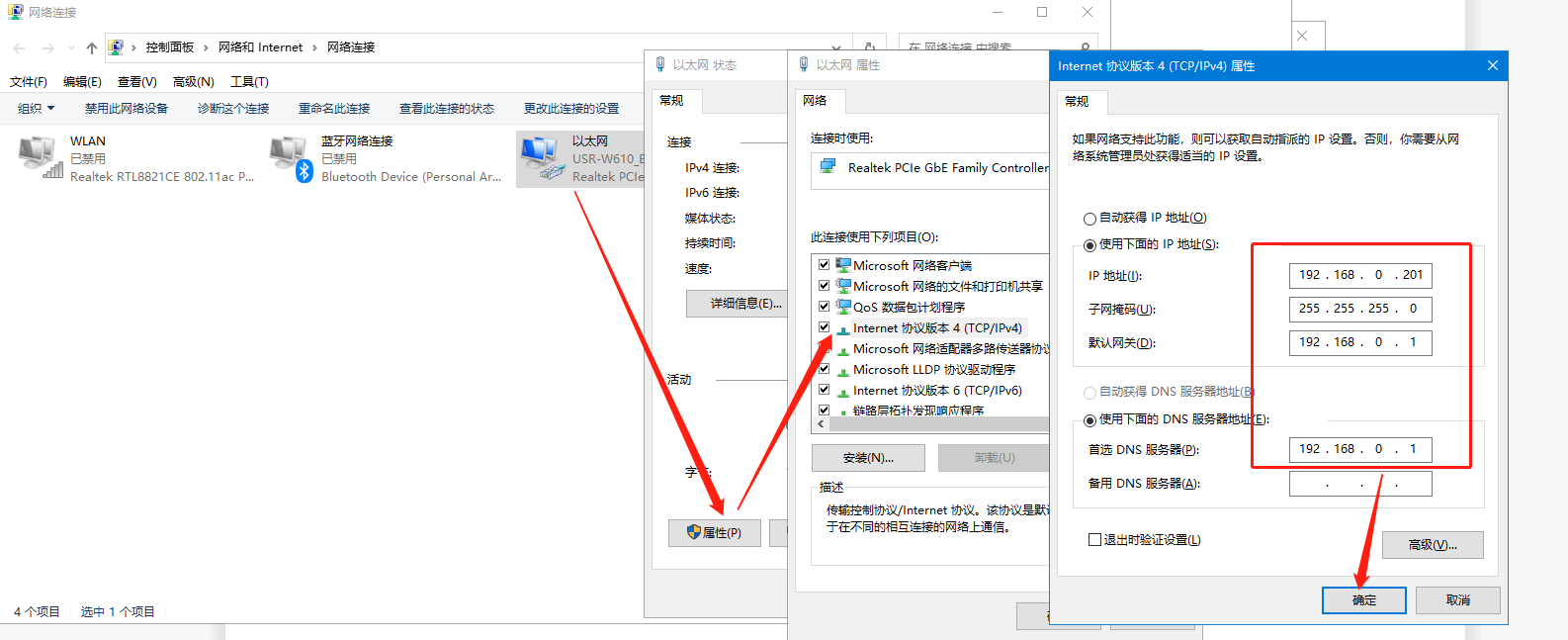

1.T1和電腦網口通過網線直連，電腦設置成靜態IP和T1同網段，T1默認靜態IP：192.168.0.7

2.

1）打開T1的設置軟件，點擊搜索到的設備，IP地址類型設置成DHCP，保存參數

搜索不到設備可參考五章節附件1

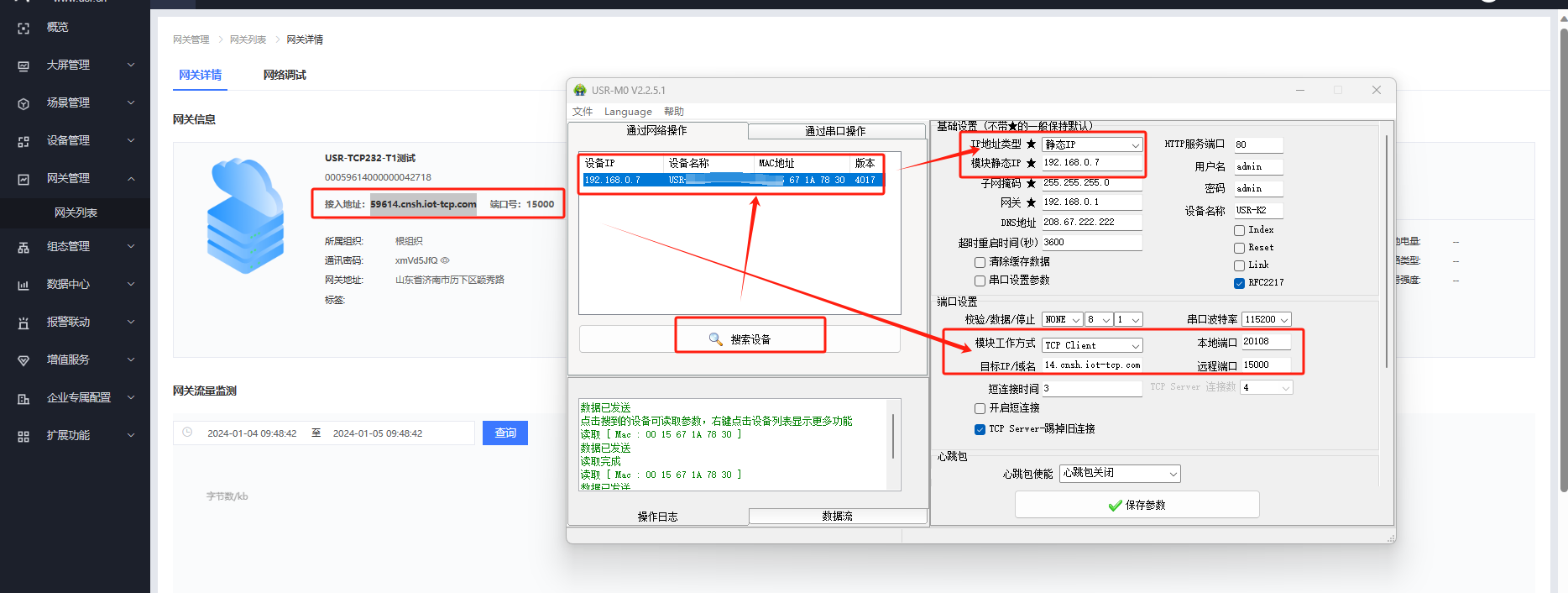

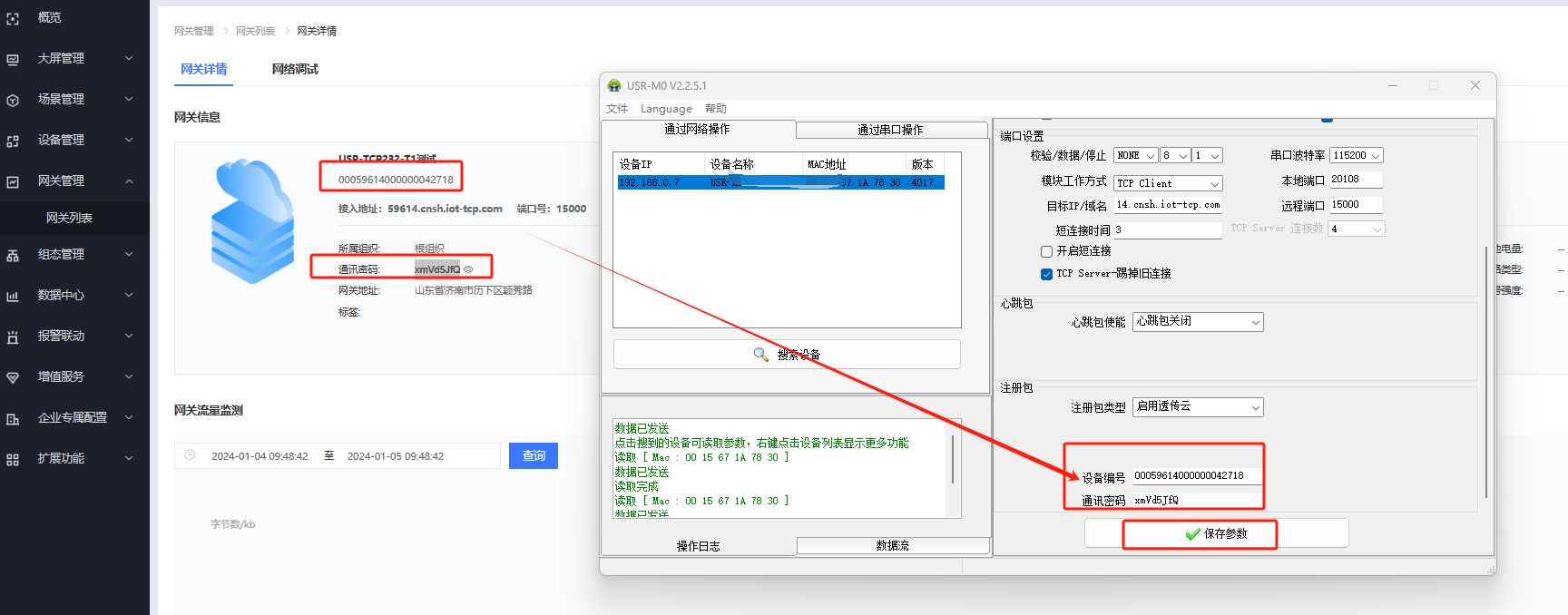

2）工作方式選擇TCP Client，目標ip： 59614.cnsh.iot-tcp.com，遠程端口號：15000，注冊包選用啟用透傳云，設備編號和通訊密碼可以在有人云平臺設備列表中的查看中可以查看到。設置完成后點擊保存參數。

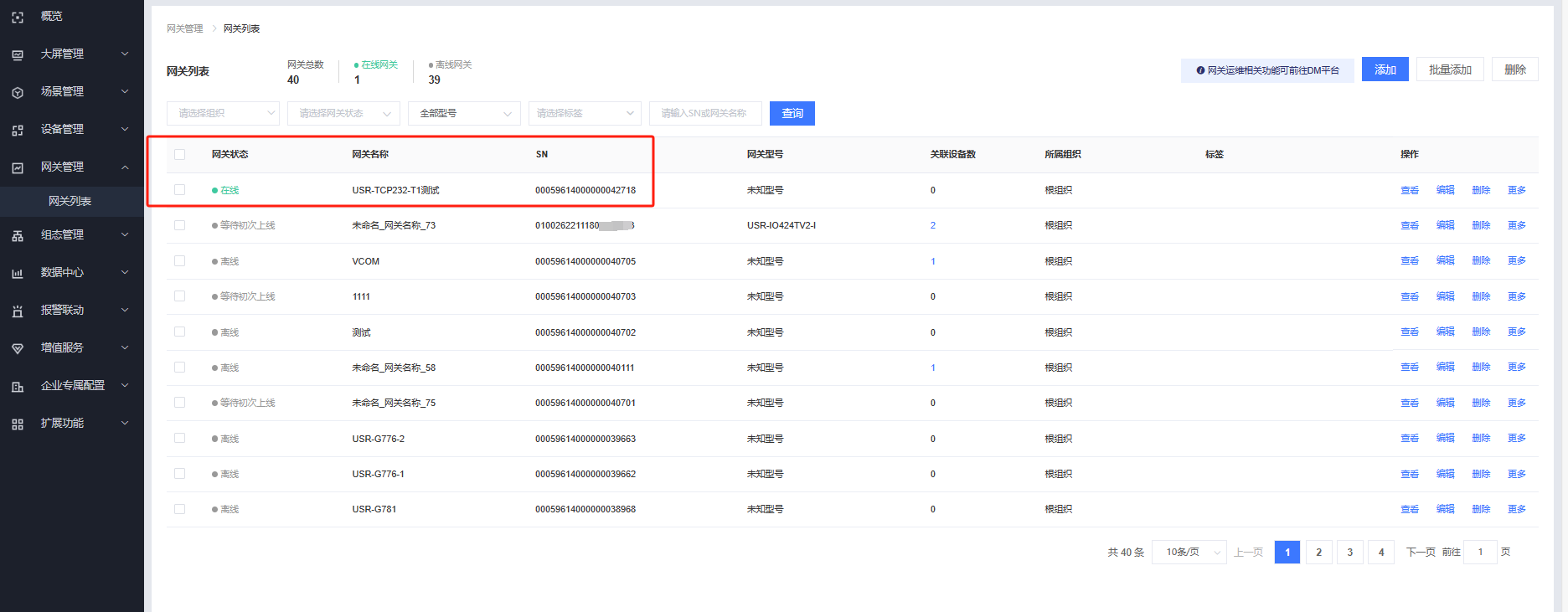

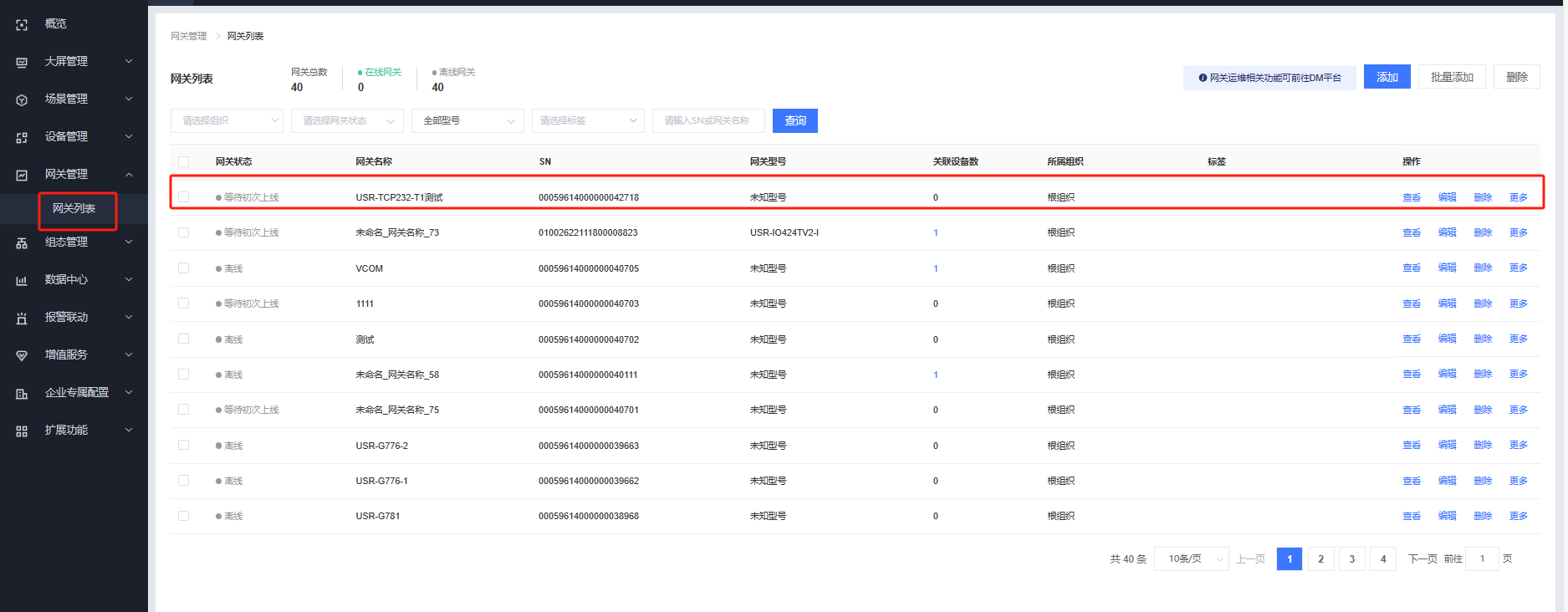

3.T1正常聯網，參數設置正確，此時可以看到有人云設備已經上線

平臺離線可參考五章節附件2

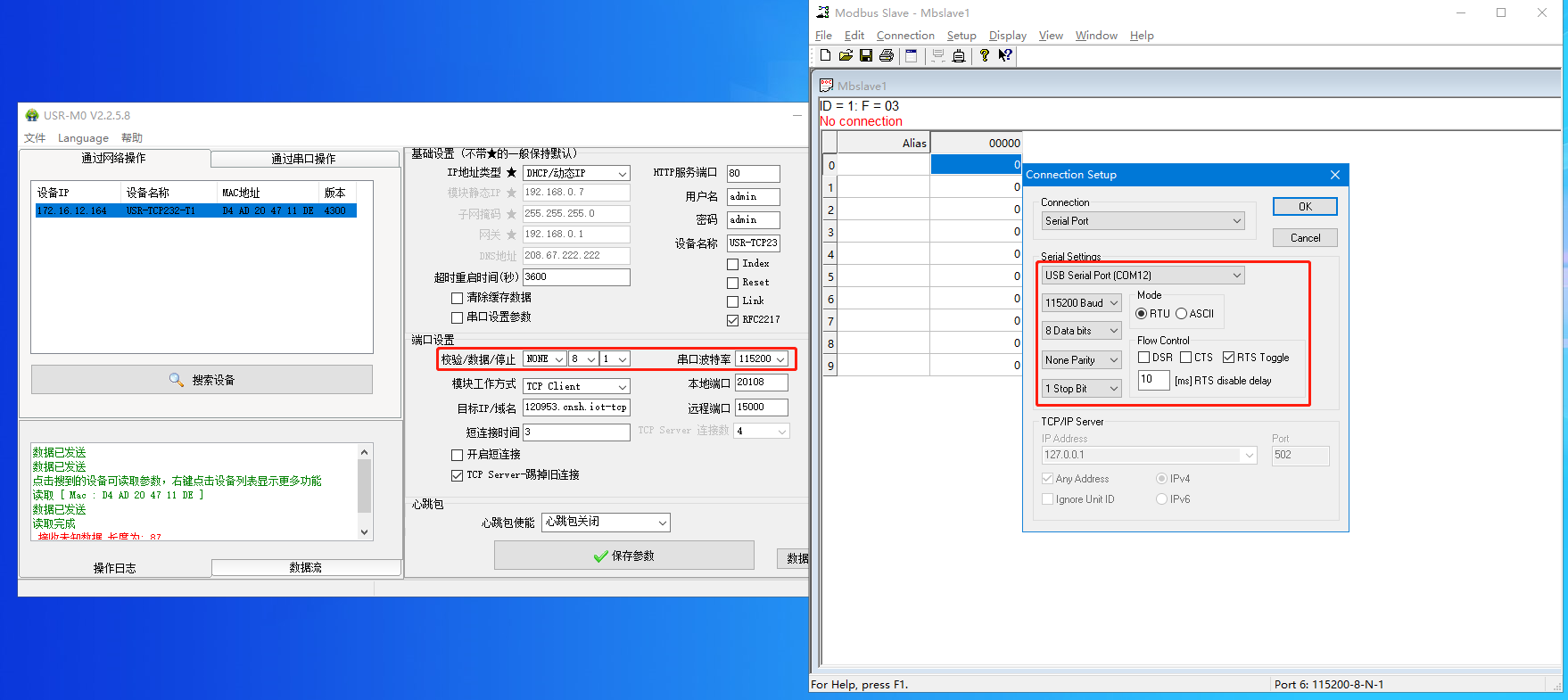

四、Modbus slave軟件模擬串口設備，串口參數設置一致

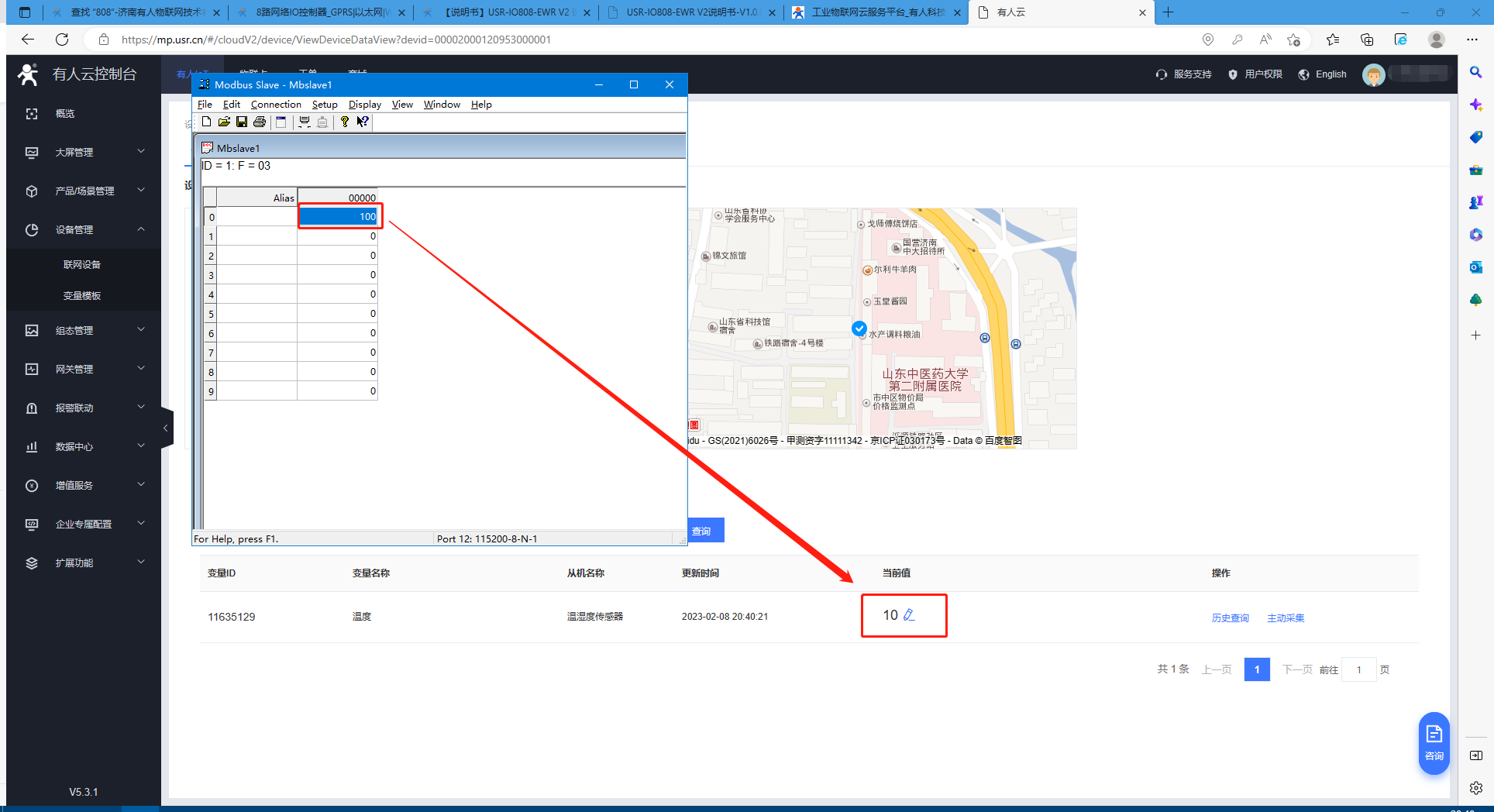

云端下發采集指令，modbus slave模擬串口設備上傳數據

云端變量點位無數據變化更新可參考五章節附件3

五、常見問題及解決方法

附件1

T1設備直連電腦使用M0軟件找不到怎么辦？

答：

1、網線連接后檢查網口指示燈狀態是否正常，不正常可以更換網口線或者是電源測試

2、檢查設備供電是否穩定，可以使用萬用表量一下供電電壓

3、檢查電腦防火墻、殺毒軟件是否關閉、多余網卡是否禁用，需要都關閉；

4、檢查電腦設置的IP是否和T1設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,ping T1的IP（此處是192.168.0.7），若ping不通，檢查網線和電腦網段的配置。

附件2

T1設備在設置軟件進行參數設置后平臺不上線怎么辦？
答：

1、設備是否設置的是動態獲取IP（靜態獲取的話能否上公網）

2、云端生成服務器域名每個賬號不一樣，確認設備填寫參數域名、端口號、注冊包位置中的設備編號、通訊密碼和云平臺生成一致，填寫過程中不要有空格。

附件3

T1設備在有人云平臺變量點位無數據變化、更新怎么辦？

答：

1、確認T1設備和串口終端設備串口參數設置參數一致

2、確認連接的串口終端設備是不是標準modbus RTU協議的

3、有人云平臺選擇云端采集MOBUS RTU，填寫正確的從機地址（設備號）、功能碼和寄存器地址與設備真實寄存器地址是否一致

撰寫人：尹工
