USR-TCP232-410S類 RFC2217 自動波特率功能使用案例

一、需要下載的軟件和說明書

USR-TCP232-410S說明書：http://m.bbxnc.com/Download/306.html

USR-TCP232-410S軟件設計手冊：http://m.bbxnc.com/Download/307.html

USR-TCP232-410S設置軟件：http://m.bbxnc.com/Download/230.html

TCP232-TEST串口及網絡調試助手軟件：http://m.bbxnc.com/Download/27.html

二、連接方式

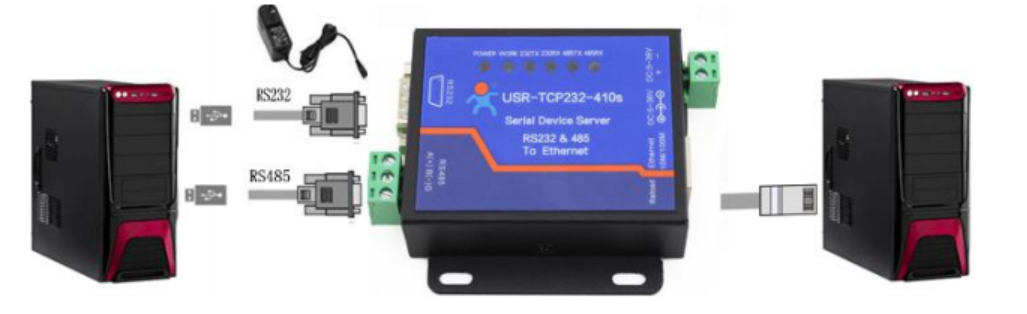

410S接入配套的5V電源適配器，然后將串口線轉USB連接到電腦上，然后通過網線鏈接到電腦。

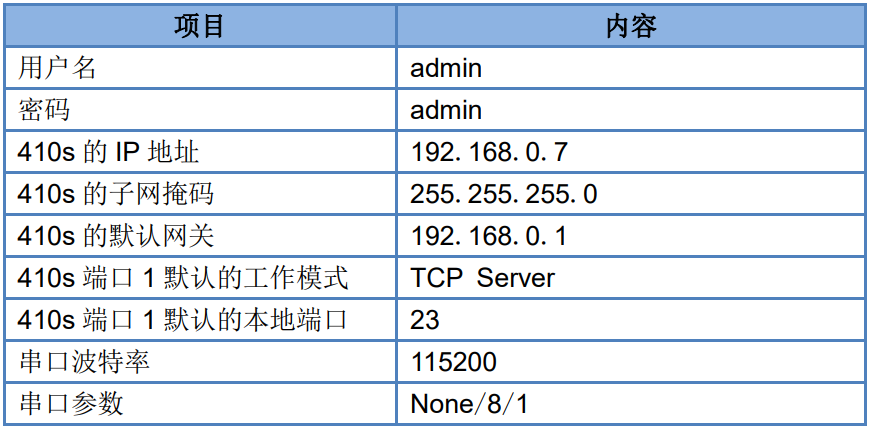

三、默認參數

四、測試

1. 將 410S(USR-TCP232-410S，簡稱 410S 下同)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將 410S 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 410S 供電。觀察指示燈狀態確定410S是否正常工作：POWER燈常亮，WORK燈閃爍。

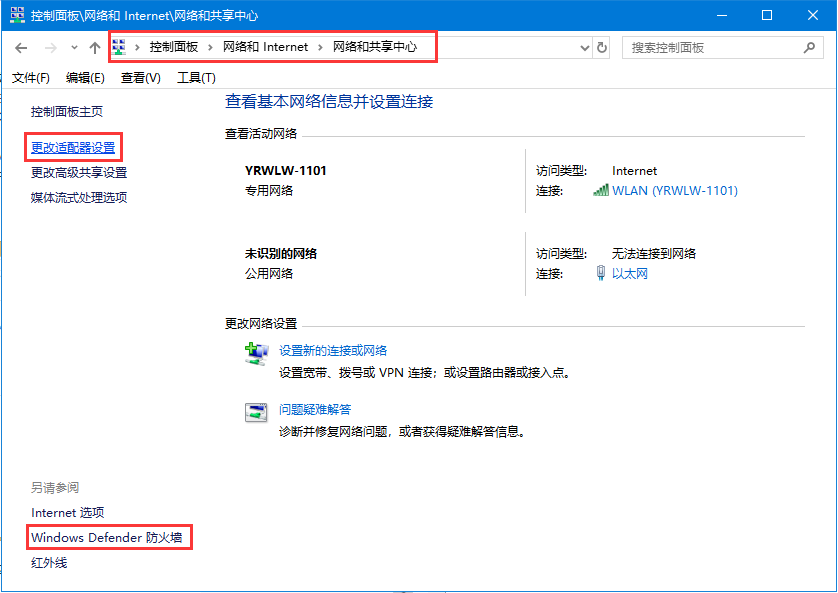

2. 按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

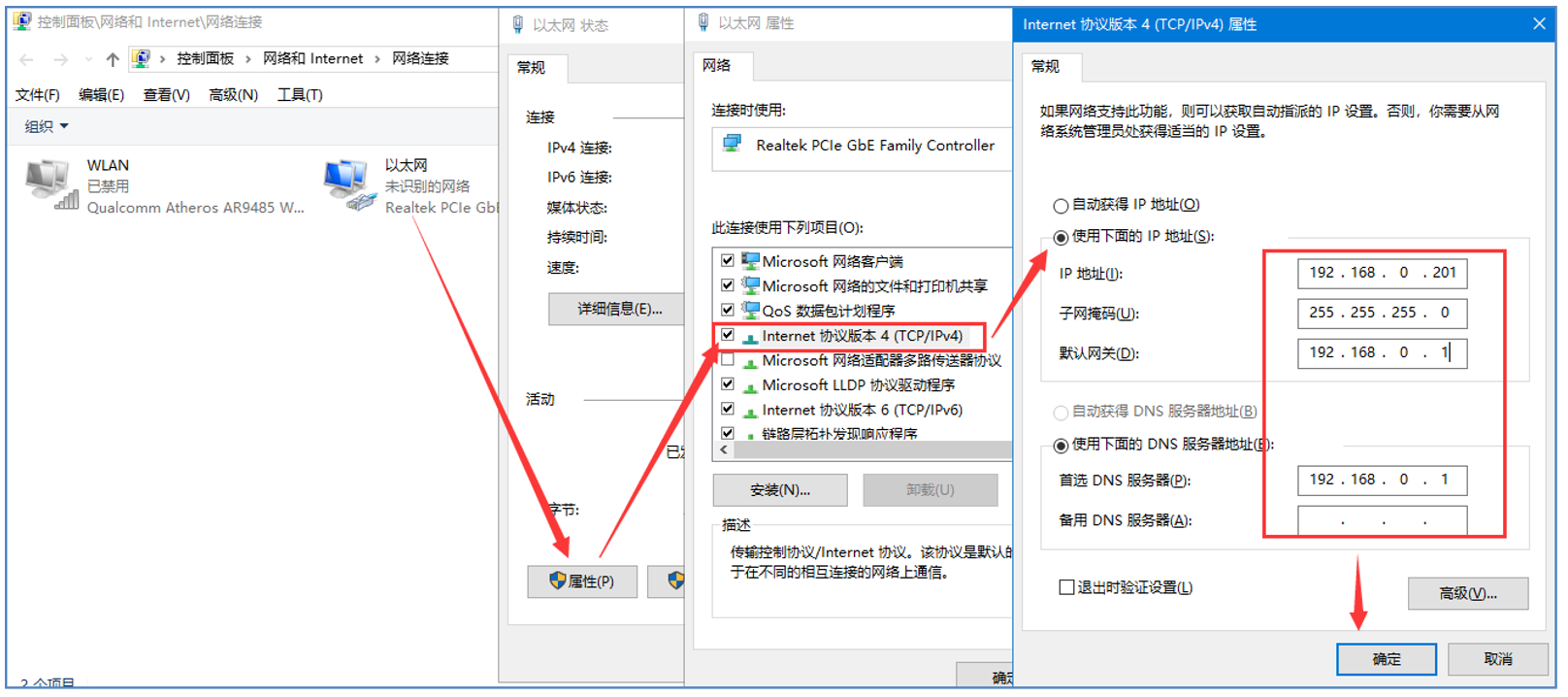

3.給電腦設置靜態IP，要與410S的IP在同一個網段：192.168.0.201(410S默認參數見表)。

4.打開設置軟件

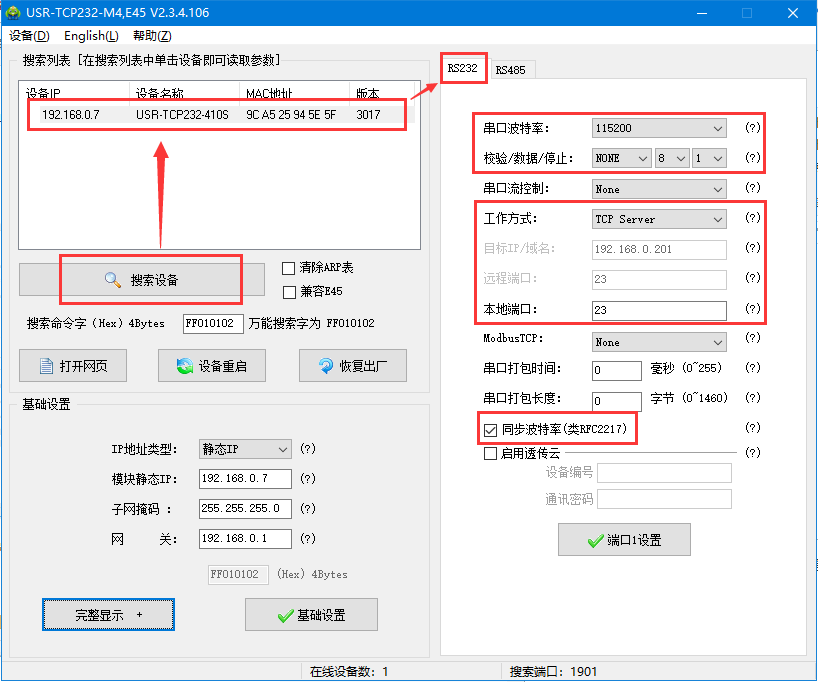

點擊“搜索設備”當搜索列表中出現410S的設備后，單擊搜索到的設備，查看其配置信息。

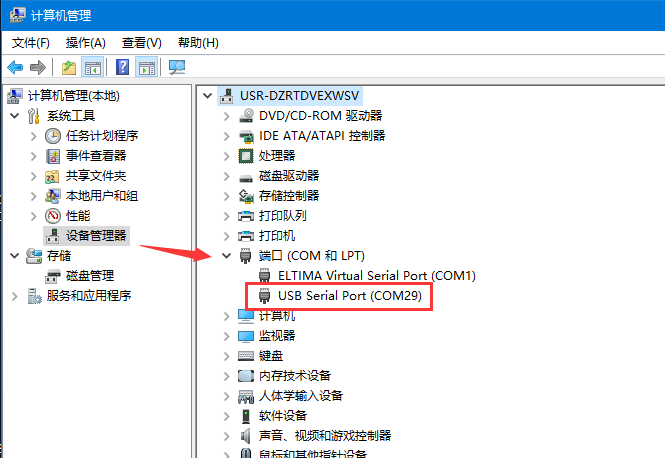

5. 在設備管理器中查看端口信息，確定410S串口使用的串口號，如下圖所示電腦端口號為COM29.

 6.打開USR_TCP232_TEST軟件

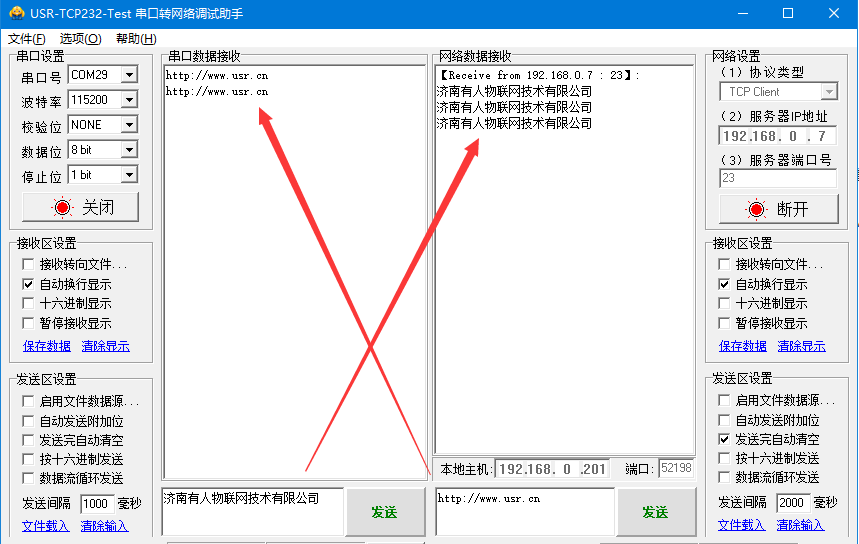

將軟件串口設置中的串口號配置為COM29。由于設備默認協議類型為TCP server,所以電腦端連接設備需要設置為T(mén)CP client連接設備的server。服務器IP設置為設備IP：192.168.0.7,服務器端口配置為23。

7.RFC2217自適應波特率功能測試

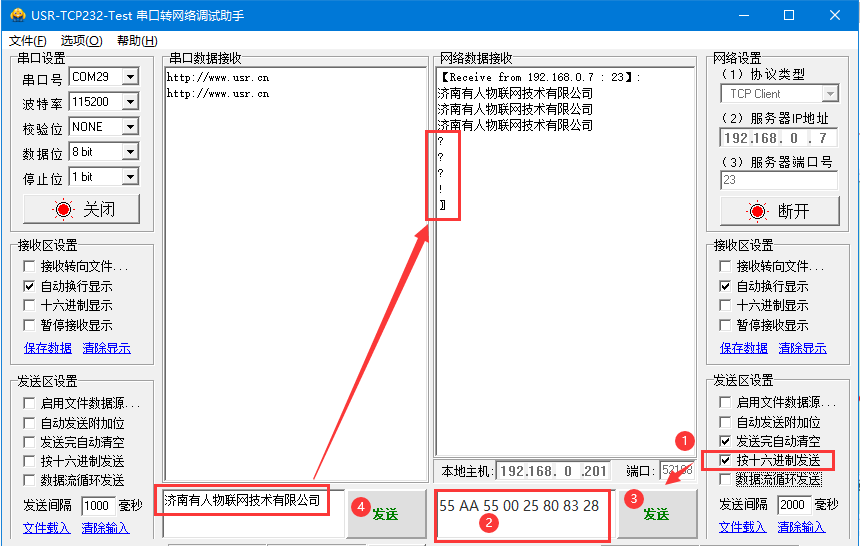

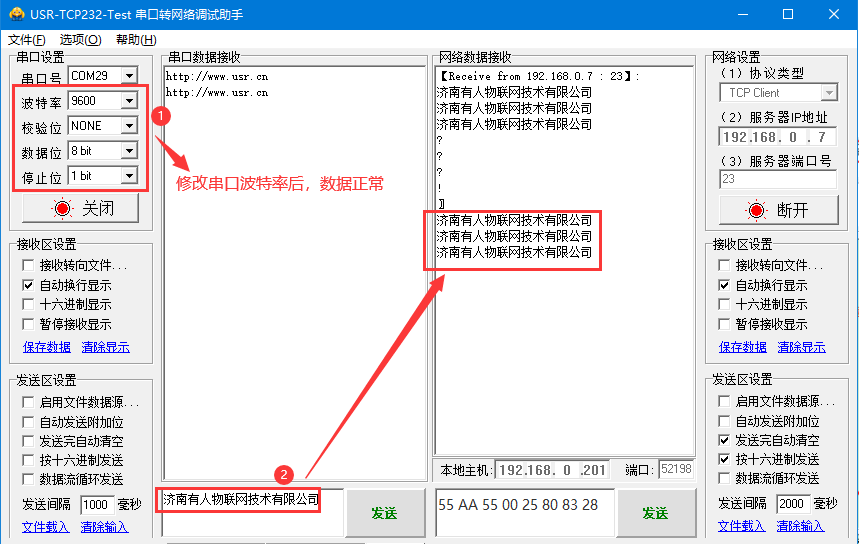

410s現串口參數為115200、NONE、8、1, 將模塊串口參數修改為9600、NONE、8、1通信， 需要在網絡端按十六進制下發55 AA 55 00 25 80 83 28， 發送完成后，軟件打開串口需要修改為9600、none、8、1， 不然數據會顯示為亂碼。  注意：本命令所作的修改立即生效，不需要重啟，當次有效，不會保存，斷電丟失。

RFC2217參數舉例：

其他案例：

410S(485串口)基本測試案例：http://m.bbxnc.com/Faq/503.html

410S的modbus網關功能測試：http://m.bbxnc.com/Faq/329.html

410S連接有人云組態測試案例：http://m.bbxnc.com/Faq/707.html
