參數
|
描述
|
|
產品名稱
|

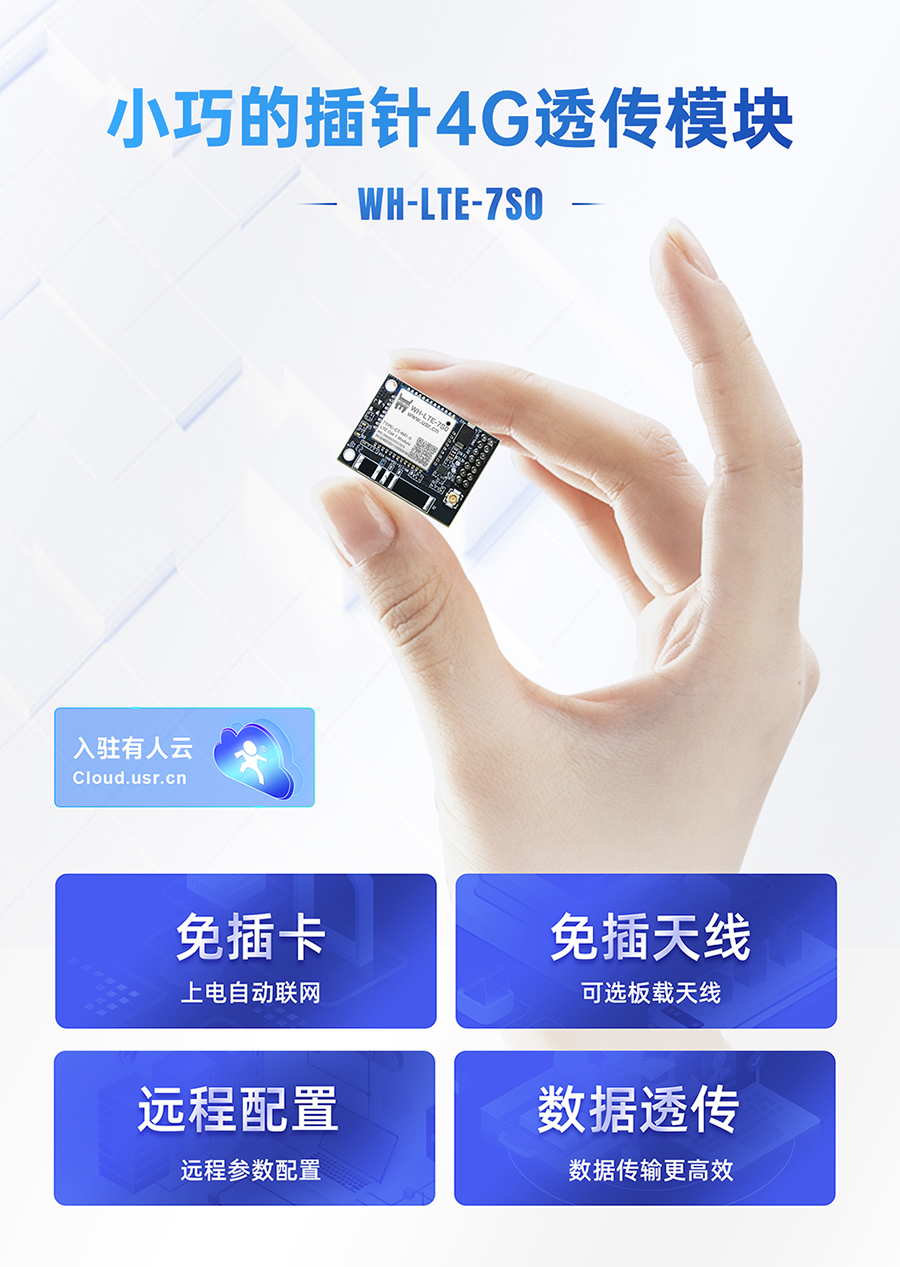

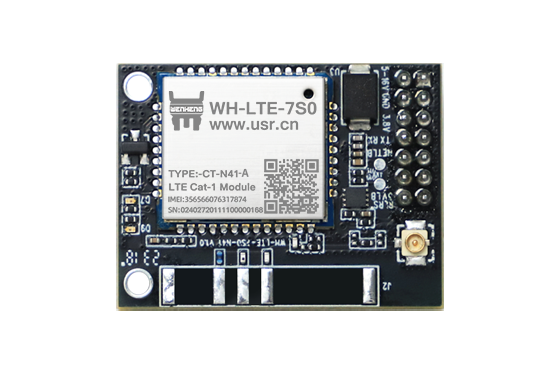

WH-LTE-7S0
|
支持移動 LTE Cat-1
支持聯通 LTE Cat-1
支持電信 LTE Cat-1
|
|
硬件接口
|
封裝形式
|

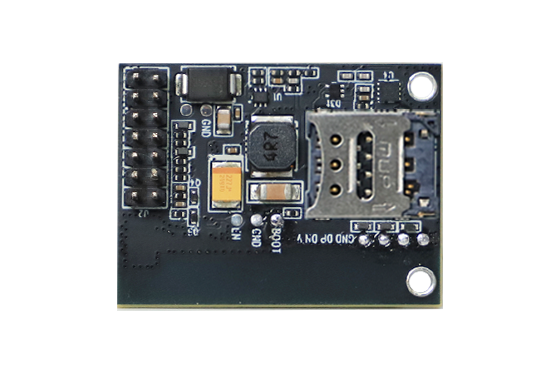

DIP14
|
|
電源
|
供電范圍DC:5~16V/3.8V 二選一
|
|
狀態指示腳
|
NET、LINKA、LINKB
|
|
SIM/USIM 卡
|
默認內置貼片卡或使用自帶SIM卡卡槽
注：以購買的實際型號為準
|
|
USB 協議
|
USB 2.0 High speed
|
|
UART接口
|
通信串口：用于AT指令和數據傳輸。支持波特率1200~921600.
|
|
WIFI/GPS接口
|
N/A
|
|
RF
|

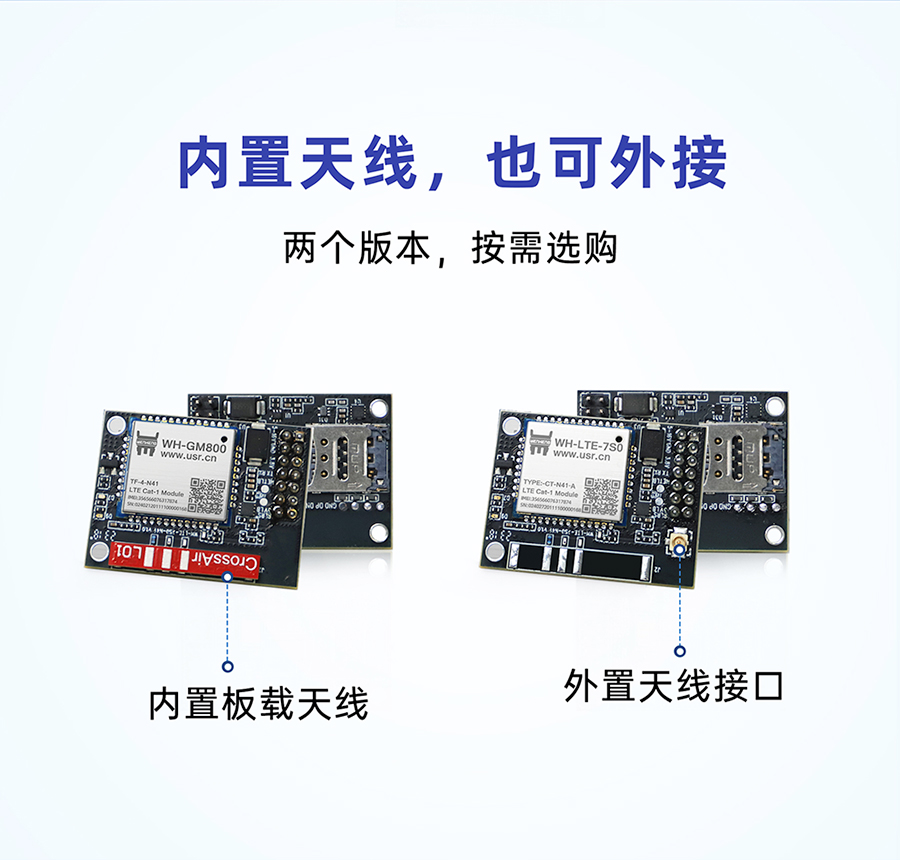

IPEX一代或內置貼片天線
注：以購買的實際型號為準
|
|
外形尺寸
|
尺寸(毫米)
|
33mm×25mm×9(包含插針)mm
|
|
溫度范圍
|
正常工作溫度
|
-30℃~ +75℃
|
|
擴展工作溫度
|
-35℃~ +85℃
|
|
存儲溫度
|
-40℃~ +90℃
|
|
濕度范圍
|
工作濕度
|
5%~95%
|
|
技術規范
|
TD-LTE
|
3GPP Release 13 CAT1下行7.5 Mbps，上行1 Mbps
|
|
FDD-LTE
|
3GPP Release 13 CAT1下行10 Mbps，上行5 Mbps
|
|
頻段
|
TD-LTE
|
Band 34/38/39/40/41
|
|
FDD-LTE
|
Band 1/3/5/8
|
|
功率等級
|
TD-LTE
Band34/38/39/40/41
|
+23 dBm(Power class 3)
|
|
FDD-LTE
Band 1/3/5/8
|
+23 dBm(Power class 3)
|
|
最大接收靈敏度
|
Band 1&10M
|
-99 dBm
|
|
Band 3&10M
|
-99 dBm
|
|
Band 5&10M
|
-100 dBm
|
|
Band 8&10M
|
-99 dBm
|
|
Band34&10M
|
-99 dBm
|
|
Band 38&10M
|
-98 dBm
|
|
Band 39&10M
|
-100 dBm
|
|
Band 40&10M
|
-100 dBm
|
|
Band 41&10M
|
-100 dBm
|
|
模塊持續數據發送
平均功耗@3.8V（強開最大射頻功率）
|
Band 1
|
621 mA
|
|
Band 3
|
627 mA
|
|
Band 5
|
545 mA
|
|
Band 8
|
538 mA
|
|
Band34
|
302mA
|
|
Band 38
|
320 mA
|
|
Band 39
|
330 mA
|
|
Band 40
|
320 mA
|
|
Band 41
|
330 mA
|
|
軟件功能
|
工作模式
|

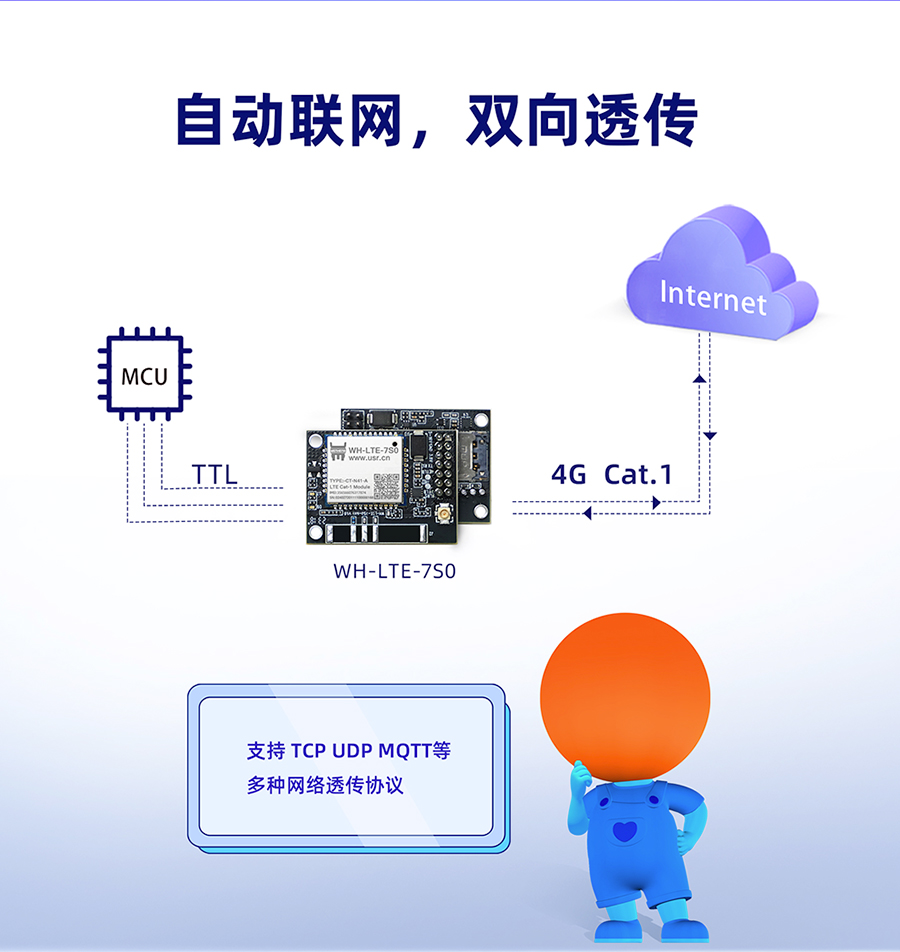

透傳模式、HTTPD模式、MQTT模式
|
|
設置指令
|
AT+命令結構
|
|
網絡協議
|
TCP/UDP/HTTP/DNS/FTP/MQTT
|
|
Socket數量
|
2
|
|
用戶配置
|
串口AT指令、網絡AT指令
|
|
特色功能
|
域名解析DNS
|
支持
|
|
簡單透傳方式
|
支持TCP Client /UDP Client
|
|

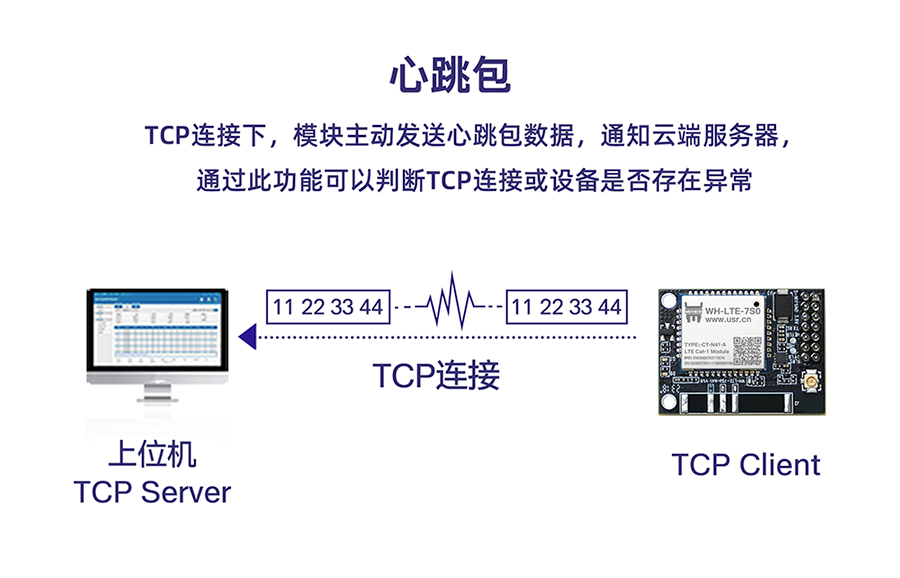

心跳數據包
|
支持自定義心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS心跳包
|
|

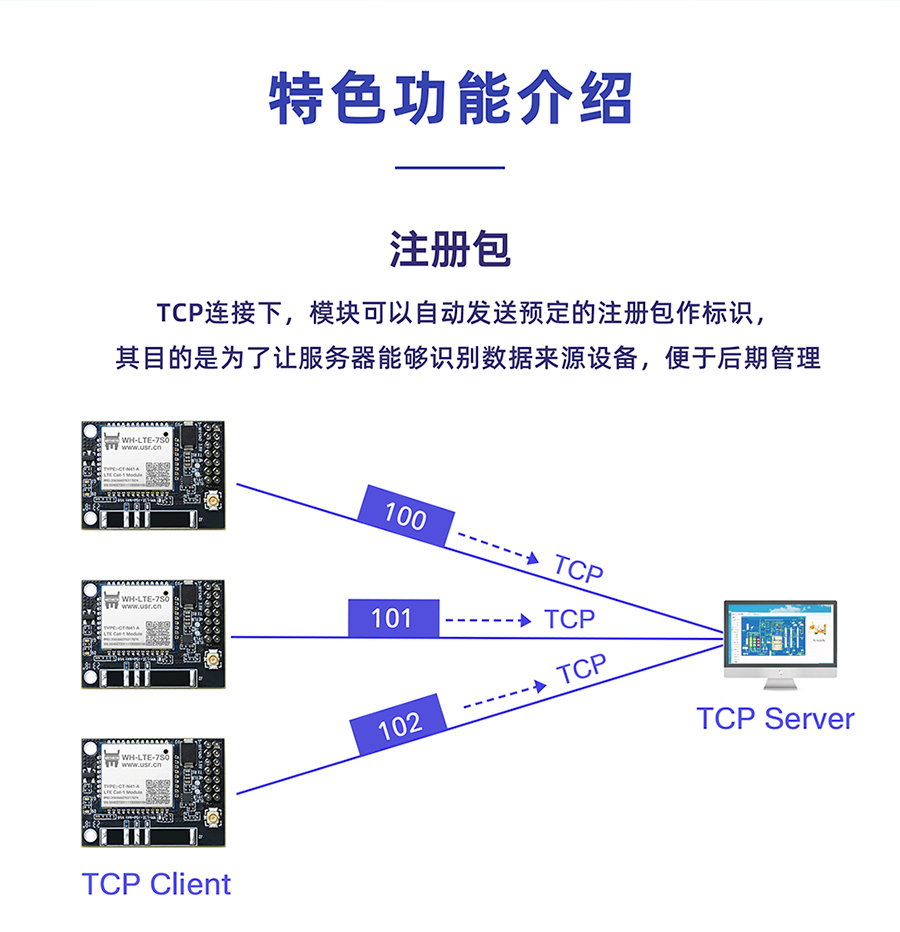

注冊包機制
|
支持自定義注冊包/SN注冊包/ICCID注冊包/IMEI注冊包/CLOUD注冊包
|
|
FOTA升級
|
支持
|
|
套接字分發協議
|
支持
|
|
FTP他升級協議
|
支持
|
|
基站定位
|
支持
|
|
安全機制
|
N/A
|
|
NTP校時功能
|
支持
|
|
有人云
|
支持
|
